A0505XT-1WR3

Mornsun
DC/DC Converter A05_XT-1WR3 Series FEATURES 1W isolated DC-DC converter Fixed input voltage, unregulated dual output  Continuous short-circuit protection  No-load input current as low as 5mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage 1.5k VDC CB Report UL 62368-1 EN 62368-1 BS EN 62368-1 RoHS Pate...
развернуть ▼ свернуть ▲
Внешний вид серии A_XT-1WR3
Внешний вид серии A_XT-1WR3



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 15.24×11.4×7.25 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= TSM 0505D (TRACO)

SMD1810 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD18; P вых: 1 Вт; #: 2; U вх: 4.5... короткого замыкания, перенапряжения, перегрева — — — — — — — —
A- DETN01L-05 (MW)

— 30 шт — — — — — — —
A- MDD01L-05 (MW)

SIP7 11 шт — — — — — — —
A- E0505S-1WR3 (MORNSUN)

SIP76 в линейках 200 шт — — — — — — —
A- A0505S-1WR3 (MORNSUN)

SIP76 1 шт — — — — — — —
A- TMA 0505D (TRACO)

SIP6 в линейках 10 шт — — — — — — — —
A- TMV 0505D (TRACO)

SIP7 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 2; U вх: 4.5.... — — — — — — — —
A- RBM-0505D (RECOM)

— 1 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP6 MICRO; P вых: 1 Вт; #: 2; U вх... — — — — — — — —
A- P6CU-0505ZLF (PEAK)

SIP7 в линейках 20 шт

 — — — — — — — Суффикс LF означает отсутствие свинца
A- P6DU-0505ZLF (PEAK)

DIP148 1 шт

 — — — — — — — Суффикс LF означает отсутствие свинца
A- DET01L-05 (MW)

SMD1210 в линейках 32 шт Преобразователь напряжения DC-DC на плату. 1Вт, нестабилизированный, Uвх=4.5-5В, выход... короткого замыкания, перегрузки — — — — — — — —
A- DPU01L-05 (MW)

— 4 шт — — — — — — —
A- DETN01L-05N (MW)

—

 — — — — — — — —
A- IA0505S-1WR3 (MORNSUN)

—

 — — — — — — — —
A- WRE0505S-1WR2 (MORNSUN)

SIP87 — — — — — — —
A- E0505LT-1WR3 (MORNSUN)

SMD10 в линейках 50 шт — — — — — — —
A- E0505S-1WR2 (MORNSUN)

SIP76 — — — — — — —

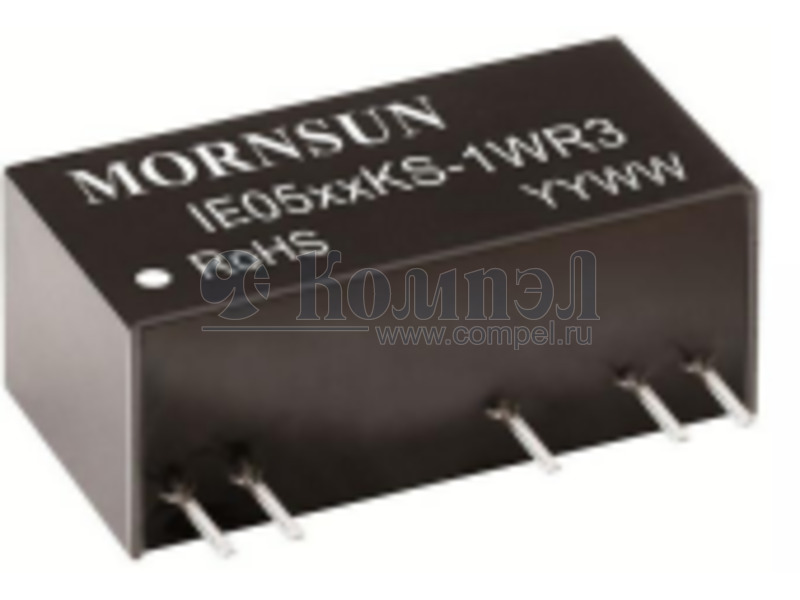

A- IE0505KS-1WR3 (MORNSUN)

— — — — — — — —
A- E0505T-1WR4 (MORNSUN)

— 1 шт ультракомпактный, изолированный — — — — — — —
A- E0505XT-1WR3 (MORNSUN)

SMD10 в линейках 40 шт — — — — — — —
A- G0505S-1WR2 (MORNSUN)

SIP76 1 шт — — — — — — —
A- WRA0505S-1WR2 (MORNSUN)

SIP87 в линейках 792 шт — — — — — — —
A- UWE1205S-1WR3 (MORNSUN)

— 1 шт — — — — — — —
A- A0505D-1WR3 (MORNSUN)

—

 — — — — — — — —

Файлы 3

показать свернуть
DC/DC Converter A05_XT-1WR3 Series FEATURES 1W isolated DC-DC converter Fixed input voltage, unregulated dual output  Continuous short-circuit protection  No-load input current as low as 5mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage 1.5k VDC CB Report UL 62368-1 EN 62368-1 BS EN 62368-1 RoHS Patent Protection  Industry standard pin-out IEC 62368-1 A05_XT-1WR3 series are specially designed for applications where two isolated voltage is required in a distributed power supply system. They are suitable for: pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits. Selection Guide Input Voltage(VDC) Certification Part No. Output A0509XT-1WR3 Nominal Voltage Current(mA) (VDC) Max./Min. Min./Typ. Max. ±5 ±100/±10 78/82 1200 5 (4.5-5.5) A0512XT-1WR3 A0515XT-1WR3 Capacitive Load(µF)* ( Range ) A0505XT-1WR3 UL/EN/BS EN/IEC Full Load Efficiency(%) A0524XT-1WR3 ±9 ±56/±6 79/83 470 ±12 ±42/±5 79/83 220 ±15 ±34/±4 79/83 220 ±24 ±21/±3 81/85 100 Note: * The specified maximum capacitive load for positive and negative output is identical. Input Specifications Item Operating Conditions Input Current (full load / no-load) 5VDC input Min. Max. 5VDC output -- 244/5 257/10 9VDC/12VDC output -- 241/12 254/20 15VDC/24VDC output -- 241/18 254/30 -- 15 -- -- 9 Reflected Ripple Current* Surge Voltage (1sec. max.) Typ. 5VDC input -0.7 Input Filter Unit mA VDC Capacitance filter Hot Plug Unavailable Note: * Refer to DC-DC Converter Application Notes for detailed description of reflected ripple current test method. Output Specifications Item Operating Conditions Min. Voltage Accuracy Linear Regulation Load Regulation Max. Unit See output regulation curve(Fig. 1) Input voltage change: ±1% 10%-100% load Ripple & Noise* 20MHz bandwidth Temperature Coefficient Full load Short-circuit Protection Typ. -- -- 1.2 5VDC output -- 10 15 9VDC output -- 8 10 12VDC output -- 7 10 15VDC output -- 6 10 24VDC output -- 5 10 Other output -- 30 75 24VDC output -- 50 100 -- ±0.02 -- -- % mVp-p %/℃ Continuous, self-recovery Note: * The “parallel cable” method is used for Ripple and Noise test, please refer to DC-DC Converter Application Notes for specific information. 2021.12.23-A/7 Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на A0524XT-1WR3

A05_XT-1WR3 Keywords:

Дата модификации: 06.01.2022

Размер: 1.51 Мб

5 стр.

DC/DC Converter A_XT-1WR3 Series FEATURES 1W isolated DC-DC converter Fixed input voltage, unregulated dual output  Continuous short-circuit protection  No-load input current as low as 8mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage: 1.5k VDC  Industry standard pin-out Patent Protection RoHS A_XT-1WR3 series are specially designed for applications where two isolated voltage is required in a distributed power supply system. They are suitable for: pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits. Selection Guide Input Voltage (VDC) Certification Part No. Output Capacitive Load(µF) Max.* Nominal Voltage (Range) (VDC) Current (mA) Max./Min. ±5 ±100/±10 78/82 1200 ±9 ±56/±6 79/83 470 ±12 ±42/±5 79/83 220 ±15 ±34/±4 79/83 220 ±24 ±21/±3 81/85 100 ±15 ±34/±4 79/83 220 A2405XT-1WR3 ±5 ±100/±10 76/82 1200 A2409XT-1WR3 ±9 ±56/±6 77/83 470 ±12 ±42/±5 77/83 220 ±15 ±34/±4 77/83 220 ±24 ±21/±3 79/85 100 A1205XT-1WR3 A1209XT-1WR3 A1212XT-1WR3 A1215XT-1WR3 12 (10.8-13.2) A1224XT-1WR3 -- Full Load Efficiency (%) Min./Typ. A1515XT-1WR3 A2412XT-1WR3 A2415XT-1WR3 15 (13.5-16.5) 24 (21.6-26.4) A2424XT-1WR3 Note: * The specified maximum capacitive load for positive and negative output is identical. Input Specifications Item Operating Conditions 12V input Input Current (full load / no-load) Typ. Max. ±5VDC output -- 102/8 107/-- ±9VDC/±12VDC/±15VDC output -- 101/8 106/-- ±24VDC output -- 99/8 103/-- 15V input -- 81/8 85/-- ±5VDC/±9VDC/±12VDC/±15VDC output -- 51/8 55/-- ±24VDC output -- 50/8 53/-- -- 30 -- 12VDC input -0.7 -- 18 15VDC input -0.7 -- 21 24VDC input -0.7 -- 30 24V input Reflected Ripple Current* Surge Voltage(1sec. max.) Min. Input Filter Unit mA VDC Capacitance filter Hot Plug Unavailable Note: * Reflected ripple current testing method please see DC-DC Converter Application Notes for specific operation. 2020.10.30-A/0 Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию A_XT-1WR3

A_XT-1WR3 Keywords:

Дата модификации: 30.10.2020

Размер: 2.01 Мб

5 стр.

DC/DC Converter A05_XT-1WR3 Series FEATURES 1W isolated DC-DC converter Fixed input voltage, unregulated dual output  Continuous short-circuit protection  No-load input current as low as 5mA  Operating ambient temperature range: -40℃ ~ +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage 1.5k VDC  Industry standard pin-out CB Patent Protection RoHS  IEC62368, UL62368, EN62368 approved A05_XT-1WR3 series is designed for use in distributed power supply systems and especially suitable in applications such as pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits. Selection Guide Output Input Voltage (VDC) Certification Part No. UL/CE/CB A0512XT-1WR3 A0515XT-1WR3 Capacitive Max./Min. Min./Typ. Max. ±5 ±100/±10 78/82 1200 ±9 ±56/±6 79/83 470 ±12 ±42/±5 79/83 220 ±15 ±34/±4 79/83 220 ±24 ±21/±3 81/85 100 Voltage Current(mA) (Range) (VDC) A0505XT-1WR3 A0509XT-1WR3 Full Load Efficiency(%) Nominal 5 (4.5-5.5) A0524XT-1WR3 Load*(µF) Note: * The specified maximum capacitive load for positive and negative output is identical. Input Specifications Item Operating Conditions Input Current (full load / no-load) 5VDC input Min. Max. Unit 5VDC output -- 244/5 257/10 9VDC/12VDC output -- 241/12 254/20 15VDC/24VDC output -- 241/18 254/30 -- 15 -- mA -0.7 -- 9 VDC Reflected Ripple Current* Surge Voltage (1sec. max.) Typ. 5VDC input Input Filter mA Capacitance filter Hot Plug Unavailable Note:* Please refer to DC-DC Converter Application Note for detailed description of Reflected ripple current testing method. Output Specifications Item Operating Conditions Min. Voltage Accuracy Linear Regulation Load Regulation Ripple & Noise* Typ. Max. Unit See output regulation curve(Fig. 1) Input voltage change: ±1% 10%-100% load 20MHz bandwidth -- -- 1.2 5VDC output -- 10 15 9VDC output -- 8 10 12VDC output -- 7 10 15VDC output -- 6 10 24VDC output -- 5 10 Other output -- 30 75 24VDC output -- 50 100 2019.02.20-A/4 %/% % mVp-p Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию A_XT-1WR3

A05_XT-1WR3 Keywords:

Дата модификации: 20.02.2019

Размер: 914.6 Кб

5 стр.
