B0503XT-1WR3-TR

Mornsun
DC/DC Converter B05_XT-1WR3-TR Series FEATURES 1W isolated DC-DC converter Fixed input voltage, unregulated single output  Continuous short-circuit protection  No-load input current as low as 5mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage 1.5k VDC  Industry standard pin-out RoHS UL62368-1 EN62368-1 ...
развернуть ▼ свернуть ▲

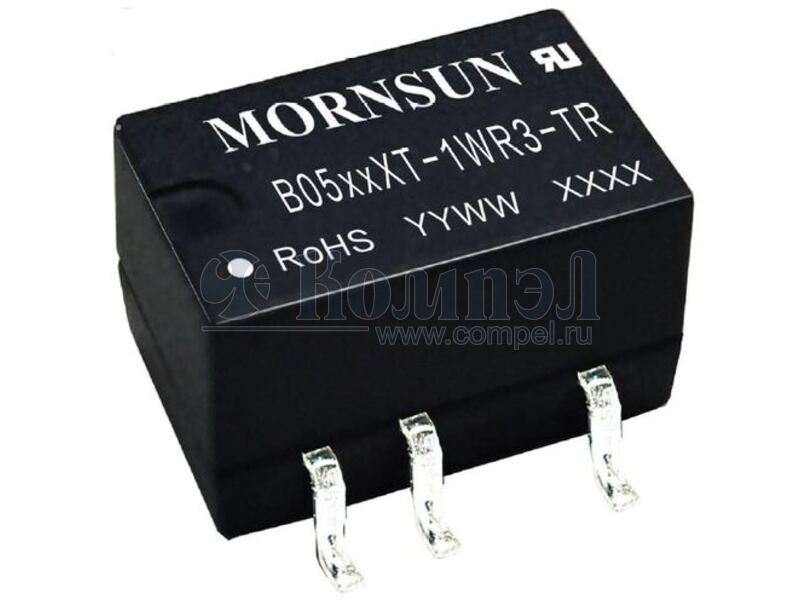

Внешний вид B0515XT-1WR3-TR

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 13.2×11.4×7.25 мм
Рабочая температура
