B0512S-1WR3

DC/DC Converter B05_S-1WR3 Series 1W isolated DC-DC converter Fixed input voltage, unregulated single output FEATURES  Continuous short-circuit protection  No-load input current as low as 5mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  I/O Isolation test voltage: 1.5k VDC/min, 3k VDC/1s Patent Protection  Industry standard pin-out  Compact SIP packa...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 11.6×6×10.16 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 37

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= TMA 0512S (TRACO) SIP6 в линейках 10 шт
P= TME 0512S (TRACO) SIP4 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5.... короткого замыкания, перенапряжения, перегрева
P= AM1S-0512S (AIMTEC) SIP4 в линейках 42 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5....

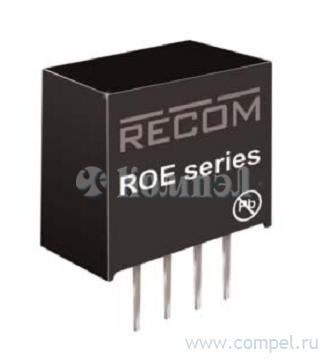

P= ROE-0512S (RECOM) SIP4 42 шт DC-DC преобразователь
P= P6AU-0512E (PEAK) SIP4 в линейках 42 шт

P= RO-0512S (RECOM) SIP4 в линейках 42 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5....
P= AM1S-0512SZ (AIMTEC) SIP4 в линейках 40 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5....
A- RO-0512S/P (RECOM) DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5....

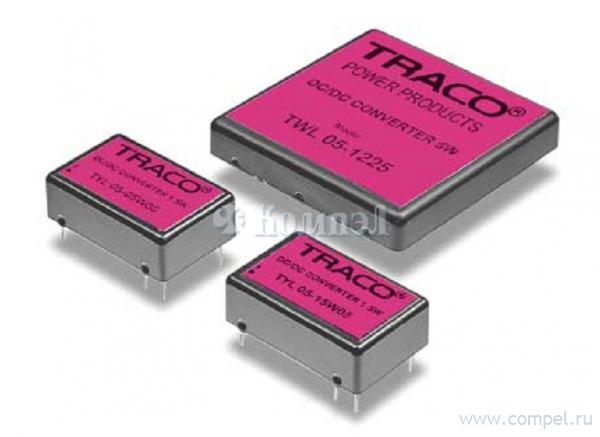

A- TYL 05-12W06 (TRACO) DIP-6 1 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP; P вых: 800 мВт; #: 2; U вх: 4....
A- DET01L-12 (MW) SMD1210 в линейках 12 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD12; P вых: 1 Вт; #: 2; U вх: 4.5... короткого замыкания, перегрузки
A- TBA 1-0512 (TRACO)
A- SMU01L-12 (MW) SIP4
A- TSM 0512S (TRACO) SMD148 в линейках 10 шт
A- B0512LS-1WR3 (MORNSUN) SIP76 1 шт
A- AM1S-0512SH30Z (AIMTEC) SIP4 в линейках 42 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP4; P вых: 1 Вт; #: 1; U вх: 4.5....
A- AM1SS-0512S-NZ (AIMTEC) в линейках 43 шт

A- TES 1-0512 (TRACO) SMD8 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 1 Вт; #: 1; U вх: 4.5.....
A- DCP010512DBPE4 (TI) SOIC7 в линейках 25 шт DC-DC модульный преобразователь - ; Траб: 0 °C; Примечания: MINIATURE, 1W ISOLATED ... Модульный миниатюрный DC/DC преобразователь
A- A0512S-1WR3 (MORNSUN) SIP76 1 шт
A- A0512XT-1WR3 (MORNSUN) SMD10 в линейках 400 шт
A- MDD01L-12 (MW) SIP7 11 шт
A- DCP010512BP-U (TI) в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SOP-7; P вых: 1 Вт; #: 1; U вх: 4.5... короткого замыкания, перегрева Модульный миниатюрный DC/DC преобразователь
A- DCP010512DBP-U/700 (TI) SOIC7 700 шт

Модульный миниатюрный DC/DC преобразователь
A- DCP010512DBP-U (TI) SOIC7 в линейках 25 шт DC-DC модульный преобразователь - 20x10.5x5.3; Траб: 0 °C; Примечания: MINIATURE, 1... Модульный миниатюрный DC/DC преобразователь
A- DCP010512DBP (TI) DIP-8 DIP7 в линейках 25 шт

короткого замыкания, перегрева Модульный миниатюрный DC/DC преобразователь
A- DPRN01L-12 (MW) SIP7 в линейках 11 шт

A- DCP010512BP (TI) в линейках 25 шт короткого замыкания, перегрева Модульный миниатюрный DC/DC преобразователь
A- DCH010512SN7 (TI) SIP4 70 шт

Модульный миниатюрный DC/DC преобразователь
A- DCP010512BP-U/700 (TI) SOIC7 700 шт

Модульный миниатюрный DC/DC преобразователь
A- AM1SS-0512SJZ (AIMTEC) 1 шт

A- AM1P-0512SZ (AIMTEC) DIP-8 в линейках 40 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP8; P вых: 1 Вт; #: 1; U вх: 4.5....
A- AM1D-0512SZ (AIMTEC) SIP7 в линейках 20 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 1 Вт; #: 1; U вх: 4.5....
A- AM1D-0512DZ (AIMTEC) SIP7 в линейках 20 шт Преобразователь напряжения DC-DC на печатную плату, нестабилизированный, 1Вт, вход 4.5…...

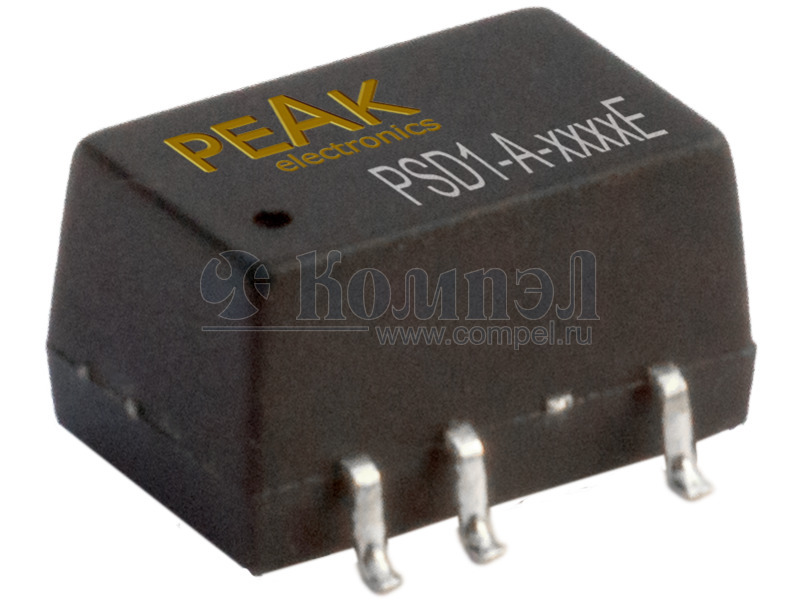

A- PSD1-A-0512E (PEAK) SMD8 в линейках 38 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD8; P вых: 1 Вт; #: 1; U вх: 4.5....
A- MDS01L-12 (MW) SIP7 11 шт
A- DCH010512DN7 (TI) 70 шт

Модульный миниатюрный DC/DC преобразователь
A- DCPA10512DP (TI) Модульный миниатюрный DC/DC преобразователь

Файлы 1

показать свернуть
DC/DC Converter B05_S-1WR3 Series 1W isolated DC-DC converter Fixed input voltage, unregulated single output FEATURES  Continuous short-circuit protection  No-load input current as low as 5mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  I/O Isolation test voltage: 1.5k VDC/min, 3k VDC/1s Patent Protection  Industry standard pin-out  Compact SIP package RoHS UL62368-1 EN62368-1 BS EN62368-1 B05_S-1WR3 series are specially designed for applications where an isolated voltage is required in a distributed power supply system. They are suitable for: pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits. Selection Guide Input Voltage (VDC) Certification UL/EN/BS EN Output Full Load Capacitive Load(µF) Max./Min. Efficiency (%) Min./Typ. 3.3 303/30 70/74 2400 B0505S-1WR3 5 200/20 78/82 2400 B0509S-1WR3 9 111/12 79/83 1000 12 84/9 79/83 560 B0515S-1WR3 15 67/7 79/83 560 B0524S-1WR3 24 42/4 81/85 220 Part No. Nominal Voltage Current (mA) (Range) (VDC) B0503S-1WR3 B0512S-1WR3 5 (4.5-5.5) Max. Input Specifications Item Input Current (full load / no-load) Operating Conditions Min. Typ. Max. 3.3VDC output -- 271/5 286/10 5VDC output -- 244/5 257/10 9VDC/12VDC/15VDC output -- 241/12 254/20 24VDC output -- 241/18 254/30 -- 15 -- -- 9 Reflected Ripple Current* Surge Voltage (1sec. max.) -0.7 Input Filter Unit mA VDC Capacitance Filter Hot Plug Unavailable Note: * Refer to DC-DC Converter Application Notes for detailed description of reflected ripple current test method. Output Specifications Item Operating Conditions Min. Voltage Accuracy Linear Regulation Load Regulation Typ. Max. Unit See output regulation curve (Fig. 1) Input voltage change: ±1% 10%-100% load 3.3VDC output -- -- 1.5 Other output -- -- 1.2 3.3VDC output -- 15 20 5VDC output -- 10 15 9VDC output -- 8 10 12VDC output -- 7 10 15VDC output -- 6 10 24VDC output -- 5 10 2021.12.13-A/4 -- % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на B0524S-1WR3

B05_S-1WR3 Keywords:

Дата модификации: 16.12.2021

Размер: 1.42 Мб

5 стр.
