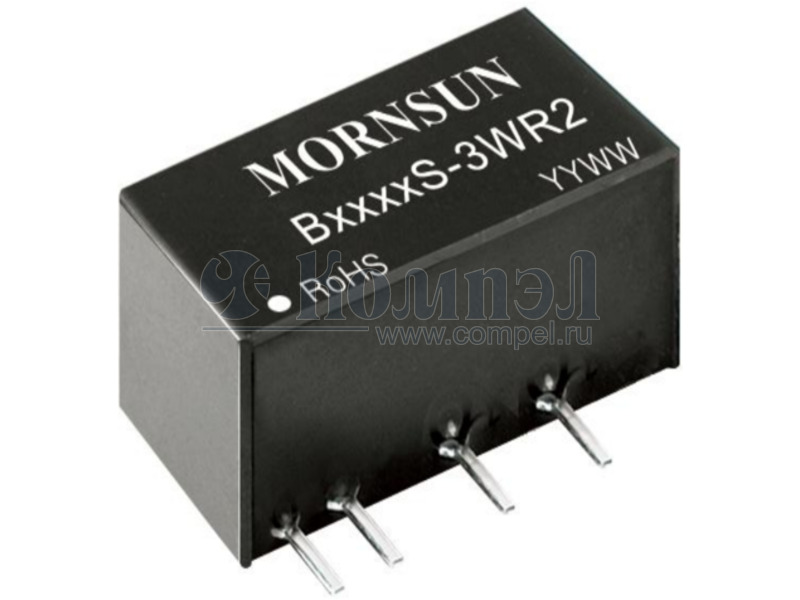

B1212S-2WR2

DC/DC Converter A_S-2WR2 & B_S-2WR2 series 2W isolated DC-DC converter Fixed input voltage, unregulated single or dual output FEATURES  High power density  High efficiency up to 86%  Operating ambient temperature range: -40℃ to +105℃  No external components required  Miniature SIP package  Industry standard pin-out CB Patent Protection RoHS  I/O isolation test voltage 1.5k VDC  I...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 19.65×7.05×10.16 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 44

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= B1212S-2WR3 (MORNSUN) в линейках 50 шт
P= TMH 1212S (TRACO) SIP7 в линейках 10 шт короткого замыкания, перенапряжения, перегрева
A- R12P212D/R8 (RECOM) SIP76

A- R12P212D/P (RECOM) SIP76

A- TMV 2-1212SHI (TRACO) SIP76 в линейках 10 шт

A- TMH 1212D (TRACO) SIP7 в линейках 10 шт короткого замыкания, перенапряжения, перегрева
A- TBA 2-1212 (TRACO)
A- TBA 2-1222 (TRACO)
A- TMV 2-1212DHI (TRACO) SIP76 в линейках 2 шт

A- G1212S-2WR2 (MORNSUN) SIP76 1 шт
A- R12P212D (RECOM) SIP76 в линейках 25 шт
A- H1212S-2WR2 (MORNSUN) SIP76
A- A1212S-2WR2 (MORNSUN) SIP76
A- E1212S-2WR3 (MORNSUN) 4 шт
A- F1212S-2WR2 (MORNSUN) SIP76 1 шт
A- F1212S-2WR3 (MORNSUN) в линейках 50 шт
A- B1212S-3WR2 (MORNSUN) SIP76

A- SPU03M-12 (MW) SIP76 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 3 Вт; #: 1; U вх: 4.5....
A- SPUN02M-12 (MW) 1 шт

A- RD-1212D (RECOM)
A- RD-1212D/P (RECOM) SIP76 DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 2 Вт; #: 2; U вх: 11.8...
A- TDN 3-1222WISM (TRACO) SMD5 в линейках 10 шт
A- TMR 3-1212WIE (TRACO) SIP87
A- TMR 3-1212WI (TRACO) SIP87 в линейках 10 шт TRACOPOWER - TMR 3-1212WI - DC/DC Converter Защита от КЗ: продолжительная с автовосстановлением
A- P10LU-1212ELF (PEAK) SIP7 в линейках 20 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 2 Вт; #: 1; U вх: 10.8... Суффикс LF означает отсутствие свинца
A- TMR 2-2412WI (TRACO) SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP9; P вых: 2 Вт; #: 1; U вх: 9...... Защита от КЗ: продолжительная с автовосстановлением
A- F1212XT-2WR3 (MORNSUN) в линейках 30 шт
A- WRB1212S-3WR2 (MORNSUN) SIP87 в линейках 100 шт
A- A1212S-2WR3 (MORNSUN) в линейках 40 шт
A- SLC03A-12 (MW) DIP168 в линейках 36 шт короткого замыкания, перегрузки, перенапряжения
A- SMU02M-12 (MW) SIP4 в линейках 42 шт
A- DLC03A-12 (MW) DIP168 в линейках 36 шт короткого замыкания, перегрузки, перенапряжения
A- RI-1212S/P (RECOM) SIP4 25 шт
A- AM2D-1212SZ (AIMTEC) SIP76 в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP7; P вых: 2 Вт; #: 1; U вх: 10.8...
A- THB 3-1212 (TRACO) DIP-24 1 шт
A- DCP021212DP (TI) DIP-8 DIP7 в линейках 25 шт

Модульный миниатюрный DC/DC преобразователь
A- DCP021212DU (TI) SO28 в линейках 28 шт

Модульный миниатюрный DC/DC преобразователь
A- DCP021212P (TI) в линейках 25 шт DC-DC модульный преобразователь - Монтаж: на плату, PDIP-7; P вых: 2 Вт; #: 1; U вх: 10... Модульный миниатюрный DC/DC преобразователь
A- TEC 3-1212 (TRACO) 5 шт
A- TMR 3-1212 (TRACO) SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 1; U вх: 9...... Защита от КЗ: продолжительная с автовосстановлением
A- TEC 3-1212WI (TRACO)
A- TMR 3-1212E (TRACO) SIP87

A- TDL 3-1212 (TRACO)

A- THB 3-1222 (TRACO) DIP-24 1 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 2; U вх: 9.....

Файлы 2

показать свернуть
DC/DC Converter A_S-2WR2 & B_S-2WR2 series 2W isolated DC-DC converter Fixed input voltage, unregulated single or dual output FEATURES  High power density  High efficiency up to 86%  Operating ambient temperature range: -40℃ to +105℃  No external components required  Miniature SIP package  Industry standard pin-out CB Patent Protection RoHS  I/O isolation test voltage 1.5k VDC  IEC60950/UL60950/EN60950 Approved A_S-2WR2 & B_S-2WR2 series is designed for use in distributed power supply systems and especially suitable in applications such as pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits, where: 1. The voltage of the input power supply is relatively stable with a variation of ±10%Vin or less; 2. An input to output isolation voltage of up to 1500VDC is necessary; 3. The requirement for a tight output regulation is not as strict. Selection Guide Input Voltage (VDC) Certification -- UL/CE/CB (VDC) Current (mA) Max./Min. Full Load Efficiency (%) Min./Typ. A0503S-2WR2 ±3.3 ±303/±30 67/71 A0505S-2WR2 ±5 ±200/±20 76/80 A0509S-2WR2 ±9 ±111/±11 80/84 A0512S-2WR2 ±12 ±83/±8 80/84 A0515S-2WR2 ±15 ±67/±7 78/82 ±24 ±42/±4 80/84 3.3 400/40 75/79 5 400/40 80/84 B0509S-2WR2 9 222/22 75/79 B0512S-2WR2 12 167/17 80/84 B0515S-2WR2 15 133/13 80/84 24 83/8 80/84 5 400/40 75/79 12 167/17 79/83 A1205S-2WR2 ±5 ±200/±20 76/80 A1209S-2WR2 ±9 ±111/±11 78/82 A1212S-2WR2 ±12 ±83/±8 80/84 A1215S-2WR2 ±15 ±67/±7 80/84 ±24 ±42/±4 80/84 3.3 400/40 75/79 5 400/40 78/82 B1209S-2WR2 9 222/22 77/81 B1212S-2WR2 12 167/17 80/84 B1215S-2WR2 15 133/13 81/85 B1224S-2WR2 24 83/8 82/86 ±5 ±200/±20 74/78 ±15 ±67/±7 77/81 Part No. A0524S-2WR2 -- B0503S-2WR2 Nominal Voltage (Range) 5 (4.5-5.5) B0505S-2WR2 UL/CE/CB B0524S-2WR2 -- UL/CE/CB B0905S-2WR2 B0912S-2WR2 A1224S-2WR2 -- B1203S-2WR2 B1205S-2WR2 UL/CE/CB -- Output A1505S-2WR2 A1515S-2WR2 9 (8.1-9.9) 12 (10.8-13.2) 15 (13.5-16.5) 2020.04.13-A/9 Capacitive Load*(µF) Max. 100 220 100 220 100 Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на B2424S-2WR2

A_S-2WR2 & B_S-2WR2 series Keywords:

Дата модификации: 16.04.2020

Размер: 1.26 Мб

6 стр.

DC/DC Converter A_S-2WR2 & B_S-2WR2 series 2W isolated DC-DC with Fixed Input Voltage; unregulated Single or Dual Output FEATURES  High power density  High efficiency up to 86%  Operating ambient temperature -40℃ to +105℃  No external components required  Miniature SIP package  Industry standard pin-out  I/O isolation test voltage 1500 VDC CB Patent Protection RoHS  IEC/UL/EN60950 approval A_S-2WR2 & B_S-2WR2 series is designed for use in distributed power supply systems and especially suitable in applications such as pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits, where: 1. The voltage of the input power supply is relatively stable with a variation of ±10%Vin or less; 2. An input to output isolation voltage of up to 1500VDC is necessary; 3. The requirement for a tight output regulation is not as strict. Selection Guide Input Voltage (VDC) Certification -- UL/CE/CB (VDC) Current (mA) Max./Min. A0503S-2WR2 ±3.3 ±303/±30 67/71 A0505S-2WR2 ±5 ±200/±20 76/80 A0509S-2WR2 ±9 ±111/±11 80/84 A0512S-2WR2 ±12 ±83/±8 80/84 A0515S-2WR2 ±15 ±67/±7 78/82 ±24 ±42/±4 80/84 A0524S-2WR2 -- UL/CE/CB -- UL/CE/CB -- B0503S-2WR2 -- Nominal Voltage (Range) 5 (4.5-5.5) 3.3 400/40 75/79 B0505S-2WR2 5 400/40 80/84 B0509S-2WR2 9 222/22 75/79 B0512S-2WR2 12 167/17 80/84 B0515S-2WR2 15 133/13 80/84 B0524S-2WR2 24 83/8 80/84 B0905S-2WR2 5 400/40 75/79 12 167/17 79/83 A1205S-2WR2 ±5 ±200/±20 76/80 A1209S-2WR2 ±9 ±111/±11 80/84 A1212S-2WR2 ±12 ±83/±8 80/84 A1215S-2WR2 ±15 ±67/±7 80/84 A1224S-2WR2 ±24 ±42/±4 80/84 3.3 400/40 75/79 B0912S-2WR2 B1203S-2WR2 B1205S-2WR2 UL/CE/CB Output Full Load Efficiency (%) Min./Typ. Part No. 9 (8.1-9.9) 12 (10.8-13.2) 5 400/40 78/82 B1209S-2WR2 9 222/22 77/81 B1212S-2WR2 12 167/17 80/84 B1215S-2WR2 15 133/13 81/85 B1224S-2WR2 24 83/8 82/86 ±5 ±200/±20 76/80 A1505S-2WR2 15 2018.10.20-A/7 Capacitive Load*(µF) Max. 100 220 100 220 100 Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию A_S-2WR2

Subject:

Дата модификации: 20.10.2018

Размер: 1.07 Мб

6 стр.
