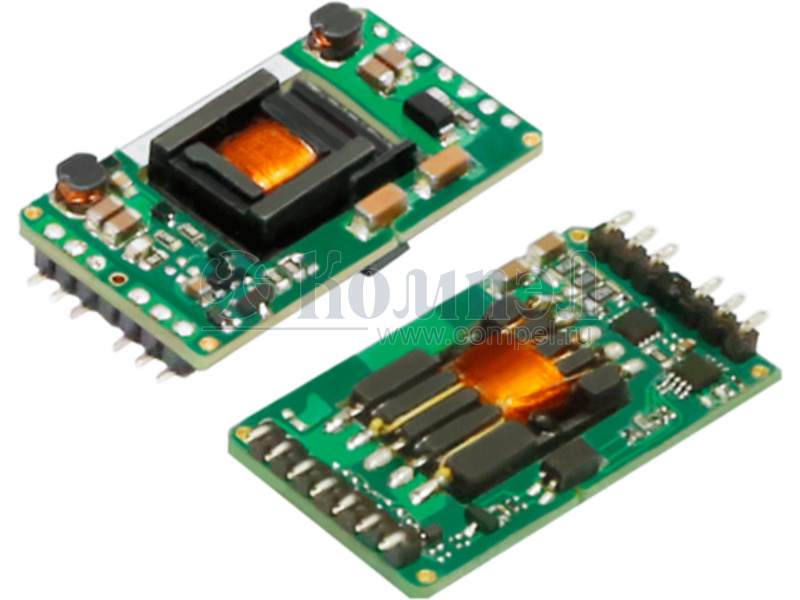

DC/DC Converter CUWF24_J(Y)T-3WR3 Series FEATURES 3W isolated DC-DC converter in SMD Package Ultra-wide input and regulated single output Ultra-wide 7:1 input voltage range High efficiency up to 80% I/O isolation test voltage 3k VAC Input under-voltage protection, output short-circuit, over-current, over-voltage protection Creepage distance is 4.5mm, clearance is 4.2mm Operating ambient temp...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит от пониженного входного напряжения, КЗ, перегрузки, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 43.68×25×10.64 мм
Рабочая температура
