K7803T-500R3-TR

Mornsun
DC/DC Converter K78_T-500R3-TR Series Wide input voltage Non-isolated and Regulated Single FEATURES Output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection  SMD package RoHS EN 62368-1 BS EN 62368-1 K78_T-500R3-TR series are high efficiency switching regulators. The converters feature...
развернуть ▼ свернуть ▲

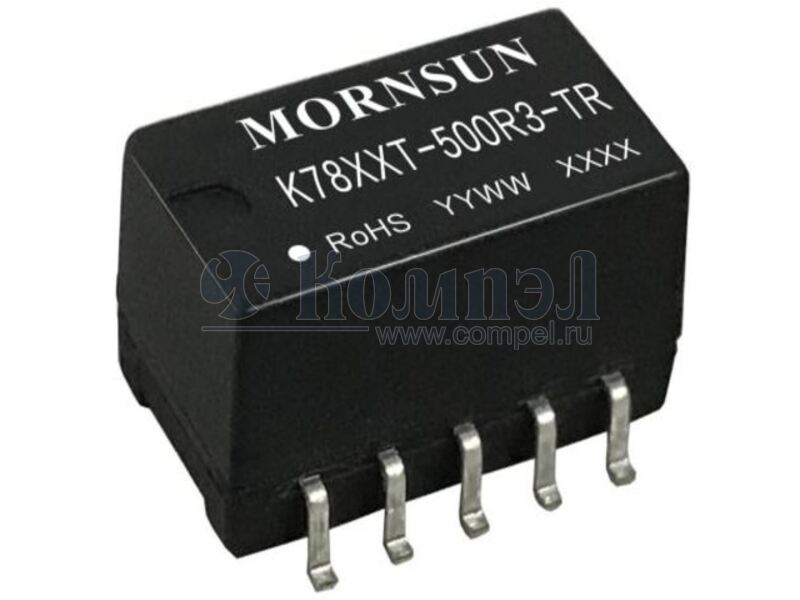

Внешний вид K7805T-500R3-TR

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 15.24×11.4×8.25 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- SPAN02B-03 (MW)

— 3 шт — — — — — — — — —
A- K7803T-500R3 (MORNSUN)

SMD10 в линейках 1000 шт стандарт, функция Remote On/Off, SCP, Linear Regulator Replacement — — — — — — — — — — —
A- K78L03-500R3 (MORNSUN)

SIP3 1 шт на плату, сквозные отверстия, открытый — — — — — — — — — — —
A- K7803-500R3 (MORNSUN)

SIP3 в линейках 688 шт стандарт, SCP, Linear Regulator Replacement — — — — — — — — — — —
A- K7803MT-500R4 (MORNSUN)

— 1 шт компактный дизайн, неизолированный, SCP — — — — — — — — — —
A- SPAN02A-03 (MW)

— 3 шт — — — — — — — — —
A- SPAN02C-03 (MW)

— 4 шт — — — — — — — — —
A- SPAN02E-03 (MW)

— — — — — — — — — —
A- B2403S-2WR2 (MORNSUN)

SIP76 — — — — — — — — — — —
A- B2403S-2WR3 (MORNSUN)

—

 — — — — — — — — — —
A- A0503D-2WR3 (MORNSUN)

— — — — — — — — —
A- A0503S-2WR3 (MORNSUN)

— — — — — — — — — —
A- K7803JT-500R3 (MORNSUN)

— 10 шт сверхтонкий, функция Remote On/Off, SCP, неизолированный — — — — — — — — — — —
A- F2403S-2WR3 (MORNSUN)

—

 — — — — — — — — — —
A- K7803JT-500R3-LB (MORNSUN)

— 60 шт стандарт, SCP, неизолированный — — — — — — — — — — —
A- K7803-500R3-LB (MORNSUN)

— 1 шт стандарт, SCP, Linear Regulator Replacement — — — — — — — — — —

Файлы 1

показать свернуть
DC/DC Converter K78_T-500R3-TR Series Wide input voltage Non-isolated and Regulated Single FEATURES Output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection  SMD package RoHS EN 62368-1 BS EN 62368-1 K78_T-500R3-TR series are high efficiency switching regulators. The converters feature high efficiency, low loss and short circuit protection in a compact SMD package. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Certification Part No. K7801T-500R3-TR K7802T-500R3-TR K7803T-500R3-TR K7805T-500R3-TR EN/BS EN K78X6T-500R3-TR K7809T-500R3-TR K7812T-500R3-TR K7815T-500R3-TR Input Voltage (VDC)* Nominal (Range) 12 (4.75-28) 12 (4.75-32) 24 (4.75-36) 24 (6.5-36) 24 (8-36) 24 (12-36) 24 (15-36) 24 (19-36) Output Full Load Efficiency (%) Typ. Capacitive Load (µF) Voltage (VDC) Current (mA) Max. Vin Min. / Vin Max. Max. 1.5 500 76/67 680 2.5 500 81/74 680 3.3 500 86/80 680 5 500 90/84 680 6.5 500 92/87 680 9 500 93/90 680 12 500 94/91 680 15 500 95/93 680 Note*: For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required. Input Specifications Item Operating Conditions No-load Input Current Min. Typ. Max. Unit -- 0.2 1.5 mA Reverse Polarity at Input Avoid / Not protected Input Filter Ctrl* Capacitance filter Module on Ctrl pin open or pulled high (TTL 3.2-8VDC) Module off Ctrl pin pulled low to GND (0-0.8VDC) Input current when off -- 30 100 Min. Typ. Max. 1.5/2.5/3.3 VDC output -- ±2 ±4 Others -- ±2 ±3 -- ±0.2 ±0.4 µA Note: *The Ctrl pin voltage is referenced to input GND. Output Specifications Item Operating Conditions Voltage Accuracy Full load, input voltage range Linear Regulation Full load, input voltage range 2022.01.10-A/1 Unit % Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на K7812T-500R3-TR

K78_T-500R3-TR系列 K78_T-500R3-TR

Дата модификации: 10.01.2022

Размер: 1.49 Мб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
