K7809T-1000R3

DC/DC Converter K78_T-1000R3 Series Wide input voltage Non-isolated and Regulated Single FEATURES Output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection RoHS EN 62368-1  SMD package BS EN 62368-1 K78_T-1000R3 series are high efficiency switching regulators. The converters feature hi...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 15.24×11.4×8.25 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- K7809-1000R3L (MORNSUN)

SIP3 37 шт
A- NSD10-12S9 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 1; U вх:... перегрузки, перенапряжения, перегрева EN55024, light industry level, criteria A

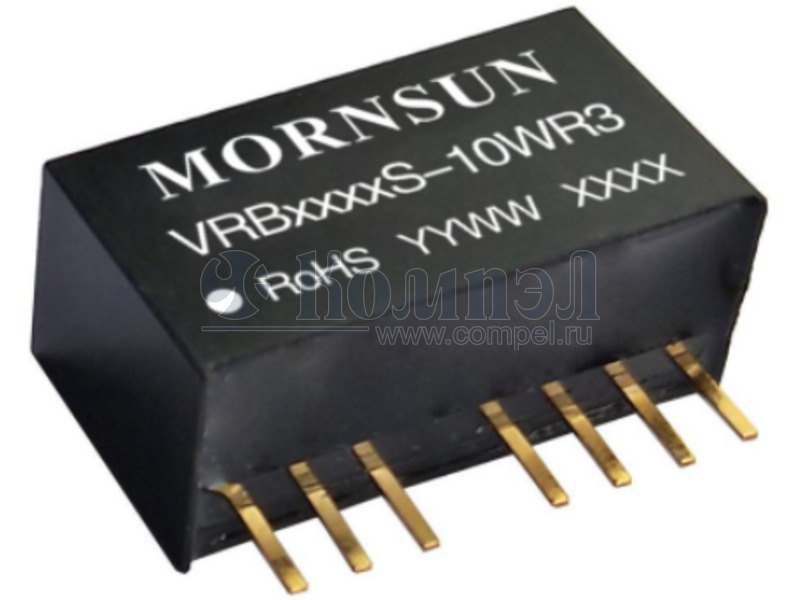

A- VRB1209S-10WR3 (MORNSUN)

SIP87 1 шт

A- K7809-1000R3 (MORNSUN)

SIP3 в линейках 440 шт
A- N7809-1C (MW)

короткого замыкания, перегрева, перегрузки
A- N7809-1CW (MW)

короткого замыкания, перегрева, перегрузки
A- N7809-1PH (MW)

на плату, SIP3 открытый, угловой короткого замыкания, перегрева, перегрузки
A- N7809-1PV (MW)

короткого замыкания, перегрева, перегрузки
A- NSD10-48S9 (MW)

2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 1; U вх:... перегрузки, перенапряжения, перегрева EN55024, light industry level, criteria A

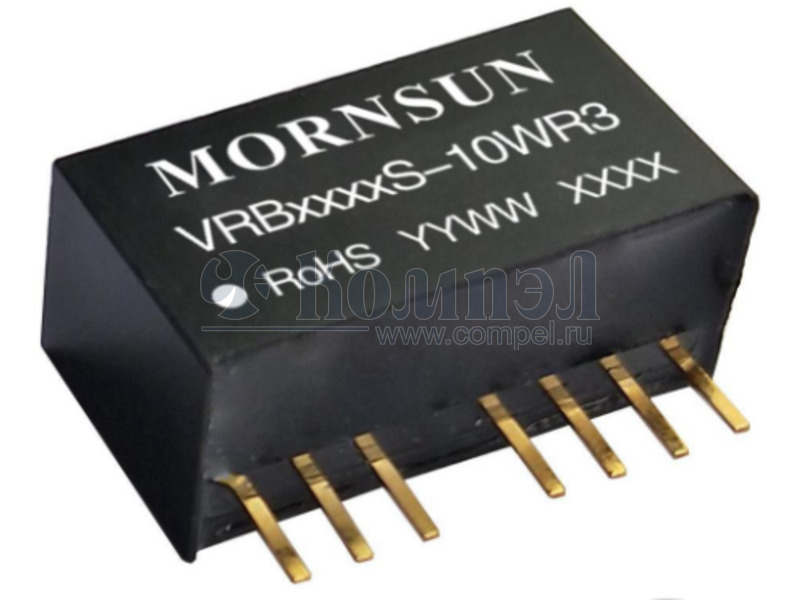

A- VRB2409S-10WR3 (MORNSUN)

SIP87 1 шт

A- URA2409YMD-10WR3 (MORNSUN)

A- URA2409XZP-10WR3 (MORNSUN)


A- URA2409YMD-10WR3A2S (MORNSUN)

A- K7809M-1000R3 (MORNSUN)

SIP3 1 шт
A- URA2409YMD-10WR3A4S (MORNSUN)

A- K7809MT-1000R4 (MORNSUN)

50 шт ультра-компактный, неизолированный
A- URF2409LP-10WR3 (MORNSUN)

2X1INCH

A- URF2409LP-10WR3A2S (MORNSUN)


A- URF2409LP-10WR3A4S (MORNSUN)


A- URB2409S-10WR3 (MORNSUN)

SIP87

A- URB2409XYMD-10WR3 (MORNSUN)


A- URB2409YMD-10WR3 (MORNSUN)

7 шт
A- URB2409YMD-10WR3A2S (MORNSUN)



Файлы 2

показать свернуть
DC/DC Converter K78_T-1000R3 Series Wide input voltage Non-isolated and Regulated Single FEATURES Output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection RoHS EN 62368-1  SMD package BS EN 62368-1 K78_T-1000R3 series are high efficiency switching regulators. The converters feature high efficiency, low loss and short circuit protection in a compact SMD package. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K7801T-1000R3 K78X2T-1000R3 K7802T-1000R3 K7803T-1000R3 EN/BS EN K7805T-1000R3 K78X6T-1000R3 K7809T-1000R3 K7812T-1000R3 Nominal (Range) 12 (4.75-32) 12 (4.75-32) 12 (4.75-32) 24 (6.5-36) 24 (8-36) 24 (10-36) 24 (13-36) 24 (16-36) Output Full Load Efficiency (%) Typ. Capacitive Load (µF) Voltage (VDC) Current (mA) Max. Vin Min. / Vin Max. Max. 1.5 1000 76/66 680 1.8 1000 79/69 680 2.5 1000 86/74 680 3.3 1000 90/80 680 5 1000 93/85 680 6.5 1000 93/86 680 9 1000 94/89 680 12 800 95/92 680 Note:*For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required. Input Specifications Item Operating Conditions No-load Input Current Min. Typ. Max. Unit -- 0.2 1 mA Reverse Polarity at Input Avoid / Not protected Input Filter Ctrl* Capacitance filter Module on Open or pulled high (TTL level 3.2-5.5VDC) Module off Pulled low to GND level (0-0.8VDC) Input current when off -- 0.2 1 Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range 1.5/1.8/2.5/3.3VDC output -- ±2 ±4 Others -- ±2 ±3 Linear Regulation Full load, input voltage range 1.5/1.8/2.5VDC output -- ±0.3 ±0.6 Others -- ±0.2 ±0.4 Load Regulation Nominal input voltage, 10% -100% load 1.5/1.8/2.5VDC output -- 0.8 ±1.5 Others -- 0.3 ±0.6 mA Output Specifications 2022.01.17-A/4 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на K7803T-1000R3

K78_T-1000R3系列 Keywords:

Дата модификации: 17.01.2022

Размер: 1.53 Мб

5 стр.

DC/DC Converter K78_T-1000R3 Series Wide input voltage Non-isolated and Regulated Single Output FEATURES  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range -40℃ to +85℃  Output short-circuit protection RoHS  SMD package  EN62368 Approval K78_T-1000R3 series are high efficiency switching regulators. The converters feature high efficiency, low loss and short circuit protection in a compact SMD package. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K7801T-1000R3 K78X2T-1000R3 K7802T-1000R3 K7803T-1000R3 CE K7805T-1000R3 K78X6T-1000R3 K7809T-1000R3 K7812T-1000R3 Nominal (Range) 12 (4.75-32) 12 (4.75-32) 12 (4.75-32) 24 (6.5-36) 24 (8-36) 24 (10-36) 24 (13-36) 24 (16-36) Output Voltage (VDC) Current (mA) Max. Full Load Efficiency (%) Vin Min. / Vin Max. Max. Capacitive Load (µF) 1.5 1000 76/66 680 1.8 1000 79/69 680 2.5 1000 86/74 680 3.3 1000 90/80 680 5 1000 93/85 680 6.5 1000 93/86 680 9 1000 94/89 680 12 800 95/92 680 Note:*For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required. Input Specifications Item Operating Conditions No-load Input Current Min. Typ. Max. Unit -- 0.2 1 mA Reverse Polarity at Input Avoid / Not protected Input Filter Ctrl* Capacitance filter Module on Open or pulled high (TTL level 3.2-5.5VDC) Module off Pulled low to GND level (0-0.8VDC) Input current when off -- 0.2 1 Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range 1.5/1.8/2.5/3.3VDC output -- ±2 ±4 Others -- ±2 ±3 Linear Regulation Full load, input voltage range 1.5/1.8/2.5VDC output -- ±0.3 ±0.6 Others -- ±0.2 ±0.4 mA Output Specifications 2018.09.15-A/3 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию K78_T-1000R3

K78_T-1000R3系列 Keywords:

Дата модификации: 26.11.2018

Размер: 769 Кб

5 стр.
