K78L05-500R3

Mornsun
DC/DC Converter K78Lxx-500R3 Series FEATURES Wide input voltage non-isolated and regulated single output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Negative output available  Output short-circuit protection CB  Pin-out compatible with LM78XX linear regulators RoHS  IEC60950, UL60950, EN62368 approved K78Lxx...
развернуть ▼ свернуть ▲

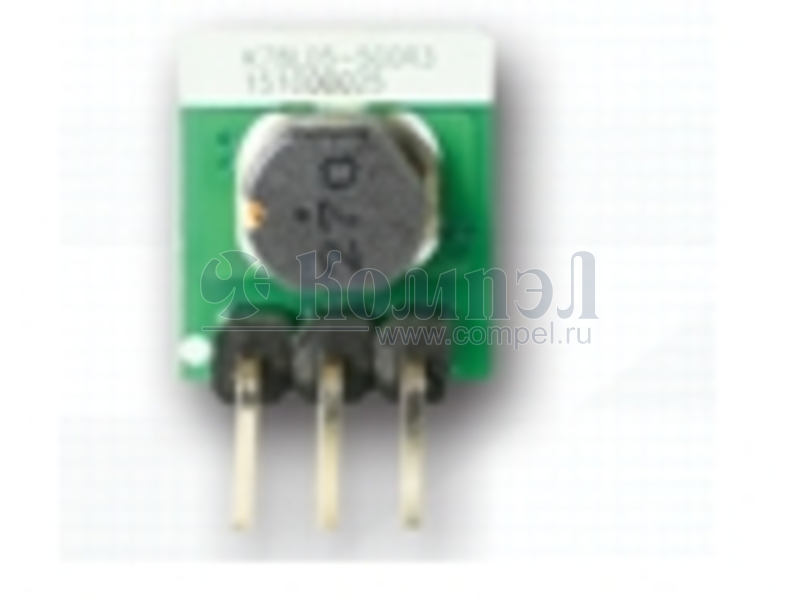

Внешний вид серии K78L-500R3
Внешний вид серии K78L-500R3



Технические характеристики

показать свернуть
Монтаж на плату, сквозные отверстия, открытый
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 11.5×7.5×17.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- VCB4805SO-3WR3 (MORNSUN)

— на поддоне 600 шт на плату, сквозные отверстия, открытый от пониженного входного напряжения, перегрузки, КЗ — — — — — — — — — — —
A- UWE1205S-3WR3 (MORNSUN)

— в линейках 22 шт — от пониженного входного напряжения, перегрузки, КЗ — — — — — — — — DC-DC Regulated Power Supply Module, 2 Output, 3W, Hybrid
A- MDD03G-05 (MW)

— 11 шт — — — — — — —
A- SCWN03A-05 (MW)

DIP2410 в линейках 3 шт короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- SMU02M-05 (MW)

SIP4 в линейках 42 шт — — — — — — — —
A- SMU02N-05 (MW)

SIP4 в линейках 42 шт — — — — — — — —
A- SPAN02B-05 (MW)

— 1 шт — — — — — — — — —
A- SPBW03F-05 (MW)

— в линейках 8 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- URB4805MT-3WR3 (MORNSUN)

SMD148 в линейках 26 шт — — — — — — — — — — —
A- URB4805S-3WR3 (MORNSUN)

— 1 шт от пониженного входного напряжения, КЗ, перегрузки — — — — — — — — — —
A- B1205S-2WR3 (MORNSUN)

— в линейках 30 шт — — — — — — — — — — —
A- B1205XT-2WR2 (MORNSUN)

SMD8 в линейках 100 шт — — — — — — — — — — —
A- MDD03F-05 (MW)

— 11 шт — — — — — — —
A- WRB1205ZP-3WR2 (MORNSUN)

DIP2410 в линейках 50 шт стандарт, функция Remote On/Off, изолированный — — — — — — — — — EN55024, light industry level, criteria A —
A- UWF1205S-3WR3 (MORNSUN)

— в линейках 8 шт — от пониженного входного напряжения, перегрузки, КЗ — — — — — — — — — — DC-DC Regulated Power Supply Module, 1 Output, 3W, Hybrid
A- B2405S-2WR3 (MORNSUN)

— 1 шт — — — — — — — — — — —
A- B2405XT-2WR2 (MORNSUN)

SMD8 в линейках 100 шт — — — — — — — — — — —
A- B2405XT-2WR3 (MORNSUN)

— в линейках 50 шт — — — — — — — — — — —
A- F1205XT-2WR3 (MORNSUN)

SMD8 30 шт — — — — — — — — — — —
A- WRA0505S-3WR2 (MORNSUN)

SIP87 в линейках 10 шт стандарт, функция Remote On/Off, изолированный — — — — — — — — —
A- WRA2405S-3WR2 (MORNSUN)

SIP87 в линейках 30 шт стандарт, функция Remote On/Off, изолированный — — — — — — — — —
A- WRA2405ZP-3WR2 (MORNSUN)

DIP2410 в линейках 100 шт стандарт, функция Remote On/Off, изолированный — — — — — — — EN55024, light industry level, criteria A —
A- WRB0505S-3WR2 (MORNSUN)

SIP87 в линейках 100 шт стандарт, функция Remote On/Off, изолированный — — — — — — — — — — —
A- WRB1205S-3WR2 (MORNSUN)

SIP87 в линейках 100 шт стандарт, функция Remote On/Off, изолированный — — — — — — — — — — —
A- WRB2405P-3WR2 (MORNSUN)

— 10 шт — — — — — — — — — — —

Файлы 2

показать свернуть
DC/DC Converter K78Lxx-500R3 Series FEATURES Wide input voltage non-isolated and regulated single output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Negative output available  Output short-circuit protection CB  Pin-out compatible with LM78XX linear regulators RoHS  IEC60950, UL60950, EN62368 approved K78Lxx-500R3 series are high efficiency switching regulators and ideal substitutes of LM78xx series three-terminal linear regulators. The converters feature high efficiency, low loss, short circuit protection, positive or negative output voltage, and there is no need for a heat sink. These products are widely used in applications such as industrial control, instrumentation, electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K78L03-500R3 K78L05-500R3 UL/CE/CB K78L12-500R3 K78L15-500R3 Nominal (Range) 24 (4.75-36) 24 (6.5-36) 12 (7-31) 24 (15-36) 12 (8-24) 24 (19-36) 12 (8-21) Output Voltage (VDC) Current (mA) Max. Full Load Efficiency (%) Vin Min. / Vin Max. Capacitive Load (µF) Max. 3.3 500 86/80 680 5.0 500 90/84 680 -5.0 -300 80/81 330 12 500 94/91 680 -12 -150 84/85 330 15 500 95/93 680 -15 -150 85/87 330 Note: * For input voltage exceeding 30 VDC, an input electrolytic capacitor of 22uF/50V is required to prevent the module from being damaged by voltage spikes. Input Specifications Item Operating Conditions No-load Input Current Positive output Min. Typ. Max. Unit -- 0.2 1.5 mA Reverse Polarity at Input Avoid / Not protected Input Filter Capacitance filter Output Specifications Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range Linear Regulation Full load, input voltage range Load Regulation Nominal input , 10% -100% load Ripple & Noise* K78L03-500R3 -- ±2 ±4 Others -- ±2 ±3 -- ±0.2 ±0.4 3.3/±5 VDC output -- ±0.6 -- ±12/±15 VDC output -- ±0.3 -- 20MHz bandwidth, nominal input, 10% -100% load -- 20 75 mVp-p Temperature Coefficient Operating temperature -40℃ to +85℃ -- -- ±0.03 %/℃ Transient Response Deviation Nominal input, 25% load step change -- 50 250 mV 2020.12.17-A/6 Unit % Page 1 of 4 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на K78L15-500R3

K78Lxx-500R3 Series Keywords:

Дата модификации: 17.12.2020

Размер: 2.01 Мб

4 стр.

DC/DC Converter K78Lxx-500R3 Series Wide input voltage Non-isolated and Regulated Single Output FEATURES  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range -40℃ to +85℃  Use for Positive or Negative Output Voltages  Output short-circuit protection  Pin-out compatible with LM78XX linear regulators RoHS  UL60950, EN60950 Approval K78Lxx-500R3 series are high efficiency switching regulators and ideal substitutes of LM78xx series three-terminal linear regulators. The converters feature high efficiency, low loss, short circuit protection, positive or negative output voltage, and there is no need for a heat sink. These products are widely used in applications such as industrial control, instrumentation, electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K78L03-500R3 K78L05-500R3 UL/CE K78L12-500R3 K78L15-500R3 Nominal (Range) 24 (4.75-36) 24 (6.5-36) 12 (7-31) 24 (15-36) 12 (8-24) 24 (19-36) 12 (8-21) Output Voltage (VDC) Current (mA) Max. Full Load Efficiency (%) Vin Min. / Vin Max. Max. Capacitive Load (µF) 3.3 500 86/80 680 5.0 500 90/84 680 -5.0 -300 80/81 330 12 500 94/91 680 -12 -150 84/85 330 15 500 95/93 680 -15 -150 85/87 330 *Note: For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required. Input Specifications Item Operating Conditions No-load Input Current Positive output Min. Typ. Max. Unit -- 0.2 1.5 mA Reverse Polarity at Input Avoid / Not protected Input Filter Capacitance filter Output Specifications Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range Linear Regulation Full load, input voltage range Load Regulation Nominal input , 10% -100% load K78L03-500R3 -- ±2 ±4 Others -- ±2 ±3 -- ±0.2 ±0.4 3.3/±5 VDC output -- ±0.6 -- ±12/±15 VDC output -- ±0.3 -- Ripple & Noise* 20MHz bandwidth, nominal input, 10% -100% load -- 20 75 mVp-p Temperature Coefficient Operating temperature -40℃ to +85℃ -- -- ±0.03 %/℃ Transient Response Deviation Nominal input, 25% load step change -- 50 250 mV 2018.09.15-A/3 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию K78L-500R3

K78LXX-500R3系列 Keywords:

Дата модификации: 21.11.2018

Размер: 1.72 Мб

5 стр.

    Публикации 5

    показать свернуть
    15 марта 2023
    статья

    Современные решения MORNSUN для ПЛИС, процессоров и других компонентов: сквозное питание от шины до точки нагрузки

    Сергей Миронов (КОМПЭЛ) На многих доступных в России компонентах MORNSUN можно реализовать архитектуру распределенного питания для современных ПЛИС (FPGA), процессоров, цифровых сигнальных процессоров (DSP) и других аналогичных компонентов от шины... ...читать

    19 августа 2022
    статья

    Экономичность и универсальность: новые DC/DC-преобразователи MORNSUN для ответственных применений

    Игорь Елисеев (г. Химки) Высокое качество при конкурентной стоимости позволяет DC/DC–преобразователям MORNSUN конкурировать с аналогами ведущих мировых производителей. Продукция данного бренда, такая как семейство UWTH1D, может с успехом... ...читать

    30 ноября 2021
    статья

    Продукция Mornsun для технологии IoT и устройств умного дома

    Константин Кузьминов (г. Заполярный) AC/DC– и DC/DC–преобразователи производства компании Mornsun незаменимы для питания приборов, входящих в системы интернета вещей и умного дома. Высокая эффективность, экономичность и универсальность... ...читать

    03 сентября 2021
    статья

    Продукция Mornsun – высокое качество по выгодной цене

    Mornsun – инновационная компания, являющаяся одним из лидирующих производителей источников питания в Китае. Основная продукция компании – это модульные AC/DC– и DC/DC–преобразователи, интерфейсные микросхемы и изолированные модули для... ...читать

    10 июля 2019
    статья

    Немногим дороже дискретного решения: новое поколение импульсных стабилизаторов Mornsun

    Сергей Миронов (КОМПЭЛ) В качественных импульсных стабилизаторах семейства R78xxR3 производства Mornsun используется оригинальная микросхема собственной разработки, что привело к существенному снижению общей стоимости изделий. Практически во всех... ...читать
