LD05-23B05R2A2S

Mornsun
AC/DC Converter LD05-23BxxR2 Series 5W, AC-DC converter FEATURES  Ultra-wide 85 - 305VAC and 100 - 430VDC input voltage range        Report UL62368-1 EN62368-1 CB RoHS 1 × 1 inch compact size Operating ambient temperature range: -40℃ to +85℃ Up to 81.5% efficiency No-load power consumption 0.1W 5000m altitude application Plastic case meets UL94V-0 flammability EMI performance meet...
развернуть ▼ свернуть ▲

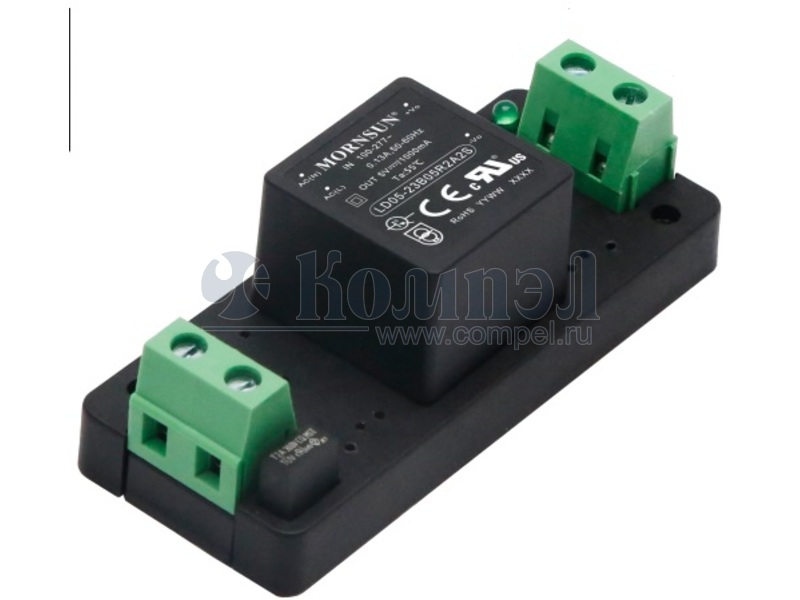

Внешний вид LD05-23B05R2A2S

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Напряжение изоляции вход-выход
Применение
КПД
Размер 76×31.5×27.4 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LD05-23B05WR2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — — — — AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
AC/DC Converter LD05-23BxxR2 Series 5W, AC-DC converter FEATURES  Ultra-wide 85 - 305VAC and 100 - 430VDC input voltage range        Report UL62368-1 EN62368-1 CB RoHS 1 × 1 inch compact size Operating ambient temperature range: -40℃ to +85℃ Up to 81.5% efficiency No-load power consumption 0.1W 5000m altitude application Plastic case meets UL94V-0 flammability EMI performance meets CISPR32/EN55032 CLASS B, EN55014 IEC62368-1 EN61558-1 EN60335-1 LD05-23BxxR2 series AC-DC converters is one of Mornsun’s compact size power converter. It features ultra-wide AC input and at the same time accepts DC input voltage, low power consumption, high efficiency, high reliability, reinforced isolation. It offers good EMC performance compliant to IEC/EN61000-4 and CISPR32/EN55032 and meets IEC/EN/UL62368/EN60335/EN61558 standards. The converters are widely used in industrial, power, home appliances, instrumentation, communication and civil applications. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Certification UL/EN/IEC Nominal Output Voltage and Current Efficiency at 230VAC (%) Typ. Capacitive Load (uF) Max. LD05-23B03R2 3.3V/1515mA 71.5 4000 LD05-23B05R2 5V/1000mA 77.5 3000 LD05-23B09R2 9V/555mA 80.5 1200 Part No.* LD05-23B12R2 Output Power 5W 12V/416mA 80.5 1200 LD05-23B15R2 15V/333mA 81.5 680 LD05-23B24R2 24V/208mA 81.5 220 Note: * Use suffix ”A2S” for chassis and suffix ”A4S” for DIN-Rail mounting. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. AC input 85 -- 305 VAC DC input 100 -- 430 VDC 47 -- 63 Hz 115VAC -- -- 0.13 230VAC -- -- 0.07 115VAC -- 15 -- 230VAC -- 25 -- Input Frequency Input Current Inrush Current Leakage Current Unit A 0.25mA RMS Max. 277VAC/50Hz 1A, slow-blow, required (The actual use needs to be selected according to the application enviroment) Recommended External Input Fuse Hot Plug Unavailable Output Specifications Item Min. Typ. Max. 3.3V output -- ±3 -- others -- ±2 -- Line Regulation Full load -- ±0.5 -- Load Regulation 0%-100% load -- ±1 -- Ripple & Noise* 20MHz bandwidth (peak-to-peak value) -- 50 100 Output Voltage Accuracy Operating Conditions 2022.01.11-A/4 Unit % mV Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LD05-23B12R2A4S

LD05-23BxxR2 Keywords:

Дата модификации: 11.01.2022

Размер: 2 Мб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
