LD05-23B12

Mornsun
AC/DC Converter LD05-23Bxx Series FEATURES 5W, AC-DC converter Universal input range:85~305VAC/100~430VDC AC and DC all in one (input from the same terminal) High efficiency, high power density Protection of output short circuit output over -current, over –voltage  Meets IEC60950/EN60950/UL60950     CB RoHS LD05-23Bxx series is a compact size power converter offered by Mornsun. It f...
развернуть ▼ свернуть ▲

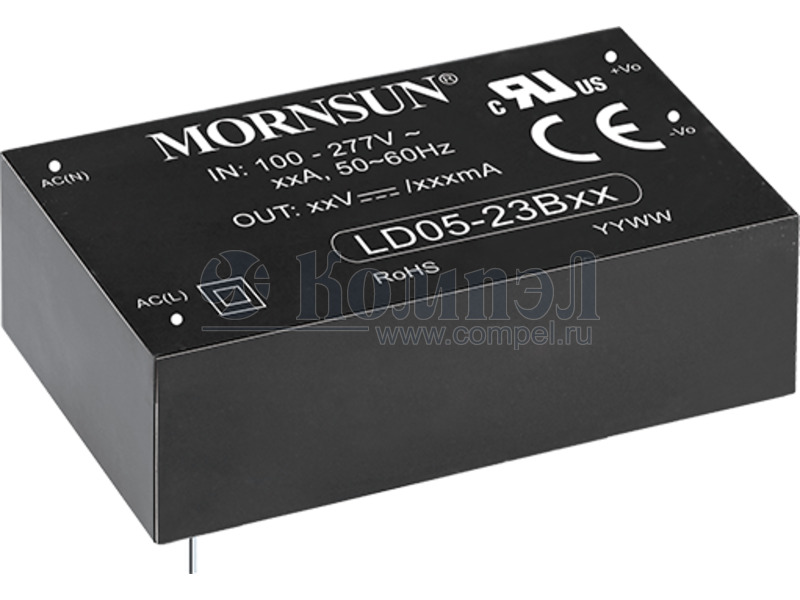

Внешний вид LD05-23B05

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Напряжение изоляции вход-выход
Применение
Размер 50.8×25.4×15.16 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ LD05-23B12R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid
A+ LS05-23B12DR3 (MORNSUN)

— на поддоне 100 шт — — — — —
A+ HLK-5M12 (HI-LINK)

— 100 шт

 — — — — — — —
A+ HLK-5M12B (HI-LINK)

DIP4

 — — — — — — —

Файлы 1

показать свернуть
AC/DC Converter LD05-23Bxx Series FEATURES 5W, AC-DC converter Universal input range:85~305VAC/100~430VDC AC and DC all in one (input from the same terminal) High efficiency, high power density Protection of output short circuit output over -current, over –voltage  Meets IEC60950/EN60950/UL60950     CB RoHS LD05-23Bxx series is a compact size power converter offered by Mornsun. It features universal input voltage, taking both DC and AC input voltage, low power consumption, high efficiency, high reliability, safer isolation. It offers good EMC performance, and widely used in LED, street lamp control, instruments, telecommunication and civil applications. For harsh EMC environment, the application circuit in the datasheet is strongly recommended. Selection Guide Certification Part No. Output Power Nominal Output Voltage and Current (Vo/Io) Efficiency (230VAC, %/Typ.) Max. Capacitive Load*(µF) LD05-23B03 4.2 W 3.3V/1250mA 74 4000 5V/1000mA 78 4000 9V/550mA 78 1000 12V/420mA 80 820 15V/333mA 82 820 24V/230mA 83 470 LD05-23B05 UL/CE LD05-23B09 LD05-23B12 5W LD05-23B15 LD05-23B24 5.5 W Note: *Test without external circuit. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 305 VAC DC input 100 -- 430 VDC Hz 47 -- 440 110VAC -- -- 0.12 230VAC -- -- 0.07 110VAC -- 10 -- 230VAC -- 20 -- Input frequency Input current Inrush current Recommended External Input Fuse A 1A/300V, slow fusing Hot Plug Unavailable Output Specifications Item Min. Typ. Max. 3.3V output -- ±3 -- Others -- ±2 -- Line Regulation Full load -- ±0.5 -- Load Regulation 10%-100% load -- ±1 -- Ripple & Noise* 20MHz bandwidth (peak-peak value) 3.3V/5V output -- 60 120 Others -- 50 100 Temperature Drift Coefficient -- ±0.02 -- %/°C Stand-by Power Consumption -- -- 0.3 W Output Voltage Accuracy Operating Conditions 2015.03.17-A/2 Unit % mV Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LD05-23B24

Дата модификации: 12.04.2018

Размер: 1.22 Мб

5 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
