LD10-23B03R2

Mornsun
AC/DC Converter LD10-23BxxR2 Series 10W, AC-DC converter FEATURES  Ultra-wide 85 - 305VAC and 100 - 430VDC input voltage range  Operating ambient temperature range: -40℃ to +85℃  Up to 85% efficiency  No-load power consumption < 0.1W  5000m altitude application  EMI performance meets CISPR32/EN55032 CLASS B, EN55014  IEC/EN/UL62368/EN60335/EN61558 safety approval CB RoHS LD10-23Bxx...
развернуть ▼ свернуть ▲

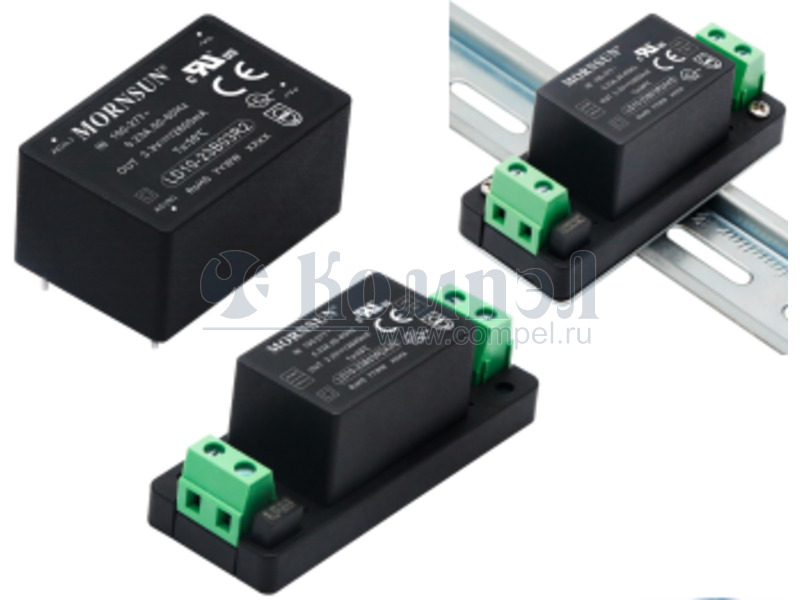

Внешний вид серии LD10-23BR2
Внешний вид серии LD10-23BR2



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
Размер 40×25.4×21 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ IRM-10-3.3 (MW)

— на поддоне 270 шт AC-DC сетевой преобразователь - P вых: 8.2 Вт; Выход: 3.3 В; U1: 3.3 В; I1: до 2.5 А; С... компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 8.25W, Hybrid
F~ LD10-23B03R2-M (MORNSUN)

— 1 шт — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B03A4 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ MPM-10-3.3 (MW)

— 30 шт КЗ, перегрузка, перенапряжение, перегрев — — — — — AC-DC Regulated Power Supply Module
A+ LD15-23B03R2-M (MORNSUN)

— 1 шт — — — — AC-DC Regulated Power Supply Module
A+ LHE20-20B03 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ MPM-15-3.3 (MW)

— 30 шт КЗ, перегрузка, перенапряжение, перегрев — — — — — AC-DC Regulated Power Supply Module
A+ IRM-15-3.3 (MW)

— 6 шт AC-DC сетевой преобразователь - P вых: 11 Вт; Выход: 3.3 В; U1: 3.3 В; I1: до 3.5 А; Ст... компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 11.55W, Hybrid
A+ LH10-13B03 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B03 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-26B03A2 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH15-23B03R2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — —
A+ LH20-23B03R2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — —
A+ LS10-13B03R3 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LS10-13B03R3P (MORNSUN)

— input КЗ, перегрузка, перегрузка — — — — — — — AC-DC Regulated Power Supply Module
A+ LHE15-23B03R2 (MORNSUN)

—

 КЗ, перегрузка, перенапряжение — — — —
A+ LDE20-20B03 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LD10-23B03R2A2S (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LD10-23B03R2A4S (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
AC/DC Converter LD10-23BxxR2 Series 10W, AC-DC converter FEATURES  Ultra-wide 85 - 305VAC and 100 - 430VDC input voltage range  Operating ambient temperature range: -40℃ to +85℃  Up to 85% efficiency  No-load power consumption < 0.1W  5000m altitude application  EMI performance meets CISPR32/EN55032 CLASS B, EN55014  IEC/EN/UL62368/EN60335/EN61558 safety approval CB RoHS LD10-23BxxR2 series AC-DC converters is one of Mornsun’s new generation compact size power converter. It features ultra-wide AC input and at the same time accepts DC input voltage, low power consumption, low ripple & noise, high efficiency, high reliability, reinforced isolation. It offers good EMC performance compliant to IEC/EN61000-4 and CISPR32/EN55032 and meets IEC/EN/UL62368/EN60335/EN61558 standards. The converters are widely used in industrial, power, home appliances, instrumentation, communication and civil applications. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Part No.* Output Power Nominal Output Voltage and Current Efficiency at 230VAC (%) Typ. Capacitive Load (µF) Max. LD10-23B03R2 8.6W 3.3V/2600mA 74 6600 5V/2000mA 79 5000 9V/1100mA 81 3600 12V/830mA 84 2000 LD10-23B15R2 15V/660mA 84 820 LD10-23B24R2 24V/410mA 85 470 Certification LD10-23B05R2 UL/CE/CB LD10-23B09R2 LD10-23B12R2 10W Note: * Use suffix ”A2S” for chassis and suffix ”A4S” for DIN-Rail mounting. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 305 VAC DC input 100 -- 430 VDC 47 -- 63 Hz 115VAC -- -- 0.23 230VAC -- -- 0.15 115VAC -- 25 -- 230VAC -- 40 -- Input Frequency Input Current Inrush Current Leakage Current A 0.1mA RMS Max. 277VAC/50Hz Fuse(A2S/A4S package series include fuse) 2A/300V, slow-blow, required Hot Plug Unavailable Output Specifications Item Operating Conditions Output Voltage Accuracy Min. Typ. Max. -- ±2 -- Line Regulation Full load -- ±0.5 -- Load Regulation 0%-100% load -- ±1 -- Ripple & Noise* 20MHz bandwidth (peak-to-peak value) -- 50 100 Stand-by Power Consumption 230VAC 3.3/5/9/12/15V -- 0.10 -- 24V -- 0.12 -- -- ±0.02 -- Temperature Coefficient 2020.06.29-A/1 Unit % mV W %/°C Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
