AC/DC Converter LDE03-20Bxx-O Series Steady power 3W, transient power up to 12W, AC-DC converter CB RoHS FEATURES  Universal 85-264VAC or 100-370VDC input voltage  Operating ambient temperature range: -40℃ to +80℃  High I/O isolation test voltage up to 4000VAC  Output short circuit, over-current, over-voltage protection, over temperature protection  High efficiency, high reliability  Re...
развернуть ▼ свернуть ▲

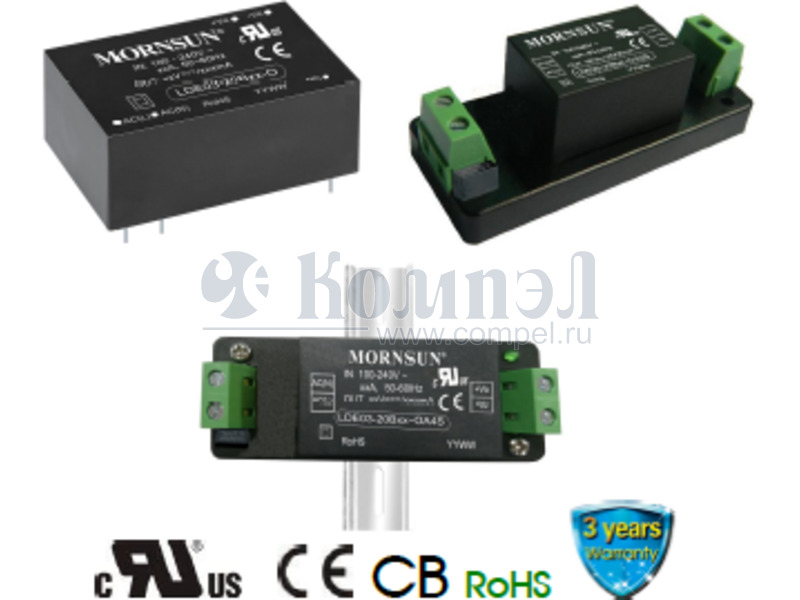

Внешний вид серии LDE03-20B-O
