LDE10-20B05

AC/DC Converter LDE10-20Bxx Series FEATURES 10W, AC/DC converter  Universal 85 - 264V AC or 100-370VDC input voltage  Operating ambient temperature range: -40℃ to +70℃  High I/O isolation test voltage up to 4000VAC  Regulated output, low ripple & noise  Output short circuit, over-current and over-voltage protection  High efficiency, high reliability  Plastic case meets UL94V-0 fl...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Размер 53.8×28.8×19 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 22

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара

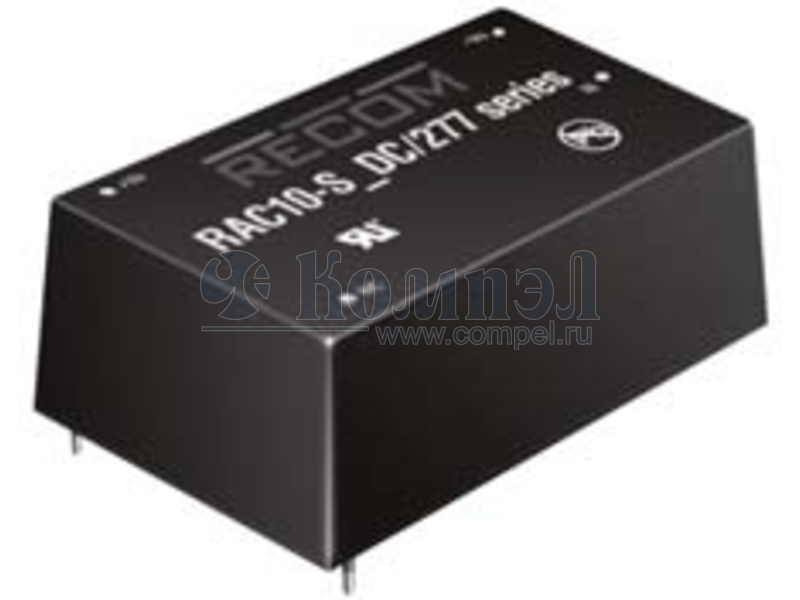

P+ RAC10-05SK/277 (RECOM) в линейках 15 шт
P= RAC10-05SC/277 (RECOM) 1 шт
A+ TMF 10105 (TRACO) 10 шт КЗ, перегрузка, перенапряжение
A+ TMPW 10-105 (TRACO) 10 шт
A+ IRM-10-5 (MW) на поддоне 270 шт компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение
A+ MPM-10-5 (MW) 1 шт КЗ, перегрузка, перенапряжение, перегрев
A+ PPM10-B-05ELF (PEAK) на поддоне 10 шт
A+ LD10-23B05R2 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ LD10-23B05R2-M (MORNSUN) 1 шт

A+ LDE10-23B05 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ LS10-13B05R3 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ LHE10-20B05 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ TMS 10105 (TRACO) 1 шт компактный дизайн, базовая модель, источник закрытого исполнения на ПП
A+ TMT 10105 (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 10 Вт; Выход: 5 В; U1: 5 В; I1: до 2 А; Стабилиз... компактный дизайн, ограничение тока, источник закрытого исполнения на ПП
A+ TOM 12105 (TRACO) AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 5 В; U1: 5 В; I1: до 2 А; Стабилиз... компактный дизайн, источник открытого исполнения на ПП
A+ TML 10105 (TRACO) 1 шт базовая модель, источник закрытого исполнения на ПП
A+ TMLM 10105 (TRACO) 1 шт базовая модель, источник закрытого исполнения на ПП
A+ TMPS 10-105 (TRACO) 1 шт КЗ, перегрузка, перенапряжение
A+ RAC10-05SB (RECOM) 1 шт

A+ LS10-13B05SS (MORNSUN) КЗ, перегрузка, перенапряжение
A+ LS10-13B05SS-F (MORNSUN) 3 шт КЗ, перегрузка, перенапряжение
A+ LHE10-23B05 (MORNSUN) в коробках 60 шт КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
AC/DC Converter LDE10-20Bxx Series FEATURES 10W, AC/DC converter  Universal 85 - 264V AC or 100-370VDC input voltage  Operating ambient temperature range: -40℃ to +70℃  High I/O isolation test voltage up to 4000VAC  Regulated output, low ripple & noise  Output short circuit, over-current and over-voltage protection  High efficiency, high reliability  Plastic case meets UL94V-0 flammability  EMI performance CISPR32 / EN55032 CLASS B CB RoHS  IEC/EN/UL62368 and IEC/EN60335 safety approval LDE10-20Bxx series is one of Mornsun’s compact size power converters. It features universal AC input and at the same time accepts DC input voltage, low power consumption, high efficiency, high reliability and double or reinforced insulation. It offers excellent EMC performance and for extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. The converters meet IEC/EN61000-4, CISPR32/EN55032, UL62368, EN62368, IEC62368, IEC60335, EN60335 standards and are widely used in industrial, medical, electricity, instrumentation, telecommunications applications. Selection Guide Part No. Output Power Nominal Output Voltage and Current (Vo/Io) Efficiency at 230VAC (%) Typ. Capacitive Load (µF)Max. LDE10-20B03 6.6W 3.3V/2000mA 71 26400 5V/2000mA 76 9440 9V/1100mA 80 3600 12V/900mA 81 2000 LDE10-20B15 15V/700mA 81 1170 LDE10-20B24 24V/450mA 83 370 Certification LDE10-20B05 UL/CE/CB LDE10-20B09 LDE10-20B12 10W Note: * Use suffix ”A2S” for chassis and suffix ”A4S” for DIN-Rail mounting. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 264 VAC DC input 100 -- 370 VDC 47 -- 63 Hz 115VAC -- -- 0.23 230VAC -- -- 0.15 115VAC -- 15 -- 230VAC -- 30 -- Input Frequency Input Current Inrush Current A 2A/250V slow-blow required Recommended External Input Fuse Hot Plug Unavailable Output Specifications Item Min. Typ. Max. 3.3V output -- ±3 -- Other output -- ±2 -- Line Regulation Full load -- ±0.5 -- Load Regulation 0% - 100% load -- ±1 -- 20MHz bandwidth (peak-to-peak value) -- 50 100 mV -- ±0.02 -- %/℃ Output Voltage Accuracy Ripple & Noise* Temperature Coefficient Operating Conditions Unit % Short Circuit Protection Hiccup, continuous, self-recovery Overcurrent Protection 110% - 300%Io, self-recovery 2019.10.26-A/3 Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию LDE10-20B

LDE10-20Bxx Keywords:

Дата модификации: 26.10.2019

Размер: 1.08 Мб

5 стр.
