LI120-13B12

Mornsun
AC/DC Converter LI120-13Bxx Series FEATURES 120W DIN-rail AC-DC converter        RoHS 85-305 VAC and 100 - 430VDC input voltage range Accepts AC and/or DC input (dual-use of same terminal) Low standby power consumption, High I/O isolation test voltage of up to 3000VAC Low ripple & noise Output short circuit, over-current, over-voltage protection Remote On/Off control and output ...
развернуть ▼ свернуть ▲

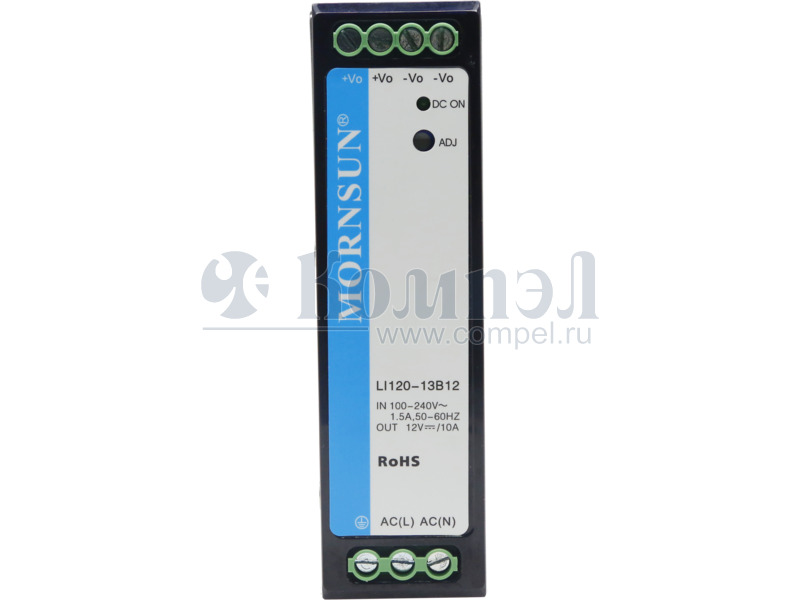

Внешний вид LI120-13B12

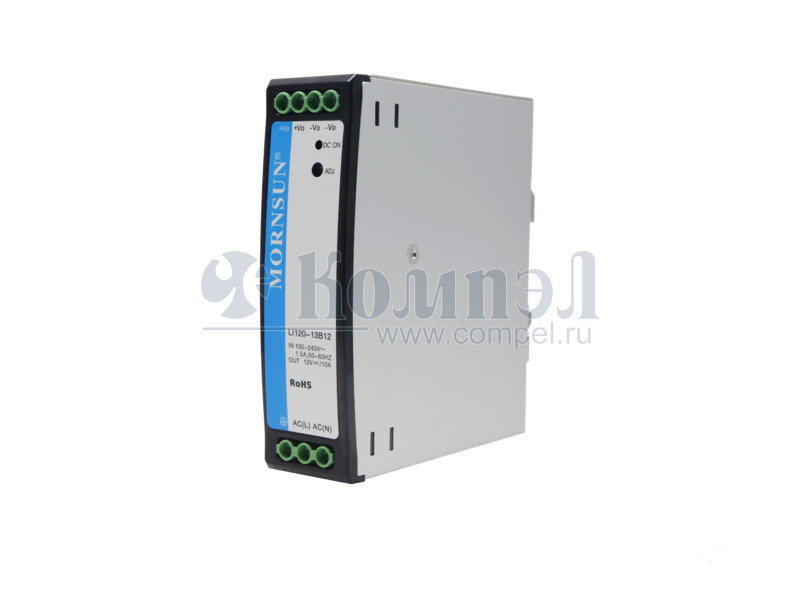

Внешний вид LI120-13B12

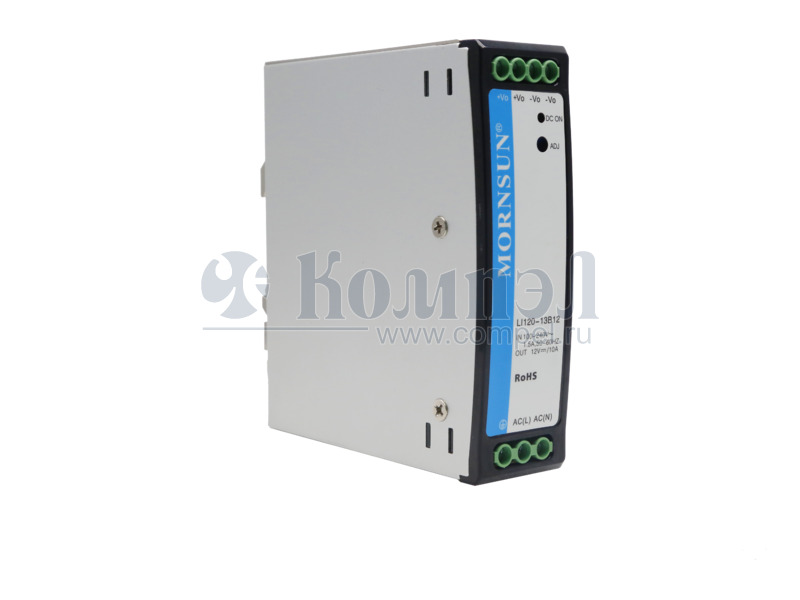

Внешний вид LI120-13B12
Внешний вид LI120-13B12

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Напряжение изоляции вход-выход
Применение
Размер 35×125×112.7 мм
Рабочая температура
Примечание AC-DC Power Factor Correction Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ SDR-120-12 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 12 В; U1: 12...14 В; I1: до 10 А;... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев
A+ WDR-120-12 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 12 В; U1: 12...15 В; I1: до 10 А;... сухой контакт DC OK, ограничение тока КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LI120-20B12R2S (MORNSUN)

— в коробках 18 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LIF120-10B12R2 (MORNSUN)

— в коробках 18 шт КЗ, перегрузка, перегрев, перенапряжение — — — — AC-DC Power Factor Correction Module
A+ LIMF120-23B12 (MORNSUN)

— в коробках 10 шт 150% перегрузочная способность, ККМ, сухой контакт DC OK КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ DRAN120-12A (CHINFA)

— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 12 В; U1: 11.4...14.5 В; I1: до 1... — — —
A+ HDR-150-12 (MW)

— в коробках 4 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 135.6W, Hybrid
A+ NDR-120-12 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 12 В; U1: 12...14 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ DR-120-12 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 12 В; U1: 12...14 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев —
A+ EDR-120-12 (MW)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 120 Вт; Выход: 12 В; U1: 12...14 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 120W, Hybrid
A+ LIF120-10B12R2-EX (MORNSUN)

— КЗ, перегрузка, перегрев, перенапряжение — — — — AC-DC Power Factor Correction Module
A+ LI120-20B12R2 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module
A+ LI120-26B12 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — —
A+ LI150-20B12PR2 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
AC/DC Converter LI120-13Bxx Series FEATURES 120W DIN-rail AC-DC converter        RoHS 85-305 VAC and 100 - 430VDC input voltage range Accepts AC and/or DC input (dual-use of same terminal) Low standby power consumption, High I/O isolation test voltage of up to 3000VAC Low ripple & noise Output short circuit, over-current, over-voltage protection Remote On/Off control and output voltage adjust Active Power Factor Correction (PFC) LI120 is Mornsun’s 120W AC-DC converter series featuring a cost-effective, energy efficient solution for standard DIN-rail mounting. It offers stability and high noise immunity for industrial control equipment, machinery and other harsh environments of industrial equipment. The converter is compact size, light weight, compact structure, standard rail (35mm) Installation and save a lot of space for customers. Selection Guide Part No. Output Power Nominal Output Voltage and Current (Vo/Io) Efficiency (230VAC, %/Typ.) Max. Capacitive Load (µF) LI120-13B12 120W 12V/10A 89 10000 LI120-13B24 120W 24V/5A 91 4700 Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. AC input 85 -- 305 VAC DC input 100 -- 430 VDC 47 -- 63 Hz 115VAC -- -- 1.5 230VAC -- -- 0.75 -- 45 -- Input Frequency Input Current Inrush Current 115VAC LI120-13B12 LI120-13B24 230VAC Power Factor Unit A 50 -- 70 230VAC -≥0.95 Unavailable Hot Plug Output Specifications Item Operating Conditions Min. Typ. Max. Unit -- ±2 -- Line Regulation Full load -- ±0.5 -- Load Regulation 230VAC -- ±1 -- Output Ripple & Noise* 20MHz bandwidth (peak-peak value) LI120-13B12 -- -- 100 LI120-13B24 -- -- 200 Temperature Drift Coefficient -- ±0.03 -- %/℃ Stand-by Power Consumption -- -- 0.75 W Output Voltage Accuracy Short Circuit Protection LI120-13B12 Over-current Protection LI120-13B24 Over-voltage Protection % mV Continuous, self-recovery 110 - 150% Io, start protecting after 3 seconds, self-recovery 110 - 200% Io, start protecting after 3 seconds, self-recovery Continuous automatic restart until the over-voltage condition is removed 2019.10.09-A/1 Page 1 of 4 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LI120-13B24

LI120-13Bxx_EN Keywords:

Дата модификации: 11.11.2019

Размер: 868.5 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
