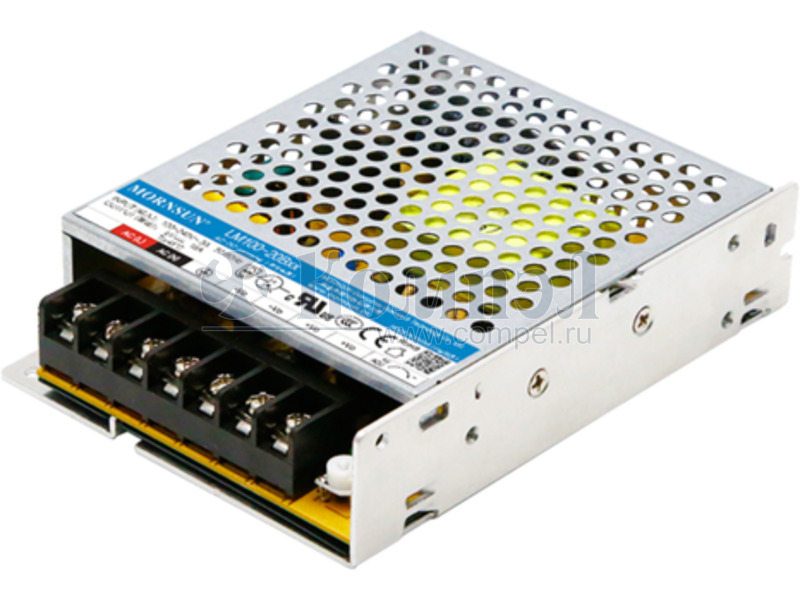

LM100-20B15

AC-DC преобразователь в перфорированном кожухе. Мощность 100 Вт
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Размер 129×97×30 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 1 Output, 105W, Hybrid
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ LM100-22B15 (MORNSUN)

КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
F~ LM100-23B15 (MORNSUN)

КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
F~ LM100-23B15R2 (MORNSUN)

КЗ, перегрузка, перенапряжение
A+ LM100-22B15-C (MORNSUN)


КЗ, перегрузка, перенапряжение terminal with protective cover
A+ MSP-100-15 (MW)

1 шт AC-DC сетевой преобразователь - P вых: 105 Вт; Выход: 15 В; U1: 14.25...18 В; I1: до 7 ... ККМ, дистанционное Вкл/Выкл, 1U профиль КЗ, перегрузка, перенапряжение AC-DC Power Factor Correction Module
A+ RSP-100-15 (MW)

в коробках 10 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 15 В; U1: 14.3...16.5 В; I1: до 6... ККМ, 1U профиль, ограничение тока, дистанционное Вкл/Выкл КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ HRP-100-15 (MW)

1 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 15 В; U1: 14.25...18 В; I1: до 7 ... ККМ, дистанционное Вкл/Выкл, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение AC-DC Power Factor Correction Module
A+ RPS-120-15-C (MW)

1 шт компактный дизайн, базовая модель, дополнительный выход 12 В КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ RS-100-15 (MW)

1 шт AC-DC сетевой преобразователь - P вых: 105 Вт; Выход: 15 В; U1: 14.25...16.5 В; I1: до ... КЗ, перегрузка, перенапряжение
A+ HEP-100-15A (MW)

1 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 100.05W, Hybrid
A+ LRS-100-15 (MW)

1 шт SPS Case 105W 15V/7A КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ LMF100-20B15 (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев
A+ LM100-23B15-C (MORNSUN)


КЗ, перегрузка, перенапряжение terminal with protective cover
A+ LMF100-20B15-Q (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев
A+ LMF100-23B15 (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module
A+ LMF100-23B15-C (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев
A+ LMF100-23B15-Q (MORNSUN)

КЗ, перегрузка, перенапряжение, перегрев
A+ LM100-20B15-Q (MORNSUN)

базовая модель, плата покрыта лаком КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 105W, Hybrid
A+ LM100-23B15-Q (MORNSUN)


КЗ, перегрузка, перенапряжение

Файлы 2

показать свернуть
AC/DC 100W Enclosed Switching Power Supply LM100-20Bxx, LM100-20Bxx-C, LM100-20Bxx-Q Series FEATURES  Universal 85 - 264VAC or 120 - 370VDC input voltage  Accepts AC or DC input (dual-use of same terminal)  Operating ambient temperature range: -30℃ to +70℃  Low standby power consumption, high efficiency  High I/O isolation test voltage up to 4000VAC  Low ripple & noise  Output short circuit, over-current, over-voltage protection RoHS CB Report UL62368-1 EN62368-1 GB4943.1 IEC62368-1 BS EN 62368-1 EN60335-1  Over-voltage class Ⅲ (designed to meet EN61558)  Operating up to 5000m altitude EN61558-1 LM100-20Bxx series is one of Mornsun’s enclosed AC-DC switching power supply. It features universal AC input and at the same time accepts DC input voltage, cost-effective, low no load power consumption, high efficiency and high reliability. These converters offer excellent EMC performance and meet IEC/EN61000-4, CISPR32/EN55032, IEC/EN/UL62368, EN60335, GB4943, EN61558 standards and they are widely used in areas of industrial, LED, street light control, electricity, security, telecommunications, smart home etc. Selection Guide Certification UL/EN/CCC/ IEC/BIS/BS Output Power (W) Part No.* Nominal Output Voltage and Current (Vo/Io) Output Voltage Adjustable Range (V) Efficiency at 230VAC (%) Typ. Max. Capacitive Load (µF) LM100-20B05 90 5V/18A 4.5-5.5 86 10000 LM100-20B12 102 12V/8.5A 10.2-13.8 87.5 6800 LM100-20B15 105 15V/7.0A 13.5-18 87.5 3300 LM100-20B24 108 24V/4.5A 21.6-28.8 90 2200 LM100-20B36 100.8 36V/2.8A 32.4-39.6 90 1000 LM100-20B48 110.4 48V/2.3A 43.2-52.8 91 470 Note: *Use suffix “C” for terminal with protective cover and suffix “Q” for conformal coating. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 264 VAC DC input 120 -- 370 VDC Hz Input Voltage Frequency Input Current Inrush Current Leakage Current 47 -- 63 115VAC -- -- 3 230VAC -- -- 1.5 -- 35 -- -- 65 -- 115VAC 230VAC Cold start 240VAC A <0.75mA Hot Plug Unavailable Output Specifications Item Operating Conditions Output Voltage Accuracy Full load range Line Regulation Rated load Load Regulation 0% - 100% load Output Ripple & Noise* 20MHz bandwidth Min. Typ. Max. 5V -- ±2 -- 12V/15V/24V/36V/48V -- ±1 -- -- ±0.5 -- 5V -- ±1 -- 12V/15V/24V/36V/48V -- ±0.5 -- 5V -- 100 -- 2021.12.04-A/8 Unit % mV Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LM100-20B48-Q

LM100-20Bxx_EN Keywords:

Дата модификации: 20.12.2021

Размер: 2.39 Мб

5 стр.

AC/DC 100W Enclosed Switching Power Supply LM100-20Bxx, LM100-20Bxx-C, LM100-20Bxx-Q Series FEATURES  Universal 85 - 264VAC or 120 - 373VDC input voltage  Accepts AC or DC input (dual-use of same terminal)  Operating ambient temperature range: -30℃ to +70℃  Low standby power consumption, high efficiency  High I/O isolation test voltage up to 4000VAC  Low ripple & noise CB RoHS  Output short circuit, over-current, over-voltage protection  Safety according to IEC/EN/UL62368, EN60335, GB4943, EN61558  Withstand 300VAC surge input for 5s  Over-voltage class Ⅲ (designed to meet EN61558)  Operating up to 5000m altitude LM100-20Bxx series is one of Mornsun’s enclosed AC-DC switching power supply. It features universal AC input and at the same time accepts DC input voltage, cost-effective, low no load power consumption, high efficiency and high reliability. These converters offer excellent EMC performance and meet IEC/EN61000-4, CISPR32/EN55032, IEC/EN/UL62368, EN60335, GB4943, EN61558 standards and they are widely used in areas of industrial, LED, street light control, electricity, security, telecommunications, smart home etc. Selection Guide Certification UL/CE/CCC/CB Output Power (W) Part No.* Nominal Output Voltage and Current (Vo/Io) Output Voltage Adjustable Range (V) Efficiency at 230VAC (%) Typ. Max. Capacitive Load (µF) LM100-20B05 90 5V/18A 4.5-5.5 86 10000 LM100-20B12 102 12V/8.5A 10.2-13.8 87.5 6800 LM100-20B15 105 15V/7.0A 13.5-18 87.5 3300 LM100-20B24 108 24V/4.5A 21.6-28.8 90 2200 LM100-20B36 100.8 36V/2.8A 32.4-39.6 90 1000 LM100-20B48 110.4 48V/2.3A 43.2-52.8 91 470 Note: *Use suffix “C” for terminal with protective cover and suffix “Q” for conformal coating. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 264 VAC DC input 120 -- 373 VDC 47 -- 63 Hz 115VAC -- -- 3 230VAC -- -- 1.5 115VAC -- 35 -- -- 65 -- Input Voltage Frequency Input Current Inrush Current Leakage Current 230VAC Cold start 240VAC A <0.75mA Hot Plug Unavailable Output Specifications Item Operating Conditions Output Voltage Accuracy Full load range Line Regulation Rated load Min. Typ. Max. 5V -- ±2 -- 12V/15V/24V/36V/48V -- ±1 -- -- ±0.5 -- 2020.06.23-A/6 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию LM100_20B

LM100-20Bxx_EN Keywords:

Дата модификации: 01.07.2020

Размер: 2.05 Мб

5 стр.

    Публикации 4

    показать свернуть
    13 декабря 2023
    статья

    От базовых до специальных: ИП MORNSUN для промышленных и инфраструктурных приложений

    Константин Кузьминов (г. Заполярный) Более чем два десятилетия опыта разработок и производства позволяют компании MORNSUN создавать огромное число моделей источники питания, среди которых можно подобрать оптимальный вариант под любую задачу, в том... ...читать

    18 ноября 2021
    статья

    Источники питания Mornsun семейства LM(F) – универсальность применений при неизменно высоком качестве

    Игорь Елисеев (г. Москва) Встраиваемые ИП LM(F) производства Mornsun заслуженно ценятся производителями во всем мире, поскольку среди широчайшего ассортимента продукции компании можно найти источник питания для любых задач. Представители семейств... ...читать

    31 августа 2021
    новость

    Бюджетные источники питания семейства LM от Mornsun на складе Компэл

    Компания Mornsun, разработала и выпускает популярные и востребованные источники питания семейства LM, устанавливаемые на шасси. Данные источники питания в перфорированном кожухе теперь доступны со склада Компэл. На складе имеется хорошая подборка... ...читать

    09 июня 2021
    новость

    LM – семейство недорогих источников питания в кожухе от Mornsun

    Компания Mornsun разработала и серийно производит новый вид продукции – источники питания в перфорированном кожухе, монтируемые на шасси. Новое семейство AC/DC–преобразователей LM выпускается в диапазоне мощности 15…350 Вт и включает в себя... ...читать
