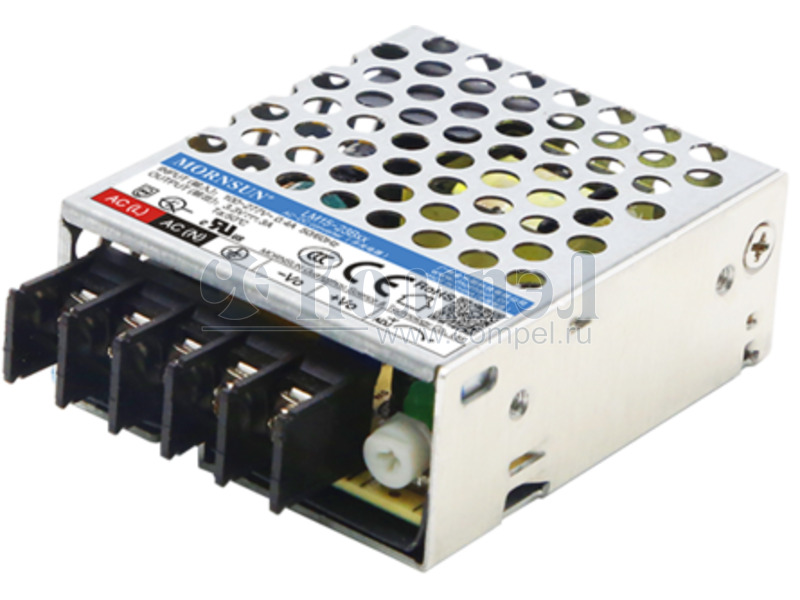

LM15-23B05-C

AC/DC 15W Enclosed Switching Power Supply LM15-23Bxx, LM15-23Bxx-C, LM15-23Bxx-Q Series FEATURES 85 - 305VAC or 100 - 430VDC input voltage Accepts AC or DC input (dual-use of same terminal) Operating ambient temperature range: -30℃ to +70℃ Up to 83% efficiency No-load power consumption < 0.5W High I/O isolation test voltage up to 4000VAC Output short circuit, over-current, over-voltage prot...
развернуть ▼ свернуть ▲


Файлы 1

показать свернуть
AC/DC 15W Enclosed Switching Power Supply LM15-23Bxx, LM15-23Bxx-C, LM15-23Bxx-Q Series FEATURES 85 - 305VAC or 100 - 430VDC input voltage Accepts AC or DC input (dual-use of same terminal) Operating ambient temperature range: -30℃ to +70℃ Up to 83% efficiency No-load power consumption < 0.5W High I/O isolation test voltage up to 4000VAC Output short circuit, over-current, over-voltage protection  Over-voltage class Ⅲ (designed to meet EN61558)  Operating up to 5000m altitude        RoHS CB Report UL62368-1 EN62368-1 GB4943.1 IEC62368-1 BS EN 62368-1 LM15-23Bxx series is one of Mornsun’s enclosed AC-DC switching power supply. It features universal AC input and at the same time accepts DC input voltage, cost-effective, low no load power consumption, high efficiency and high reliability. These converters offer excellent EMC performance and meet IEC/EN61000-4, CISPR32/EN55032, IEC/UL/EN62368, GB4943 standards and they are widely used in areas of industrial, LED, street light control, electricity, security, telecommunications, smart home etc. Selection Guide Certification UL/EN/IEC/ CCC/BIS/BS Part No.* Output Power (W) Nominal Output Voltage and Current (Vo/Io) Output Voltage Adjustable Range(V) Efficiency at 230VAC (%) Typ. Max. Capacitive Load (µF) LM15-23B03 9.9 3.3V/3.0A 2.85-3.6 73 3000 LM15-23B05 15 5V/3.0A 4.5-5.5 78 2400 LM15-23B12 15.6 12V/1.3A 10.2-13.8 82 1800 LM15-23B15 15 15V/1.0A 13.5-18 82 1200 LM15-23B24 15 24V/0.625A 21.6-28.8 83 600 LM15-23B48 15.36 48V/0.32A 42-54 83 300 Note: *Use suffix “C” for terminal with protective cover and suffix “Q” for conformal coating. Input Specifications Item Input Voltage Range Operating Conditions Min. Typ. Max. Unit AC input 85 -- 305 VAC DC input 100 -- 430 VDC 47 -- 63 Hz 115VAC -- -- 0.35 230VAC -- -- 0.25 115VAC -- 30 -- 230VAC -- 50 -- Input Frequency Input Current Inrush Current Leakage Current 277VAC A <0.5mA Hot Plug Unavailable Output Specifications Item Output Voltage Accuracy Operating Conditions Min. Typ. Max. 3.3V -- ±3 -- 5V -- ±2 -- 12V/15V/24V/48V -- ±1 -- 3.3V/5V -- ±1 -- 12V/15V/24V/48V -- ±0.5 -- 3.3V/5V -- ±1 -- 12V/15V/24V/48V -- ±0.5 -- 20MHz bandwidth 3.3V/5V -- -- 80 (peak-to-peak value) 12V/15V -- -- 120 Full load range Line Regulation Rated load Load Regulation 0%-100% load Ripple & Noise* 2021.12.11-A/3 Unit % mV Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LM15-23B12-Q

LM15-23Bxx_EN Keywords:

Дата модификации: 20.12.2021

Размер: 2.22 Мб

5 стр.

    Публикации 2

    показать свернуть
    18 ноября 2021
    статья

    Источники питания Mornsun семейства LM(F) - универсальность применений при неизменно высоком качестве

    Игорь Елисеев (г. Москва) Встраиваемые ИП LM(F) производства Mornsun заслуженно ценятся производителями во всем мире, поскольку среди широчайшего ассортимента продукции компании можно найти источник питания для любых задач. Представители семейств... ...читать

    09 июня 2021
    новость

    LM – семейство недорогих источников питания в кожухе от Mornsun

    Компания Mornsun разработала и серийно производит новый вид продукции – источники питания в перфорированном кожухе, монтируемые на шасси. Новое семейство AC/DC–преобразователей LM выпускается в диапазоне мощности 15…350 Вт и включает в себя... ...читать
