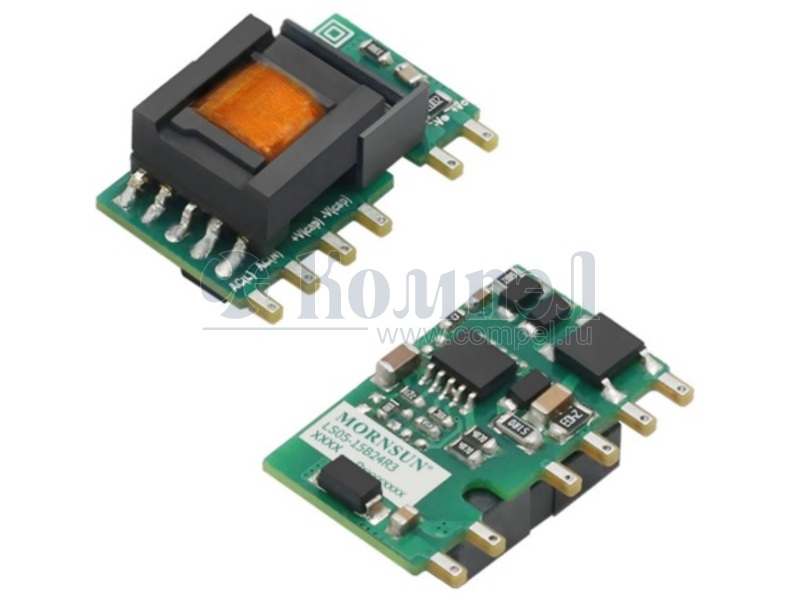

LS05-15B05R3

Mornsun
AC/DC Converter LS05-15BxxR3 Series FEATURES 5W, DIY AC/DC converter  Ultra-wide 85 - 418VAC and 100 - 591VDC input voltage range  Accepts AC or DC input (dual-use of same terminal)  Operating ambient temperature range: -40℃ to +85℃  High I/O isolation test voltage up to 3600VAC       RoHS Multi application, flexible layout Compact size, high power density, green power Controlla...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 27.2×14.73×11 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LS05-13B05R3 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LS05-13B05R3-F (MORNSUN)

— на поддоне 200 шт — — — — — — — AC-DC Regulated Power Supply Module
A+ LS05-26B05R3 (MORNSUN)

— 3 шт

 — — — — — AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid
A+ LO05-12B05 (MORNSUN)

— 1 шт — — — AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid

Файлы 1

показать свернуть
AC/DC Converter LS05-15BxxR3 Series FEATURES 5W, DIY AC/DC converter  Ultra-wide 85 - 418VAC and 100 - 591VDC input voltage range  Accepts AC or DC input (dual-use of same terminal)  Operating ambient temperature range: -40℃ to +85℃  High I/O isolation test voltage up to 3600VAC       RoHS Multi application, flexible layout Compact size, high power density, green power Controllable life and adjustable cost No-load power consumption 0.1W Output short circuit, over-current protection Designed to meet IEC/EN/UL62368 standards LS05-15BxxR3 series is one of Mornsun’s highly efficient green power AC-DC Converter series. They feature wide input range accepting either AC or DC voltage, high reliability, low power consumption and reinforced isolation. All models are particularly suitable for industrial control, electric power, instrumentation and smart home applications which have high requirement for dimension and don’t have high requirement on EMC. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Part No. Output Power Nominal Output Voltage and Current (Vo/Io) Efficiency at 230VAC (%) Typ. Capacitive Load (uF) Max. LS05-15B03R3 3.3W 3.3V/1000mA 69 2200 5V/1000mA 76 1500 Certification LS05-15B05R3 CE (Pending) LS05-15B09R3 9V/560mA 77 680 12V/420mA 79 470 LS05-15B15R3 15V/340mA 79 330 LS05-15B24R3 24V/210mA 81 100 LS05-15B12R3 5W Note: 1. The nominal output voltage refers to the voltage applied to the load terminal after adding external circuits. 2. If the product is used in a severe vibration application, it needs to be glued and fixed. Input Specifications Item Input Voltage Range Input Certified Voltage Range Operating Conditions Min. Typ. Max. AC input 85 -- 418 VAC DC input 100 -- 591 VDC AC input 100 -- 277 VAC DC input 140 -- 390 VDC Hz 47 -- 63 115VAC -- -- 0.2 230VAC -- -- 0.1 115VAC -- 10 -- 230VAC -- 20 -- Input Frequency Input Current Inrush Current Unit A 1A, slow-blow, required (The actual use needs to be selected according to the application enviroment) Recommended External Input Fuse Hot Plug Unavailable Output Specifications Item Operating Conditions Min. Typ. Max. Output Voltage Accuracy 10% - 100% load -- ±5 -- Line Regulation Rated load -- ±1.5 -- Load Regulation 10% - 100% load -- ±3 -- Ripple & Noise* 20MHz bandwidth (peak-to-peak value), 10% - 100% load -- 80 150 mV -- ±0.15 -- %/°C Temperature Coefficient 2020.12.25-A/0 Unit % Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на LS05-15B05R3

Subject:

Дата модификации: 25.12.2020

Размер: 1.45 Мб

6 стр.

    Публикации 2

    показать свернуть
    22 марта 2021
    новость

    LS/R3 – стоимость ниже, размер меньше. Новое поколение компактных AC/DC Mornsun на печатную плату

    Компания Mornsun выпустила LS/R3 – новое поколение (R3) популярного семейства LS компактных AC/DC–преобразователей для монтажа на печатную плату. Семейство LS является ядром для построения собственного изолированного источника питания малой... ...читать

    01 апреля 2020
    статья

    Бюджетный и надежный источник питания для маломощного устройства? – Mornsun!

    Александр Русу (г. Одесса) Компактные источники питания Mornsun изготавливаются как в виде миниатюрных открытых печатных плат (семейство LS с мощностью 1…15 Вт; семейство LO мощностью 3…65 Вт), устанавливаемых на основную плату... ...читать
