PV150-29B12

Mornsun
DC/DC Converter PV150-29Bxx Series 150W isolated DC-DC converter with ultra-wide, ultra-high 250 -1500VDC input for Renewable Energy RoHS FEATURES  Ultra-wide input voltage range of 250 - 1500VDC  Industrial grade operating temperature -40℃ to +70℃  High I/O isolation test voltage of 4000VAC  High efficiency, low ripple & noise  High reliability, long lifespan  Input undervoltage p...
развернуть ▼ свернуть ▲

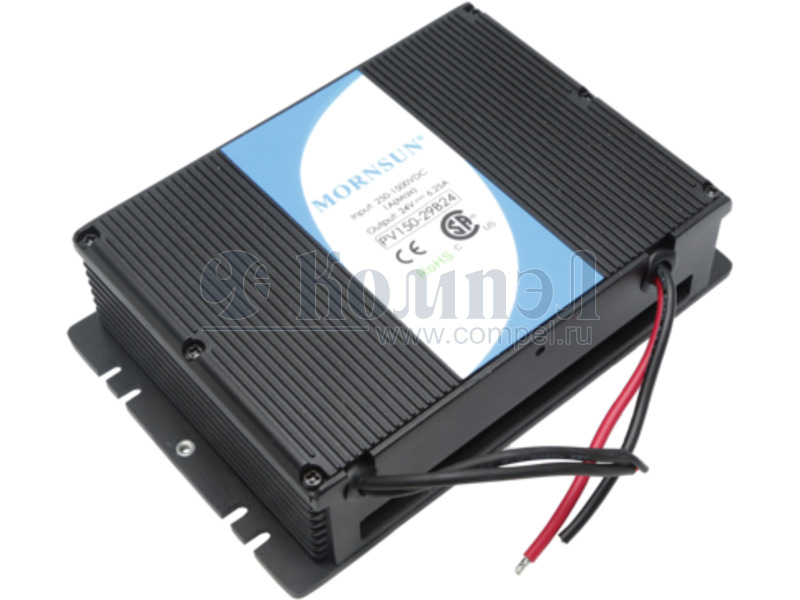

Внешний вид PV150-29B32

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
  Комплекс защит: от пониженного входного напряжения, обратного входного напряжения, КЗ, перегрузки, перенапряжения
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Размер 168×111.2×42.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- RSDH-150-12 (MW)

— в коробках 8 шт КЗ, перегрузка, перенапряжения, перегрев, от пониженного входного напряжения, обратной полярности — — — — — — — — — — —
A- DDRH-120-12 (MW)

— в коробках 2 шт КЗ, переполюсовки, пониженного входного напряжения, перегрузки, перегрева — — — — — — — — — — —
A- PV200-27B12 (MORNSUN)

—

 — — — — — — — — — — — — — —

Файлы 1

показать свернуть
DC/DC Converter PV150-29Bxx Series 150W isolated DC-DC converter with ultra-wide, ultra-high 250 -1500VDC input for Renewable Energy RoHS FEATURES  Ultra-wide input voltage range of 250 - 1500VDC  Industrial grade operating temperature -40℃ to +70℃  High I/O isolation test voltage of 4000VAC  High efficiency, low ripple & noise  High reliability, long lifespan  Input undervoltage protection, reverse input voltage protection, output short circuit, over-current, over-voltage protection  Operating up to 5000m altitude CSA-C22.2 No.107.1-16 EN62109-1 PV150-29Bxx is a regulated DC-DC converter with an ultra-wide and ultra-high DC input of 250-1500VDC, which design based on standard of CSA-C22.2 No.107.1, EN62109. the products feature high efficiency, high reliability, high insulation and a high level of safety protection. It is widely used in renewable energy industries such as photovoltaic inverter, energy storage systems, charging pile, industrial control. The converters provide multiple protection features and guarantee stable and safe operating environments even under abnormal working conditions. For extremely harsh EMC environment, we recommend using the application circuit show in Design Reference of this datasheet. Selection Guide Certification Part No. PV150-29B12 PV150-29B15 CSA/EN Output Power 120W Nominal Output Voltage and Current (Vo/Io) 12V/10000mA Efficiency at 800VDC(%) Typ. 84 Capacitive Load (µF) Max. 3500 15V/8000mA 85 3000 24V/6250mA 87 2000 28V/5360mA 87 2000 32V/4690mA 87 1500 48V/3125mA 88 1000 PV150-29B24 PV150-29B28 PV150-29B32 150W PV150-29B48 Input Specifications Item Operating Conditions Input Voltage Range Input Current Inrush Current Input Undervoltage Protection Min. Typ. Max. Unit 1500 VDC 250 -- 250VDC -- -- 1 800VDC -- -- 0.4 800VDC -- -- 100 1500VDC -- -- 200 Lockout activation range 215 -- 235 Lockout deactivation range 230 -- 250 A VDC 4A/1500VDC, required External Input fuse Hot Plug Unavailable Output Specifications Item Operating Conditions Min. Typ. Max. Output Voltage Accuracy Line Regulation Full load -- ±2 -- Rated load -- ±1 -- Load Regulation 0% - 100% load -- ±2 -- Ripple & Noise* 20MHz bandwidth (peak-to-peak value) -- -- 300 mV -- ±0.02 -- %/℃ Temperature Coefficient Short Circuit Protection % Hiccup, continuous, self-recovery ≥110%Io, hiccup, self-recovery Over-current Protection Over-voltage Protection Unit 12V output ≤20VDC 15V output ≤25VDC 24V output ≤32VDC 28V output ≤35VDC 32V output ≤45VDC 48V output ≤60VDC 2021.05.30-A/5 Page 1 of 4 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на PV150-29B48

PV150-29Bxx Keywords:

Дата модификации: 22.12.2021

Размер: 1.69 Мб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.

    DCWN03B-15 (MW)
