DC/DC Converter for SiC Driver QAxxxHC-R3 Series DC-DC module power supply specialized for SIC driver FEATURES   High efficiency up to 87% SIP package  I/O isolation test voltage: 5000VAC(reinforced insulation) RoHS Report UL62368-1 EN62368-1  Max. Capacitive Load: 2200µF  Ultra-low isolation capacitance  Operating ambient temperature range: -40℃ to +105℃  Continuous short-...
развернуть ▼ свернуть ▲

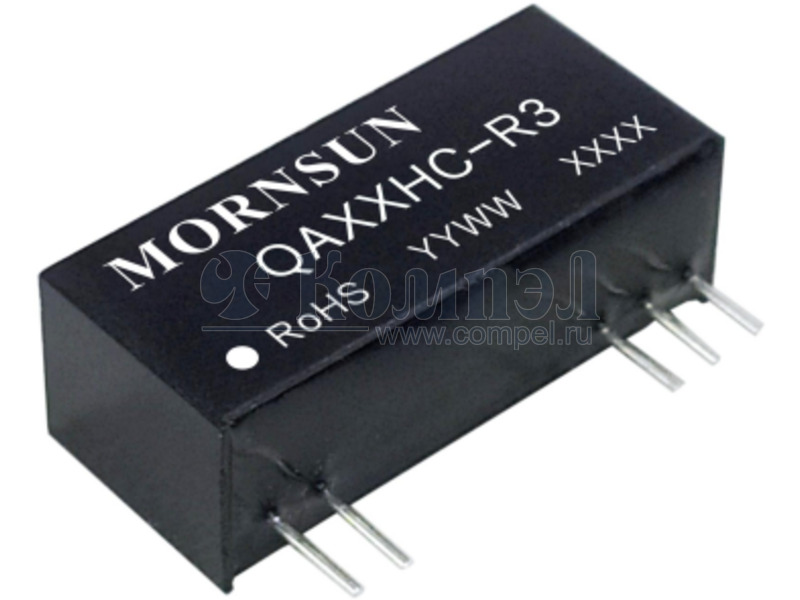

Внешний вид серии QA-HC-R3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
КПД
Напряжение изоляции вход-выход
Размер 27.4×9.5×12 мм
Рабочая температура
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- QA123HC-1504R3 (MORNSUN)

— — — — — — — — —
A- QA151C3 (MORNSUN)

— в линейках 25 шт — — — — — — — —

Файлы 1

показать свернуть
DC/DC Converter for SiC Driver QAxxxHC-R3 Series DC-DC module power supply specialized for SIC driver FEATURES   High efficiency up to 87% SIP package  I/O isolation test voltage: 5000VAC(reinforced insulation) RoHS Report UL62368-1 EN62368-1  Max. Capacitive Load: 2200µF  Ultra-low isolation capacitance  Operating ambient temperature range: -40℃ to +105℃  Continuous short-circuit protection Industry standard pin-out QAxxxHC-R3 is DC-DC module power supplie designed for SiC driver requiring two sets of isolation power supply. The mode of common ground outputs is adopted internally for better energy provision of SiC turn-on and turn-off. Output short-circuit protection and self-recovery capabilities are also provided. General application includes: 1. Universal converter 2. AC servo drive system 3. Electric welding machine 4. Uninterruptible power supply (UPS) Selection Guide Input Certification Voltage(VDC) Part No. Full Load/No (Range) QA123HC-1504R3 QA153HC-1504R3 UL/EN QA243HC-1504R3 QA123HC-2005R3 QA153HC-2005R3 QA243HC-2005R3 Output Current(mA, Typ.) Load 12 (10.8-13.2) 15 (13.5-16.5) 24 (21.6-26.4) 12 (10.8-13.2) 15 (13.5-16.5) 24 (21.6-26.4) Voltage (VDC) +Vo1/+Vo2 Current (mA) +Io1/+Io2 Full Load Efficiency (%) Typ. 215/8 171/8 2200 82/87 +15.0/-4.0 +120/-120 131/10 2200 77/82 213/14 167/8 Max. Capacitive Load(µF) 2200 470 82/87 +20.0/-5.0 +90/-90 129/11 2200 76/81 2200 Input Specifications Item Operating Conditions Input Voltage (1sec. max.) Min. Typ. Max. Vin=12VDC DC -0.7 -- 18 Vin=15VDC DC -0.7 -- 21 Vin=24VDC DC -0.7 -- 30 Input Filter Unit VDC Capacitance Filter Hot Plug Unavailable Output Specifications Item Output Voltage QA123HC-1504R3 QA153HC-1504R3 Operating Conditions Min. Typ. Max. +Vo Vin=12VDC, Pin10 & Pin9 +Io= +120mA 14.25 15.00 15.75 -Vo Vin=12VDC, Pin9 & Pin8 -Io= -120mA -3.60 -3.80 -4.00 +Vo Vin=15VDC, Pin10 & Pin9 +Io= +120mA 13.80 14.55 15.30 2022.07.19-A1 Unit VDC Page 1 of 7 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
