TDA51SCANHC

Mornsun
TDA51SCANHC SOIC package isolated CAN transceiver Package Features  Ultra-small, ultra-thin, chip scale SOIC package  Compliant with ISO11898-2 standard  Integrate efficiently power supply  I/O power supply range supports 4.5V to 5.5V  High isolation to 5000Vrms  Bus-Pin ESD protection up to 5kV(HBM)  Baud rate up to 1Mbps  -40V to +40V bus fault protection  High CMTI...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Кол-во каналов передачи данных
Кратковременная импульсная защита ±
Диапазон питающих напряжений
Диапазон рабочих температур
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Каналов Защита U пит Iпотр Аналог T раб Примечание Карточка
товара
P- TPT71044-SOBR (3PEAK)

SO-16 SOIC16 в ленте 1500 шт

 — — Isolated CAN, 5kv rms Viso, 100kV/μs CMTI
P- CA-IS3052W (CHIPANLG)

SO-16 SOIC16 в ленте 100 шт

 — ± — — —

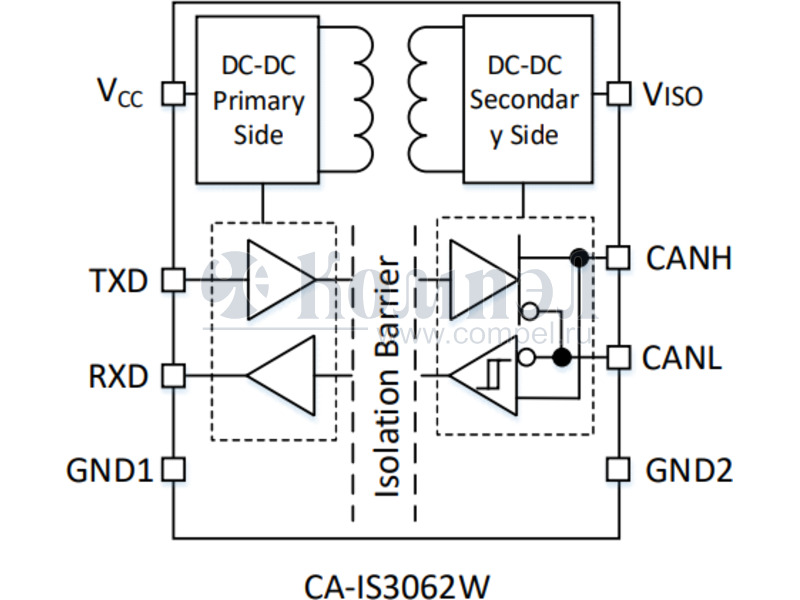

F~ CA-IS3062W (CHIPANLG)

SO-16 SOIC16 в ленте 1000 шт

 — ± — — — —

Файлы 1

показать свернуть
TDA51SCANHC SOIC package isolated CAN transceiver Package Features  Ultra-small, ultra-thin, chip scale SOIC package  Compliant with ISO11898-2 standard  Integrate efficiently power supply  I/O power supply range supports 4.5V to 5.5V  High isolation to 5000Vrms  Bus-Pin ESD protection up to 5kV(HBM)  Baud rate up to 1Mbps  -40V to +40V bus fault protection  High CMTI: 150 kV (typical)  TXD dominant time-out function  Nanosecond communication delay  The bus supports maximum 110 nodes  Industrial operating ambient temperature range: -40℃ to +125℃ Applications  Industrial automation, control, sensors and drive systems  Building and greenhouse environmental control(HVAC) automation  Security system  Transport  Medical treatment  Telecommunication  CAN Bus standard such as CAN open, Device Net, NMEA2000, ARNIC825, ISO11783, CAN Kingdom, CAN aerospace Functional Description TDA51SCANHC is a isolated CAN Bus transceiver, which is compliant with ISO11898-2 standard. TDA51SCANHC integrate 5 V efficiently power. The TDA51SCANHC provide differential transmitting and receiving capability between the CANH protocol controller and the physical layer bus. It is capable of running at data rates of up to 1 Mbps. The device has the function of series line, over-voltage(-40V to 40V), ground loss protection and thermal shutdown so that it is especially suitable for working in harsh environment. 2022.04.25-A/4 Page 1 of 9 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на TDA51SCANHC

_x0001_ Keywords:

Дата модификации: 12.05.2022

Размер: 1.26 Мб

9 стр.
