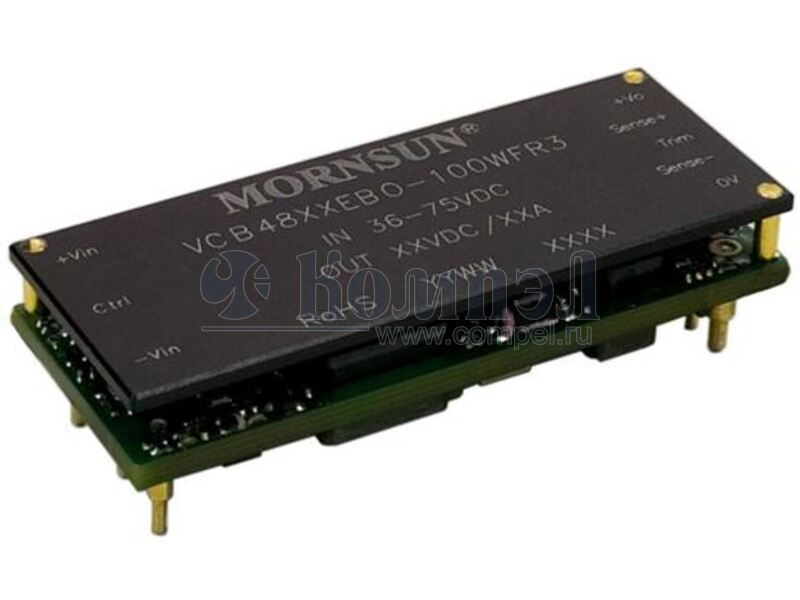

VCB4805EBO-100WFR3

Mornsun
DC/DC Converter VCB48_EBO-100W(F)R3 Series FEATURES 100W isolated DC-DC converter Wide input and regulated single output  Wide input voltage range: 36-75 VDC  High efficiency up to 93%  I/O isolation test voltage 1.5K VDC  Operating ambient temperature range: -40℃ to +100℃  Input under-voltage protection, output short circuit, over-current, over–voltage protection, over-temperature prot...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности стандарт, подстройка выхода, теплоотвод, Remote Sense, изолированный
Комплекс защит от пониженного входного напряжения, КЗ, перегрузки, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Напряжение изоляции вход-выход
Размер 58.42×22.86×12.7 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 20

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URF4805QB-150WR3 (MORNSUN)

на поддоне 5 шт
A- RSD-150D-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 150 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- MHB100-24S05 (MW)

1 шт DC-DC модульный преобразователь - Примечания: DC-DC, 100Вт, вход 18…36В, выход 5В/20А, ... короткого замыкания, перегрузки, перенапряжения, перегрева DC-DC, 100Вт, вход 18…36В, выход 5В/20А, рег.выхода ±10% Uном, изоляция 1500В DC, в корпусе на печатную плату 57.9х61x12.7мм, -40…+100°С, дист вкл/выкл
A- RSD-100D-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- VCB4805SBO-100WR3 (MORNSUN)

10 шт на плату, сквозные отверстия, открытый открытый, подстройка выхода, Remote Sense, изолированный КЗ, перегрузки, от пониженного входного напряжения
A- NID100-5 (MW)

1 шт
A- SD-100B-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 19...36 ... короткого замыкания, перегрузки, перенапряжения
A- SD-100C-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 36...72 ... короткого замыкания, перегрузки, перенапряжения
A- SD-100D-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 72...144... короткого замыкания, перегрузки, перенапряжения
A- RSD-100C-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 33.6...6... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-150C-5 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- MHB100-48S05 (MW)

DC-DC модульный преобразователь - короткого замыкания, перегрузки, перенапряжения, перегрева
A- MHB150-48S05 (MW)

1 шт DC-DC модульный преобразователь - короткого замыкания, перегрузки, перенапряжения, перегрева
A- VCB4805EBO-100WR3 (MORNSUN)

3 шт на плату, сквозные отверстия, открытый открытый, подстройка выхода, Remote Sense, изолированный КЗ, перегрузки, от пониженного входного напряжения
A- URF1D05HB-150WHR3 (MORNSUN)

КЗ, перегрева, перегрузки, перенапряжения, от пониженного входного напряжения Suitable for railway application
A- URF1D05HB-150WR3 (MORNSUN)

КЗ, перегрева, перегрузки, перенапряжения, от пониженного входного напряжения Suitable for railway application
A- URF2405QB-100WFR3 (MORNSUN)

5 шт КЗ, перегрева, перегрузки, перенапряжения, от пониженного входного напряжения
A- URF2405QB-100WHR3 (MORNSUN)

61 шт КЗ, перегрева, перегрузки, перенапряжения, от пониженного входного напряжения
A- URF2405QB-100WR3 (MORNSUN)

на поддоне 5 шт КЗ, перегрева, перегрузки, перенапряжения, от пониженного входного напряжения
A- URF4805QB-100WFR3 (MORNSUN)



Файлы 1

показать свернуть
DC/DC Converter VCB48_EBO-100W(F)R3 Series FEATURES 100W isolated DC-DC converter Wide input and regulated single output  Wide input voltage range: 36-75 VDC  High efficiency up to 93%  I/O isolation test voltage 1.5K VDC  Operating ambient temperature range: -40℃ to +100℃  Input under-voltage protection, output short circuit, over-current, over–voltage protection, over-temperature protection Patent Protection RoHS  Industry standard package: 1/8 brick  Meet IEC/UL/EN62368 standard VCB48_EBO-100W(F)R3 series of isolated 100W DC-DC converter products with an wide 2:1 input voltage range. They feature efficiencies up to 93%, input to output isolation is tested with 1500VDC and the converter safety operate ambient temperature of -40℃ to +100℃, input under-voltage protection, output over-voltage, over-current, short-circuit protection, over-temperature protection. They are ideally and widely used in applications such as industrial control, electric power, instruments and communications. Selection Guide Part No. Certification Input Voltage (VDC) ① VCB4805EBO-100W(F)R3 VCB4812EBO-100W(F)R3 -- VCB4815EBO-100W(F)R3 VCB4824EBO-100W(F)R3 VCB4828EBO-100W(F)R3 Nominal (Range) 48 (36-75) 48 (36-75) 48 (36-75) 48 (36-75) 48 (36-75) Output Full Load ③ Efficiency (%) Min./Typ. Capacitive Load (µF)Max. Max. Voltage (VDC) Current(A) Max./Min. 75 5 20/0 90/92 6000 75 12 8.3/0 91/93 2000 75 15 6.67/0 91/93 2000 75 24 4.17/0 90/92 1000 75 28 3.57/0 90/92 1000 ② Notes: 1 Use “F” suffix for heat sink mounting. We recommend to choose modules with a heat sink for enhanced heat dissipation and applications with extreme temperature requirements; 2 Exceeding the maximum input voltage may cause permanent damage; 3 Efficiency is measured in nominal input voltage and rated output load. Input Specifications Item Input Current (full load / no-load) Reflected Ripple Current Operating Conditions Nominal input voltage Surge Voltage (1sec. max.) Min. Typ. Max. -- 2264/20 2315/30 -- 30 100 Unit mA -0.7 -- 80 VDC Start-up Voltage -- -- 36 VDC Start-up Current -- -- 5 A Input Under-voltage Protection 26 29 -- VDC -- -- 100 ms Start-up Time Nominal input voltage & constant resistance load Input Filter π filter Unavailable Hot Plug Ctrl ① Module on Ctrl pin open or pulled high (TTL 3.5-12VDC) Module off Ctrl pin pulled low to GND (0-1.2VDC) Input current when off -- 3 10 mA Note: ①The Ctrl pin voltage is referenced to input GND. 2021.06.15-A/2 Page 1 of 9 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на VCB4805EBO-100WFR3

VCB48_EBO-100WR3 Keywords:

Дата модификации: 23.06.2021

Размер: 2.9 Мб

9 стр.
