ADS-15524

MEAN WELL
AC-DC (DC-DC), 155Вт, Uвх=88-264VAC (124-370VDC), один выход 24В/6.5А, на выходе DC-DC 5В/3А, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 199х110х50 мм, -10...+50°С (70%) Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии ADS-155

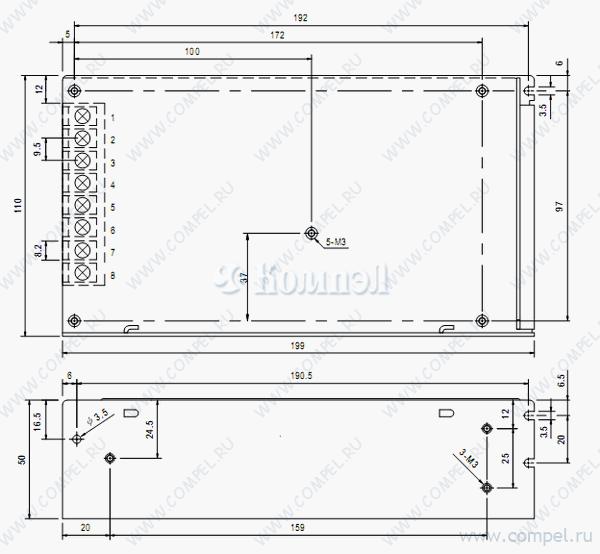

Чертеж серии ADS-155



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, функция DC-DC, ограничение тока
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 199×110×50 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
ADS-155 155W Single Output with 5V, 3A DC-DC Converter series ■ ‧ ‧ ‧ ‧ ‧ ‧ ‧  Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 SPECIFICATION MODEL OUTPUT INPUT UL62368-1 ADS-15512 ADS-15524 CH1 CH2 CH1 CH2 CH1 CH2 DC VOLTAGE 12V 5V 24V 5V 48V 5V RATED CURRENT 11.5A 3A 5.8A 3A 2.9A 3A CURRENT RANGE 0 ~ 12.5A 0 ~ 3A 0 ~ 6.5A 0 ~ 3A 0 ~ 3.2A 0 ~ 3A RATED POWER 153W RIPPLE & NOISE (max.) Note.2 150mVp-p 154.2W CH1:10.8 ~ 13.2V VOLTAGE TOLERANCE Note.3 ±2.0% 154.2W 100mVp-p 150mVp-p 100mVp-p 240mVp-p 100mVp-p ±5.0% VOLTAGE ADJ. RANGE ±3.0% CH1:21.6 ~ 26.4V ±1.0% ±3.0% CH1:43.2 ~ 52.8V ±1.0% LINE REGULATION ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1.0% ±2.0% ±0.5% ±2.0% ±1.0% ±1.0% SETUP, RISE TIME 1000ms, 90ms/230VAC HOLD UP TIME (Typ.) 24ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.92 EFFICIENCY (Typ.) 77% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.5A/115VAC OVERLOAD PROTECTION OVER VOLTAGE WORKING TEMP. 2000ms, 90ms/115VAC at full load 20ms/115VAC at full load 124 ~ 370VDC 82% 82% 1.5A/230VAC COLD START 23A/115VAC <1mA / 240VAC 45A/230VAC 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is reoved CH1:13.8 ~ 16.2V CH1:27.6 ~ 32.4V CH1:55.2 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover -10 ~ +60℃ (Refer to "Derating Curve") WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 20 ~ 90% RH non-condensing SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 approved -20 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 MTBF 202.3K hrs min. MIL-HDBK-217F (25℃) 199*110*50mm (L*W*H) 1Kg; 16pcs/16Kg/0.95CUFT DIMENSION PACKING NOTE ADS-15548 OUTPUT NUMBER LEAKAGE CURRENT OTHERS BS EN/EN62368-1 IEC62368-1 TPTC004 ℃     http://www.meanwell.com) ℃℃ ※：https://www.meanwell.com/serviceDisclaimer.aspx File Name:ADS-155-SPEC 2021-06-28 PDF
Документация на ADS-15548

未命名 -1

Дата модификации: 28.06.2021

Размер: 585.9 Кб

2 стр.

ADS-155 155W Single Output with 5V, 3A DC-DC Converter series Features : Universal AC input / Full range Built-in active PFC function Protections: Short circuit / Overload / Over voltage Cooling by free air convection 100% full load burn-in test Fixed switching frequency at PFC 67KHz, PWM 134KHz 2 years warranty SPECIFICATION MODEL OUTPUT INPUT ADS-15512 CH2 CH1 CH2 CH1 DC VOLTAGE 12V 5V 24V 5V 48V 5V RATED CURRENT 11.5A 3A 5.8A 3A 2.9A 3A CURRENT RANGE 0 ~ 12.5A 0 ~ 3A 0 ~ 6.5A 0 ~ 3A 0 ~ 3.2A 0 ~ 3A RATED POWER 153W 154.2W 100mVp-p RIPPLE & NOISE (max.) Note.2 150mVp-p 150mVp-p VOLTAGE ADJ. RANGE CH1:10.8 ~ 13.2V VOLTAGE TOLERANCE Note.3 2.0% CH1:21.6 ~ 26.4V 1.0% 3.0% CH2 154.2W 100mVp-p 3.0% 240mVp-p CH1:43.2 ~ 52.8V 1.0% 100mVp-p 5.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 2.0% 0.5% 2.0% 1.0% 1.0% SETUP, RISE TIME 1000ms, 90ms/230VAC HOLD UP TIME (Typ.) 24ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.92 EFFICIENCY (Typ.) 77% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.5A/115VAC OVERLOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION 2000ms, 90ms/115VAC at full load 20ms/115VAC at full load 124 ~ 370VDC 82% COLD START 20A/115VAC <1mA / 240VAC 40A/230VAC 105 ~ 135% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is reoved CH1:13.8 ~ 16.2V CH1:27.6 ~ 32.4V CH1:55.2 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover -10 ~ +60 (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 EMC IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 202.3K hrs min. MIL-HDBK-217F (25 199*110*50mm (L*W*H) 1Kg; 16pcs/16Kg/0.95CUFT DIMENSION 82% 1.5A/230VAC MTBF PACKING NOTE ADS-15548 CH1 LEAKAGE CURRENT OTHERS ADS-15524 OUTPUT NUMBER ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) File Name:ADS-155-SPEC 2011-06-16 PDF
Документация на серию ADS-155

ADS-155.cdr

Дата модификации: 24.08.2011

Размер: 350.1 Кб

2 стр.
