ES18A28-P1J

MEAN WELL
AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 28 В; U1: 28 В; I1: до 640 мА; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии ES18A

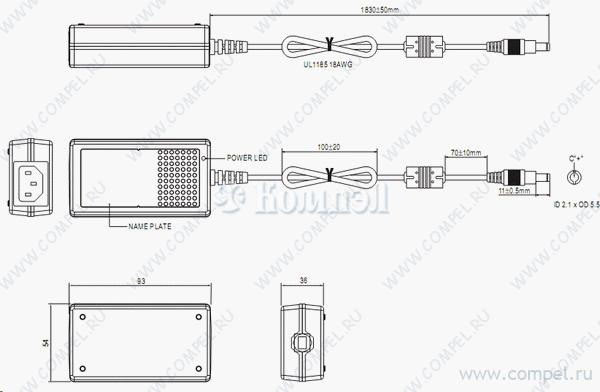

Чертеж серии ES18A



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум
Размер 93×54×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ GST18A28-P1J (MW)

— 1 шт КЗ, перегрузка, перенапряжение — — — —
A+ GST18B28-P1J (MW)

—

 настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GST18E28-P1J (MW)

— 1 шт КЗ, перегрузка, перенапряжение — — — — —
A+ GST18U28-P1J (MW)

—

 КЗ, перегрузка, перенапряжение — — — — —

Файлы 1

показать свернуть
ES18A 9~18W AC-DC Single Output Desktop series Features : Universal AC input / Full range 3 pole AC inlet IEC320-C14 Class power ( with earth pin) Full output 3~48V safety approval Protections: Short circuit / Over load / Over voltage RCC control circuit and regulated Fully enclosed plastic case LED for power on Approvals: UL/ CUL / TUV / BSMI / CCC / CB / CE / FCC 1 year warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. ES18A03-P1J ES18A05-P1J ES18A07-P1J ES18A09-P1J ES18A12-P1J ES18A15-P1J ES18A18-P1J ES18A24-P1J ES18A28-P1J ES18A48-P1J SAFETY MODEL NO. DC VOLTAGE OUTPUT INPUT geprUfre Sicherheit ES18A03 Note.2 3.3V ES18A05 ES18A07 ES18A09 ES18A12 ES18A15 ES18A18 ES18A24 ES18A28 5V 7.5V 9V 12V 15V 18V 24V 28V ES18A48 48V 3.0A 2.0A 2.0A 1.50A 1.20A 1.0A 0.75A 0.64A 0.375A RATED CURRENT 2.72A CURRENT RANGE 0.3 ~ 2.72A 0.3 ~ 3.0A 0.3 ~ 2.0A 0.2 ~2.0A 0.15 ~ 1.50A 0.1 ~ 1.20A 0.1 ~ 1.0A RATED POWER (max.) 9W 15W 15W 18W 18W 18W 18W 18W 18W 18W 50mVp-p 80mVp-p 80mVp-p 80mVp-p 100mVp-p 150mVp-p 180mVp-p 240mVp-p 240mVp-p VOLTAGE ADJ. RANGE Fixed VOLTAGE TOLERANCE Note.4 5.0% RIPPLE & NOISE (max.) Note.3 50mVp-p 0.1 ~ 0.75A 0.06 ~ 0.64A 0.05 ~ 0.375A 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% LINE REGULATION Note.5 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.6 5.0% 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% SETUP, RISE, HOLD TIME VOLTAGE RANGE 300ms, 100ms, 16ms at full load 90 ~ 264VAC 135 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 55% AC CURRENT INRUSH CURRENT (max.) 0.5A / 100VAC LEAKAGE CURRENT(max.) OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 70% 72% 74% 76% 77% 78% 80% 81% 82% 40A / 230VAC 0.75mA / 240VAC 130 ~ 350% rated output power 110 ~ 200% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 105 ~ 135% rated output voltage Protection type : Clamp by zener diode, output short 0 ~ +50 (Refer to output load derating curve) 20% ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03% / (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336, CCC GB4943 Approved I/P-O/P:3KVAC , I/P-FG:1.5KVAC I/P-O/P, I/P-FG:100M Ohms / 500VDC SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254 class B (Note. 7) HARMONIC CURRENT Compliance to EN61000-3-2,3, GB17625.1 OTHERS CONNECTOR NOTE EMS IMMUNITY MTBF DIMENSION Compliance to EN61000-4-2,3,4,5,6,8,11, Light industry level, criteria A PACKING PLUG 500Khrs min. MIL-HDBK-217F(25 ) 93*54*36mm (L*W*H) 250g ; 60pcs / 16kg / CARTON Standard type P1J: 2.1 * 5.5 * 11mm, tuning fork type, center positive for stock ; Other type available by customer requested CABLE Standard type UL1185 6ft (with ferrite core) for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerance: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 20% to 100% rated load 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:ES18A-SPEC 2006-03-28 PDF
Документация на серию ES18A

\\Fileserver-s\doc-control\do

Дата модификации: 27.07.2006

Размер: 167.3 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
