GS18A24-P1J

AC/DC преобразователь: сетевой адаптер; 18 Вт; выход 24В @ 0.75А; вход: 90…264VAC / 135…370VDC; 0...40°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Шум

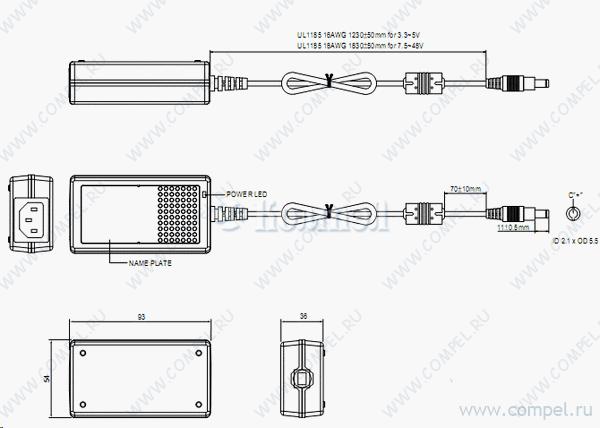

Размер 93×54×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P+ GST18A24-P1J (MW) 1 шт настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
P+ GST25A24-P1J (MW) 1 шт настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ GST18E24-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GS18E24-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 24 В; U1: 24 В; I1: до 750 мА; Ста... в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GS18U24-P1J (MW)

A+ GST18B24P1J (MW)

A+ GST18U24-P1J (MW)

A+ GST18U24-P1JW (MW)

A+ SGA18E24-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GE18I24-P1J (MW)

A+ GSM18B24-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 24 В; U1: 24 В; I1: до 750 мА; Ста... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение, перегрев возможность применения в медицине
A+ GSM18E24-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 18 Вт; Выход: 24 В; U1: 24 В; I1: до 750 мА; Ста... в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение возможность применения в медицине
A+ GSM18U24-P1J (MW)

возможность применения в медицине

Файлы 1

показать свернуть
GS18A 10~18W AC-DC Single Output Desktop series Features : Universal AC input / Full range No load power consumption<0.5W Pass energy star(CEC) level for 5~48V output 3 pole AC inlet IEC320-C14 Class power ( with earth pin) Full output 3~48V safety approval Protections: Short circuit / Over load / Over voltage Fully enclosed plastic case LED indicator for power on Approvals: UL/ CUL / TUV / BSMI / CB / FCC / CE Pass LPS for 9~48V output 1 year warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. GS18A03-P1J GS18A05-P1J GS18A07-P1J GS18A09-P1J GS18A12-P1J GS18A15-P1J GS18A18-P1J GS18A24-P1J GS18A28-P1J GS18A48-P1J SAFETY MODEL NO. DC VOLTAGE OUTPUT INPUT geprUfre Sicherheit GS18A03 Note.2 3.3V GS18A05 GS18A07 GS18A09 GS18A12 GS18A15 GS18A18 GS18A24 GS18A28 5V 7.5V 9V 12V 15V 18V 24V 28V GS18A48 48V 3.0A 2.0A 2.0A 1.50A 1.20A 1.0A 0.75A 0.64A 0.375A 0 ~ 0.375A RATED CURRENT 3.0A CURRENT RANGE 0 ~ 3.0A 0 ~ 3.0A 0 ~ 2.0A 0 ~2.0A 0 ~ 1.50A 0 ~ 1.20A 0 ~ 1.0A 0 ~ 0.75A 0 ~ 0.64A RATED POWER (max.) 10W 15W 15W 18W 18W 18W 18W 18W 18W 18W 50mVp-p 80mVp-p 80mVp-p 80mVp-p 100mVp-p 150mVp-p 180mVp-p 240mVp-p 240mVp-p VOLTAGE TOLERANCE Note.4 5.0% RIPPLE & NOISE (max.) Note.3 50mVp-p 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% LINE REGULATION Note.5 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.6 5.0% 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% SETUP, RISE, HOLD TIME VOLTAGE RANGE 500ms, 20ms, 50ms/230VAC 90 ~ 264VAC 135 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 68% AC CURRENT INRUSH CURRENT (max.) 0.5A / 100VAC LEAKAGE CURRENT(max.) OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 73% 79% 500ms, 20ms, 15ms/115VAC at full load 79% 81% 81% 82% 84% 84% 85% 45A / 230VAC 0.75mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 105 ~ 135% rated output voltage Protection type : Clamp by zener diode, output short 0 ~ +50 (Refer to output load derating curve) 20% ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03% / (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336 I/P-O/P:3KVAC , I/P-FG:1.5KVAC I/P-O/P, I/P-FG:100M Ohms / 500VDC / 25 / 70% RH SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B (Note. 7) HARMONIC CURRENT Compliance to EN61000-3-2,3 OTHERS CONNECTOR NOTE EMS IMMUNITY MTBF DIMENSION Compliance to EN61000-4-2,3,4,5,6,8,11, Light industry level, criteria A PACKING PLUG 500Khrs min. MIL-HDBK-217F(25 ) 93*54*36mm (L*W*H) 230g ; 60pcs / 15kg / CARTON Standard type P1J: 2.1 * 5.5 * 11mm, tuning fork type, center positive for stock ; Other type available by customer requested CABLE Standard type UL1185 6ft (4FT for 3.3 ~ 5V output) for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerance: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 20% to 100% rated load 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:GS18A-SPEC 2006-10-16 PDF
Документация на серию GS18A

\\Fileserver-s\doc-control\do

Дата модификации: 20.10.2006

Размер: 163.8 Кб

2 стр.
