GS18B05-P1J

AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 5 В; I1: до 3 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 2-х контактная вилка, защита по II классу
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

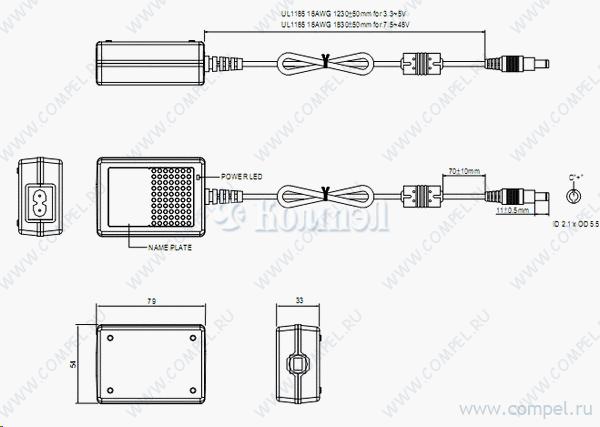

Размер 79×54×33 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 12

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ GS18A05-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 5 В; I1: до 3 А; Стабилиз... настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ SGA18E05-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GSM18E05-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 5 В; I1: до 3 А; Стабилиз... в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GST18A05-P1J (MW) 1 шт настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ GST18B05-P1J (MW)

настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GST18E05-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GST18U05-P1J (MW)

A+ GST18U05-P1JW (MW)

A+ GSM18B05-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 5 В; U1: 5 В; I1: до 3 А; Стабилиз... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GE24I05-P1J (MW) КЗ, перегрузка, перенапряжение
A+ GSM18U05-P1J (MW)

A+ GSM18U05-P1JW (MW)


Файлы 1

показать свернуть
GS18B 10~18W AC-DC Single Output Desktop series Features : Universal AC input / Full range No load power consumption<0.5W Pass energy star(CEC) level for 5~48V output 2 pole AC inlet IEC320-C8 Class power (without earth pin) Full output 3~48V safety approval Protections: Short circuit / Over load / Over voltage Fully enclosed plastic case LED indicator for power on Approvals: UL/ CUL / TUV / BSMI / CB / FCC / CE Pass LPS for 9~48V output 1 year warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. GS18B03-P1J GS18B05-P1J GS18B07-P1J GS18B09-P1J GS18B12-P1J GS18B15-P1J GS18B18-P1J GS18B24-P1J GS18B28-P1J GS18B48-P1J SAFETY MODEL NO. DC VOLTAGE OUTPUT INPUT geprUfre Sicherheit GS18B03 Note.2 3.3V GS18B05 GS18B07 GS18B09 GS18B12 GS18B15 GS18B18 GS18B24 GS18B28 5V 7.5V 9V 12V 15V 18V 24V 28V GS18B48 48V RATED CURRENT 3.0A 3.0A 2.0A 2.0A 1.50A 1.20A 1.0A 0.75A 0.64A 0.375A CURRENT RANGE 0 ~ 3.0A 0 ~ 3.0A 0 ~ 2.0A 0 ~2.0A 0 ~ 1.50A 0 ~ 1.20A 0 ~ 1.0A 0 ~ 0.75A 0 ~ 0.64A 0 ~ 0.375A RATED POWER (max.) 10W 15W 15W 18W 18W 18W 18W 18W 18W 18W 50mVp-p 80mVp-p 80mVp-p 80mVp-p 100mVp-p 150mVp-p 180mVp-p 240mVp-p 240mVp-p VOLTAGE TOLERANCE Note.4 5.0% RIPPLE & NOISE (max.) Note.3 50mVp-p 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% LINE REGULATION Note.5 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.6 5.0% 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.0% 2.0% 2.0% SETUP, RISE, HOLD TIME VOLTAGE RANGE 500ms, 20ms, 50ms/230VAC 90 ~ 264VAC 135 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 68% AC CURRENT INRUSH CURRENT (max.) 0.5A / 100VAC LEAKAGE CURRENT(max.) OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 73% 79% 500ms, 20ms, 15ms/115VAC at full load 79% 81% 81% 82% 84% 84% 85% 45A / 230VAC 0.25mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 105 ~ 135% rated output voltage Protection type : Clamp by zener diode, output short 0 ~ +50 (Refer to output load derating curve) 20% ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03% / (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336 Approved I/P-O/P:3KVAC I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B (Note. 7) HARMONIC CURRENT Compliance to EN61000-3-2,3 OTHERS CONNECTOR NOTE EMS IMMUNITY MTBF DIMENSION Compliance to EN61000-4-2,3,4,5,6,8,11, Light industry level, criteria A PACKING PLUG 500Khrs min. MIL-HDBK-217F(25 ) 79*54*33mm (L*W*H) 210g ; 60pcs / 13.5kg / CARTON Standard type P1J: 2.1 * 5.5 * 11mm, tuning fork type, center positive for stock ; Other type available by customer requested CABLE Standard type UL1185 6ft (4FT for 3.3 ~ 5V output) for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH. Ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerance: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 20% to 100% rated load 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:GS18B-SPEC 2006-10-16 PDF
Документация на серию GS18B

\\Fileserver-s\doc-control\do

Дата модификации: 20.10.2006

Размер: 164.5 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
