GS220A24-R7B

MEAN WELL
Адаптеры сетевые
развернуть ▼ свернуть ▲

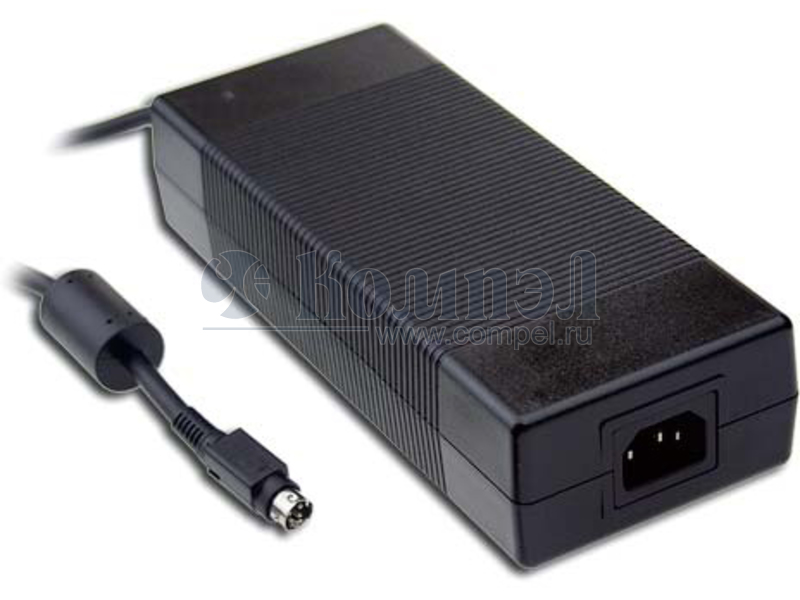

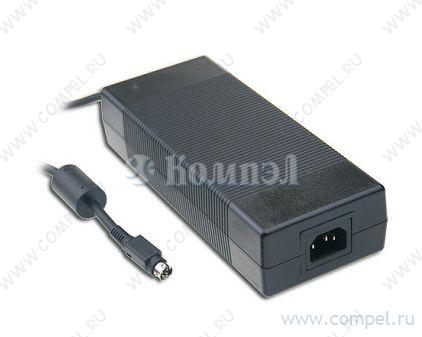

Фотография серии GS220

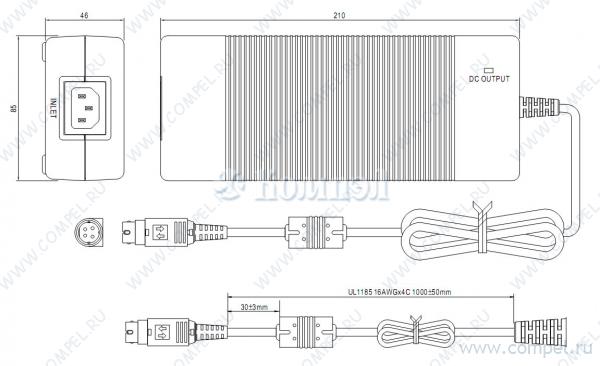

Чертеж серии GS220



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 85×210×46 мм
Рабочая температура
Примечание Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 7

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара

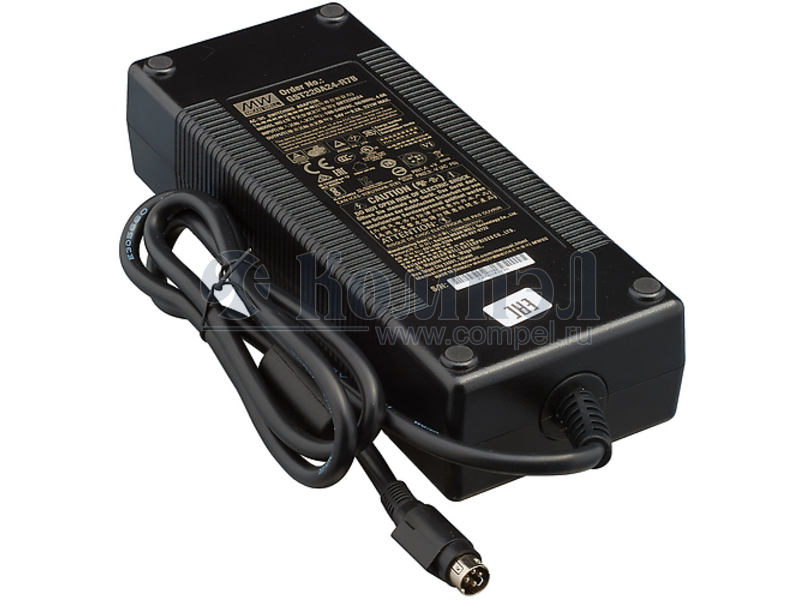

P+ GST220A24-R7B (MW)

— 1 шт ККМ, настольное исполнение, 3-х контактная вилка КЗ, перегрев, перегрузка, перенапряжение — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GSM220A24-R7B (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ GST280A24-C6P (MW)

— 1 шт

 ККМ, настольное исполнение, 3-х контактная вилка КЗ, перегрев, перегрузка, перенапряжение — — —
A+ GC220A24-R7B (MW)

— 1 шт ККМ, зарядное устройство, настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ GSM220B24-R7B (MW)

— КЗ, перегрузка, перенапряжение, перегрев — — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит

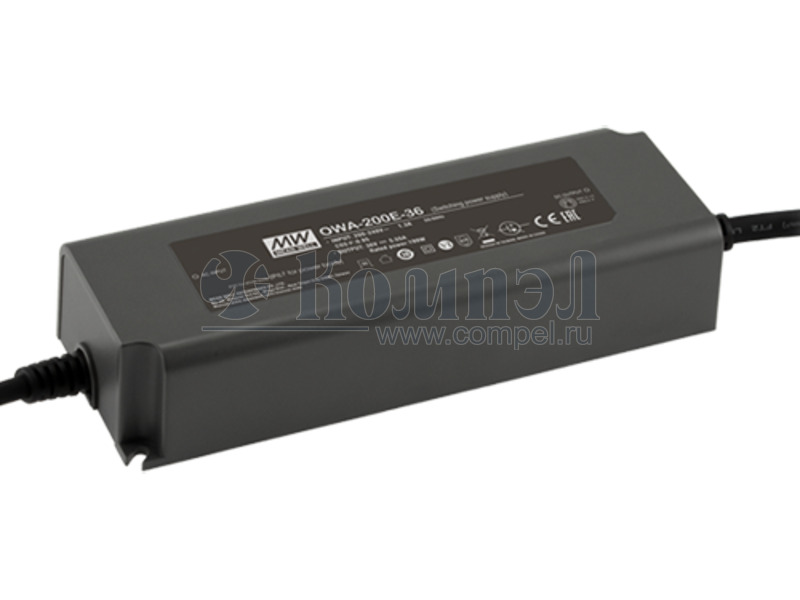

A+ OWA-200E-24 (MW)

— — КЗ, перегрузка, перенапряжение, перегрев — — — — — — — — —
A+ OWA-200U-24 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — — —

Файлы 1

показать свернуть
GS220 220W AC-DC Single Output Desktop series Features : Universal AC input / Full range 3 pole AC inlet IEC320-C14 Built-in active PFC function, PF>0.91 Protections: Short circuit / Overload / Over voltage / Over temperature Fully enclosed plastic case Approvals: UL / CUL / TUV / BSMI / CCC / CB / FCC / CE Class power ( with earth pin) LED indicator for power on No load power consumption<0.5W ENERGY STAR level compliant Meet EISA 2007(Energy Independence and Security Act) 2 years warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. SAFETY MODEL NO. DC VOLTAGE OUTPUT GS220A12-R7B GS220A15-R7B GS220A20-R7B GS220A24-R7B GS220A48-R7B GS220A12 GS220A15 15V GS220A20 20V GS220A24 24V GS220A48 48V Note.2 12V RATED CURRENT 15A 13.4A 11A 9.2A 4.6A CURRENT RANGE 0 ~ 15A 0 ~ 13.4A 0 ~ 11A 0 ~ 9.2A 0 ~ 4.6A RATED POWER (max.) 180W RIPPLE & NOISE (max.) Note.3 80mVp-p 201W 220W 221W 221W 100mVp-p 150mVp-p 180mVp-p 240mVp-p VOLTAGE TOLERANCE Note.4 5.0% 5.0% 4.0% 3.0% 2.0% LINE REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 5.0% 5.0% 4.0% 3.0% 2.0% 93.5% 94.5% Note.5 LOAD REGULATION INPUT geprUfre Sicherheit SETUP, RISE TIME Note.7 2000ms, 20ms / 230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE Note.8 90 ~ 264VAC 20ms / 230VAC 20ms / 115VAC at full load 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.91 / 230VAC EFFICIENCY (Typ.) 90% AC CURRENT INRUSH CURRENT (max.) 4A / 115VAC LEAKAGE CURRENT(max.) OVERLOAD PROTECTION OVER VOLTAGE 2000ms, 20ms / 115VAC at full load PF>0.98 / 115VAC at full load 90% 92% 2A / 230VAC 120A / 230VAC 1.5mA / 240VAC 105 ~ 135% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 105 ~ 135% rated output voltage Protection type : Shut down o/p voltage, re-power on to recover OVER TEMPERATURE 95 5 (TSW1) detect on heatsink of power transistor Protection type : Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. WORKING HUMIDITY -10 ~ +60 (Refer to output load derating curve) 20% ~ 90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE -20 ~ +85 , 10 ~ 95% RH 0.03% / (0~50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1, BSMI CNS14336, CCC GB4943 approved I/P-O/P: 3KVAC SAFETY & I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 class B / CISPR22 class B, CNS13438 class B, GB9254 class B (Note. 6) HARMONIC CURRENT Compliance to EN61000-3-2,3, GB17625.1 OTHERS CONNECTOR NOTE EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A MTBF DIMENSION PACKING PLUG 191.3Khrs min. MIL-HDBK-217F(25 ) 210*85*46mm (L*W*H) 1.1Kg; 12pcs/14.2Kg/0.73CUFT See page 2 ; Other type available by customer requested CABLE See page 2 ; Other type available by customer requested 1. All parameters are specified at 230VAC input, rated load, 25 70% RH ambient. 2. DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3. Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4. Tolerance: includes set up tolerance, line regulation, load regulation. 5. Line regulation is measured from low line to high line at rated load. 6. The power supply is considered as an independent unit, but the final equipment still need to re-confirm that the whole system complies with the EMC directives. 7. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 8. Derating may be needed under low input voltage. Please check the derating curve for more details. File Name:GS220-SPEC 2009-11-09 PDF
Документация на серию GS220

GS220.cdr

Дата модификации: 19.11.2009

Размер: 174.7 Кб

2 стр.
