GS40A05-P1J

AC/DC преобразователь: Сетевой адаптер; 40 Вт; Выход 5В/5А; Вход: 90...264VAC / 135...370VDC; 0...60°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

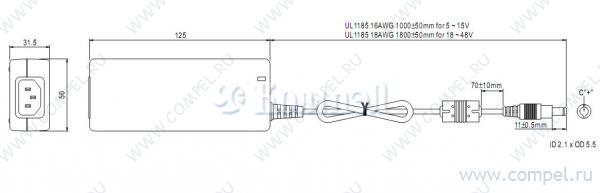

Размер 125×50×31.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 12

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P= GST40A05-P1J (MW) 1 шт PWR SPLY,SW,TBL,REG,5V@5A,25W F2,2.1X2.5MM,NOCORD,UL/CUL настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ K30APDG B (KPTEC) 100 шт

A+ K30APDG W (KPTEC) в коробках 100 шт
A+ GSM40A05-P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 25 Вт; Выход: 5 В; U1: 5 В; I1: 0.1...5 А; Стаби... настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ GSM40B05-P1J (MW) 1 шт

настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GSM60A05-P1J (MW) 1 шт настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ GSM60B05-P1J (MW) AC-DC настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GSM60E05-P1J (MW) 1 шт

A+ GSM60U05-P1J (MW)

A+ GST60A05-P1J (MW) 1 шт PWR SPLY,SW,TBL,REG,5V@6A,30W F2,2.1X2.5MM,NOCORD,UL/CUL настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение, перегрев
A+ SGA40E05-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ SGA60E05-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение

Файлы 2

показать свернуть
GS40 40W AC-DC Industrial Adaptor series ■  ‧ ‧ ‧  Ⅴ ‧ ‧ ‧ I ‧ ‧ ‧ ‧ ‧  SPECIFICATION ORDER NO. GS40A05-P1J GS40A07-P1J GS40A09-P1J GS40A12-P1J GS40A15-P1J GS40A18-P1J GS40A24-P1J GS40A48-P1J SAFETY MODEL NO. DC VOLTAGE OUTPUT GS40A05 Note.2 5V GS40A18 GS40A24 GS40A48 15V 18V 24V 48V 4.45A 3.34A 2.67A 2.22A 1.67A 0.84A CURRENT RANGE 0 ~ 5A 0 ~ 5.34A 0 ~ 4.45A 0 ~ 3.34A 0 ~ 2.67A 0 ~ 2.22A 0 ~ 1.67A 0 ~ 0.84A RATED POWER (max.) 25W 40W 40W 40W 40W 40W 40W 40W RIPPLE & NOISE (max.) Note.3 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 180mVp-p 240mVp-p VOLTAGE TOLERANCE Note.4 ±5.0% ±5.0% ±5.0% ±3.0% ±3.0% ±3.0% ±2.5% ±2.5% Note.5 ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±5.0% ±5.0% ±5.0% ±3.0% ±3.0% ±3.0% ±2.5% ±2.5% 90% 91% 92% 25.2 ~ 32.4V 50.4 ~ 64.8V SETUP, RISE TIME Note.6 1000ms, 30ms / 230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE Note.7 90 ~ 264VAC 50ms / 230VAC 80.5% AC CURRENT (Typ.) INRUSH CURRENT (max.) 1A / 115VAC OVERLOAD PROTECTION OVER VOLTAGE 1000ms, 30ms / 115VAC at full load 15ms / 115VAC at full load 127 ~ 370VDC 47 ~ 63Hz EFFICIENCY (Typ.) LEAKAGE CURRENT(max.) 85.5% 85% 0.75mA / 240VAC 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.25 ~ 6.75V 7.88 ~ 10.13V 9.45 ~ 12.15V 12.6 ~ 16.2V 15.75 ~ 20.25V 18.9 ~ 24.3V Protection type : Shut down o/p voltage, re-power on to recover -30 ~ +60℃ (Refer to "Derating Curve") 20% ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH EMC IMMUNITY MTBF DIMENSION 89.5% 65A / 230VAC WORKING HUMIDITY SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note. 8) EMC EMISSION 89% 0.5A / 230VAC WORKING TEMP. ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION NOTE GS40A15 12V 5.34A FREQUENCY RANGE CONNECTOR GS40A12 9V 5A LOAD REGULATION OTHERS GS40A09 7.5V RATED CURRENT LINE REGULATION INPUT GS40A07 ±0.03% / ℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943, PSE J60950-1(except for 48V) approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55022 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1 Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A 711K hrs min. MIL-HDBK-217F(25℃) 125*50*31.5mm (L*W*H) 0.28Kg; 40pcs/12.02Kg/1.05CUFT PACKING PLUG See page 2 ; Other type available by customer requested CABLE See page 2 ; Other type available by customer requested ℃           File Name:GS40-SPEC 2017-05-27 PDF
Документация на GS40A12-P1J

未命名 -1

Дата модификации: 27.05.2017

Размер: 529.5 Кб

2 стр.

GS40 40W AC-DC Single Output Desktop series Features : Universal AC input / Full range 3 pole AC inlet IEC320-C14 Protections: Short circuit / Overload / Over voltage Fully enclosed plastic case Approvals: UL / CUL / TUV / BSMI / CCC / CB / FCC / CE Class power ( with earth pin) Pass LPS LED indicator for power on No load power consumption<0.3W ENERGY STAR compliant Meet EISA 2007(Energy Independence and Security Act) 2 years warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. GS40A05-P1J GS40A07-P1J GS40A09-P1J GS40A12-P1J GS40A15-P1J GS40A18-P1J GS40A24-P1J GS40A48-P1J SAFETY MODEL NO. DC VOLTAGE OUTPUT GS40A05 Note.2 5V GS40A07 GS40A09 GS40A12 GS40A15 GS40A18 GS40A24 GS40A48 7.5V 9V 12V 15V 18V 24V 48V RATED CURRENT 5A 5.34A 4.45A 3.34A 2.67A 2.22A 1.67A 0.84A CURRENT RANGE 0 ~ 5A 0 ~ 5.34A 0 ~ 4.45A 0 ~ 3.34A 0 ~ 2.67A 0 ~ 2.22A 0 ~ 1.67A 0 ~ 0.84A RATED POWER (max.) 25W 40W 40W 40W 40W 40W 40W 40W 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 180mVp-p 240mVp-p RIPPLE & NOISE (max.) Note.3 100mVp-p VOLTAGE TOLERANCE Note.4 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.5% 2.5% LINE REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 5.0% 5.0% 5.0% 3.0% 3.0% 3.0% 2.5% 2.5% Note.5 LOAD REGULATION SETUP, RISE TIME INPUT geprUfre Sicherheit Note.7 600ms, 30ms / 230VAC 600ms, 30ms / 115VAC at full load HOLD UP TIME (Typ.) VOLTAGE RANGE 50ms / 230VAC 15ms / 115VAC at full load 90 ~ 264VAC 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 80.5% AC CURRENT INRUSH CURRENT (max.) 1A / 115VAC LEAKAGE CURRENT(max.) OVERLOAD PROTECTION OVER VOLTAGE 85.5% 85% 90% 91% 92% 25.2 ~ 32.4V 50.4 ~ 64.8V 0.5A / 230VAC 0.75mA / 240VAC 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.25 ~ 6.75V 7.88 ~ 10.13V 9.45 ~ 12.15V 12.6 ~ 16.2V 15.75 ~ 20.25V 18.9 ~ 24.3V Protection type : Shut down o/p voltage, re-power on to recover 0 ~ +60 WORKING HUMIDITY 20% ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH SAFETY STANDARDS WITHSTAND VOLTAGE 89.5% 65A / 230VAC WORKING TEMP. ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 89% (Refer to output load derating curve) 0.03% / (0~50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1, BSMI CNS14336, CCC GB4943 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254 class B (Note. 6) HARMONIC CURRENT Compliance to EN61000-3-2,3, GB17625.1 EMS IMMUNITY OTHERS CONNECTOR NOTE MTBF DIMENSION Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A 711Khrs min. MIL-HDBK-217F(25 ) 125*50*31.5mm (L*W*H) 0.28Kg; 40pcs/12.02Kg/1.05CUFT PACKING PLUG Standard type P1J: 2.1 CABLE See page 2 ; Other type available by customer requested * 5.5 * 11mm, tuning fork type, center positive for stock ; Other type available by customer requested 1. All parameters are specified at 230VAC input, rated load, 25 70% RH ambient. 2. DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3. Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4. Tolerance: includes set up tolerance, line regulation, load regulation. 5. Line regulation is measured from low line to high line at rated load. 6. The power supply is considered as an independent unit, but the final equipment still need to re-confirm that the whole system complies with the EMC directives. 7. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. File Name:GS40-SPEC 2009-12-31 PDF
Документация на серию GS40

GS40.cdr

Дата модификации: 04.01.2010

Размер: 127.2 Кб

2 стр.
