GS90A24-P1M

MEAN WELL
Адаптеры сетевые
развернуть ▼ свернуть ▲

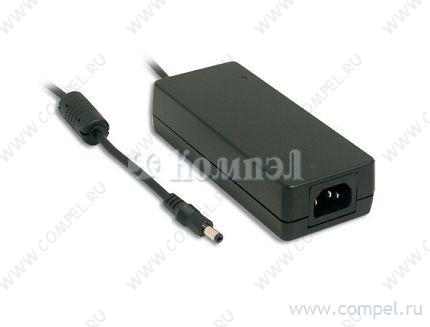

Фотография серии GS90

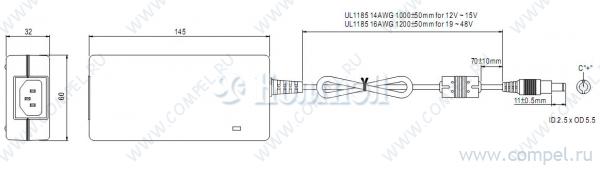

Чертеж серии GS90



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, настольное исполнение, 3-х контактная вилка
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 60×145×30 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ GST90A24-P1M (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — —
A+ NGE90E24-P1J (MW)

— в коробках 8 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ NGE90I24-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — — Сетевая вилка заказывается дополнительно (EU/US/UK/AU/CN)
A+ NGE90U24-P1J (MW)

— в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — —
A+ GSM90A24-P1M (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев — — — —
A+ GSM90B24-P1M (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 90 Вт; Выход: 24 В; U1: 24 В; I1: до 3.75 А; Ста... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение — — Кабель для подключения адаптера к сети 220 В в комплект поставки не входит
A+ OWA-90U-24 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — — —
A+ OWA-90U-24-P1M (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — — —

Файлы 1

показать свернуть
GS90 90W AC-DC Single Output Desktop series Features : Universal AC input / Full range Built-in active PFC function, PF>0.91 No load power consumption<0.5W Energy star(CEC) level compliant Meet energy star (CEC) draft V2.0 level V Meet EISA 2007(Energy Independence and Security Act) 3 pole AC inlet IEC320-C14 Class power ( with earth pin) Protections: Short circuit / Overload / Over voltage / Over temperature Pass LPS Fully enclosed plastic case LED indicator for power on Approvals: UL / CUL / TUV / BSMI / CCC / CB / FCC / CE 2 years warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. SAFETY MODEL NO. INPUT GS90A12-P1M GS90A15-P1M GS90A19-P1M GS90A24-P1M GS90A48-P1M GS90A12 GS90A15 GS90A19 GS90A24 GS90A48 15V 19V 24V 48V RATED CURRENT 6.67A 6A 4.74A 3.75A 1.87A CURRENT RANGE 0 ~ 6.67A 0 ~ 6A 0 ~ 4.74A 0 ~ 3.75A 0 ~ 1.87A RATED POWER (max.) 80W 90W 90W 90W 90W 100mVp-p 150mVp-p 180mVp-p 240mVp-p DC VOLTAGE OUTPUT geprUfre Sicherheit Note.2 12V RIPPLE & NOISE (max.) Note.3 80mVp-p VOLTAGE TOLERANCE Note.4 5.0% 5.0% 4.0% 3.0% 2.0% LINE REGULATION Note.5 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.6 5.0% 5.0% 4.0% 3.0% 2.0% SETUP, RISE TIME Note.8 1000ms, 20ms / 230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE Note.9 90 ~ 264VAC 20ms / 230VAC 20ms / 115VAC at full load 135 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.91 / 230VAC EFFICIENCY (Typ.) 88% AC CURRENT INRUSH CURRENT (max.) 2A / 115VAC LEAKAGE CURRENT(max.) OVERLOAD PROTECTION OVER VOLTAGE 1000ms, 20ms / 115VAC at full load PF>0.95 / 115VAC at full load 89% 89% 1mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 105 ~ 135% rated output voltage Protection type : Shut down o/p voltage, re-power on to recover RTH30 > 100 Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. WORKING HUMIDITY 0 ~ +50 (Refer to output load derating curve) 20% ~ 90% RH non-condensing SAFETY STANDARDS WITHSTAND VOLTAGE 91% 70A / 230VAC OVER TEMPERATURE ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 89.5% 1A / 230VAC -20 ~ +85 , 10 ~ 95% RH 0.03% / (0~50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1, BSMI CNS14336, CCC GB4943 approved I/P-O/P: 3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION Compliance to EN55022 class B, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254 class B (Note. 7) HARMONIC CURRENT Compliance to EN61000-3-2,3, GB17625.1 OTHERS CONNECTOR NOTE EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, light industry level, criteria A MTBF DIMENSION PACKING PLUG 348.7Khrs min. MIL-HDBK-217F(25 ) 145*60*32mm (L*W*H) 0.45Kg; 30pcs/14.5Kg/0.85CUFT Standard type P1M: 2.5 * 5.5 * 11mm, tuning fork type, center positive for stock ; Other type available by customer requested CABLE See page 2 ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH ambient. 2.DC voltage: The output voltage set at point measure by plug terminal & 50% load. 3.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 4.Tolerance: includes set up tolerance, line regulation, load regulation. 5.Line regulation is measured from low line to high line at rated load. 6.Load regulation is measured from 10% to 100% rated load 7.The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 8. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 9. Derating may be needed under low input voltages. Pleas check the derating curve for more details. File Name:GS90-SPEC 2008-07-31 PDF
Документация на серию GS90

GS90.cdr

Дата модификации: 19.09.2008

Размер: 123.3 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
