LPP-150-12

AC-DC (DC-DC), 150Вт, Uвх=85-264VAC (120-370VDC), один выход 12В/12.5А, корр.коэф.мощн., подстр. Uвых=-5/+10%, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 222х75х41 мм, -10...+40°С (80%) Производитель: MEAN WELL
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

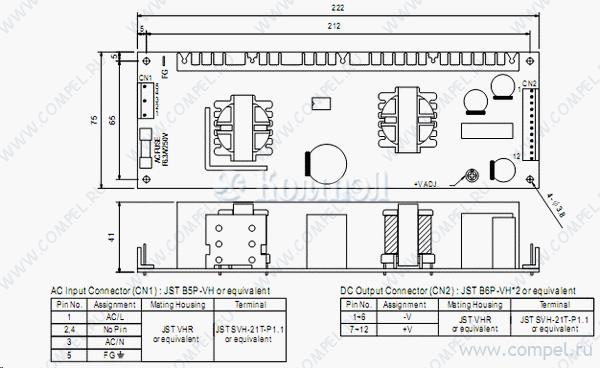

Размер 222×75×41 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ RPS-160-12 (MW) 36 шт ККМ, компенсация на проводах, компактный дизайн, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев возможность применения в медицине
A+ TOF 150-12S (TRACO) 1 шт низкий профиль, ограничение тока
A+ RPSG-160-12 (MW) AC-DC сетевой преобразователь - P вых: 160 Вт; Выход: 12 В, 5 В SB; U1: 10.8...13.2 В; ... ККМ, компенсация на проводах, компактный дизайн, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев возможность применения в медицине
A+ ULP-150-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 12 В; U1: 11...13.2 В; I1: до 12.... КЗ, перегрузка, перенапряжение, перегрев

Файлы 1

показать свернуть
LPP-150 150W Single Output with PFC Function series Features : Universal AC input / Full range Built-in active PFC function, PF>0.96 Protections:Short circuit/Over load/Over voltage Protections:Over temperature(option) Cooling by free air convection 100% full load burn-in test Fixed switching frequency at PFC:67KHz PWM:134KHz 3 years warranty SPECIFICATION MODEL LPP-150-3.3 LPP-150-5 LPP-150-7.5 LPP-150-12 LPP-150-13.5 LPP-150-15 LPP-150-24 LPP-150-27 LPP-150-48 DC VOLTAGE 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V RATED CURRENT 30A 30A 20A 12.5A 11.2A 10A 6.3A 5.6A 3.2A CURRENT RANGE 0 ~ 30A 0 ~ 30A 0 ~ 20A 0 ~ 12.5A 0 ~ 11.2A 0 ~ 10A 0 ~ 6.3A 0 ~ 5.6A 0 ~ 3.2A RATED POWER 99W 150W 150W 150W 151.2W 150W 150W 151.2W 153.6W 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p RIPPLE & NOISE (max.) Note.2 100mVp-p OUTPUT INPUT VOLTAGE ADJ. RANGE 3.14 ~ 3.63V 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 2.0% 2.0% 7.13 ~ 8.25V 11.4 ~ 13.2V 12.8 ~ 14.9V 14.3 ~ 16.5V 22.8 ~ 26.4V 25.7 ~ 29.7V 45.6 ~ 52.8V 2.0% 2.0% 2.0% 2.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 0.5% 0.5% 0.5% SETUP, RISE TIME 600ms, 30ms at full load HOLD TIME (Typ.) 30ms at full load VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR PF 0.96/230VAC EFFICIENCY(Typ.) 66% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.5A/115VAC LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 120 ~ 370VDC PF 0.98/115VAC at full load 72% 76% 79% 80% 80% 83% 83% 83% 1.2A/230VAC COLD START 40A/230VAC <3.5mA / 240VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 3.63 ~ 4.45V 5.5 ~ 6.75V 8.25 ~ 10.1V 13.2 ~ 16.2V 14.85 ~ 18.2V 16.5~ 20.25V 26.4 ~ 32.4V 29.7 ~ 36.5V 52.8 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover -10 ~ +60 with cooling FAN(Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.05%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, Period for 60min.each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 4) OTHERS I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, Light industry level, criteria A MTBF 191.8Khrs min. MIL-HDBK-217F (25 222*75*41mm (L*W*H) 0.62Kg; 24pcs/16.6Kg/1.39CUFT DIMENSION PACKING NOTE ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:LPP-150-SPEC 2006-10-18 PDF
Документация на серию LPP-150

\\Fileserver-s\doc-control\do

Дата модификации: 08.11.2006

Размер: 280.9 Кб

2 стр.
