MPM-20-12

MEAN WELL
AC/DC преобразователи на печатную плату
развернуть ▼ свернуть ▲
Внешний вид серии MPM-20

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
Размер 52.4×27.2×24 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 22

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ LD20-26B12A4 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LD20-26B12 (MORNSUN)

— 1 шт

 КЗ, перегрузка, превышение выходного напряжения — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ TMLM 20112 (TRACO)

— в коробках 10 шт

 компактный дизайн, базовая модель, источник закрытого исполнения на ПП — — PSU, AC/DC, 12V, 1.7A, 20W, MODULE; No. of Outputs:1; Output Voltage:12V; Output Current:1.66A; Power Rating:20W; Input Voltage:90V AC to 264V AC / 120V DC to 370V DC; Length:36.5mm; Width:27mm; Height:17.1mm; Input Fr ;RoHS Compliant: Yes
A+ IRM-20-12 (MW)

— на поддоне 240 шт компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module, 1 Output, 21.6W, Hybrid

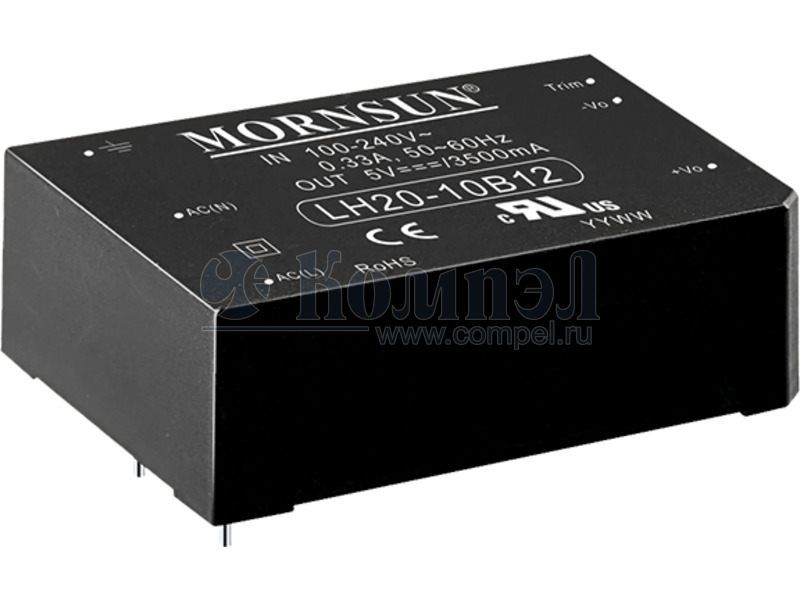

A+ LH20-10B12 (MORNSUN)

— 1 шт КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH20-13B12 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH25-10B12 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH25-10B12ER2 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH25-13B12 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LH25-20B12MU (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — AC-DC Regulated Power Supply Module, 1 Output, 25W, Hybrid
A+ LD20-23B12R2 (MORNSUN)

— 3 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ RAC20-12SB (RECOM)

— 1 шт

 — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LD20-26B12A2 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ LHE20-20B12 (MORNSUN)

— 1 шт КЗ, перегрузка, перенапряжение — — — — AC-DC Regulated Power Supply Module
A+ LDE20-20B12 (MORNSUN)

— 10 шт КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module
A+ LHE25-20B12 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ LHE25-23B12 (MORNSUN)

—

 КЗ, перегрузка, превышение выходного напряжения — — — — — — — AC-DC Regulated Power Supply Module
A+ TML 20112 (TRACO)

— в коробках 10 шт AC-DC сетевой преобразователь - P вых: 20 Вт; Выход: 12 В; U1: 12 В; I1: до 1.67 А; Ста... базовая модель, источник закрытого исполнения на ПП — — —
A+ TMPW 25-112 (TRACO)

— 10 шт — — — — — — —
A+ TMS 25112 (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 25 Вт; Выход: 12 В; U1: 12 В; I1: до 2 А; Стабил... компактный дизайн, базовая модель, источник закрытого исполнения на ПП — — —
A+ RAC20-12SA (RECOM)

—

 — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid
A+ RAC20-12SK (RECOM)

— 1 шт КЗ, перегрузка, перенапряжение — — — — — AC-DC Regulated Power Supply Module, 1 Output, 20W, Hybrid

Файлы 2

показать свернуть
20W High Reliable Green Medical Encapsulated Type MPM-20 series User’s Manual EN 60601-1 IEC 60601-1 + + 8 BS EN/EN60335-1 ANSI/AAMI ES60601-1 BS EN/EN60601-1 IEC60601-1 TPTC004 ■ Features 2.06"x1.07" compact size Medical safety approved (2 x MOPP) according to ANSI/AAMI ES60601-1 and IEC/BS EN/EN60601-1 Suitable for BF application with appropriate system consideration No load power consumption<0.1W Extremely low leakage current Wide operating temp. range -35 ~ +85℃ EMI class B for class Ⅱ configuration Protections: ■ Applications Portable medical device Mobile clinical workstation Medical computer monitor Medical examination instrument Short circuit / Overload / Over voltage / Over temperature No minimum load required 3 years warranty ■ Description MPM-20 is a 20W high density and small size (52 . 4 * 27 . 2 * 24mm) AC/DC module type medical power supply series offered in pin type. It features the operation for 80~264VAC, a low no load power consumption less than 0.1W, a high efficiency up to 87%, Class Ⅱ (no FG) double insulation, outstanding dissipation and high lifespan thanks to the interior potting, 2G anti-vibration, high EMC performance, 4KVAC isolation, etc. The design observes IEC / BS EN/EN60601 - 1 and ANSI/AAMI ES60601 - 1version three with 2xMOPP level and ultra-low leakage current (<80μA). It is very suitable for BF (patient contact) type medical device or relevant equipment. ■ Model Encoding MPM - 20 - 5 Output voltage Rated wattage Series name File Name:MPM-20-SPEC 2021-09-15 PDF
Документация на MPM-20-5

MPM-20-20210915.cdr

Дата модификации: 17.09.2021

Размер: 106.2 Кб

4 стр.

20W High Reliable Green Medical Encapsulated Type MPM-20 series + + EN 60601-1 IEC 60601-1 8 EN60335-1 ANSI/AAMI ES60601-1 EN60601-1 IEC60601-1 TPTC004 ■ Features 2.06"x1.07" compact size Medical safety approved (2 x MOPP) according to ANSI/AAMI ES60601-1 and IEC/EN60601-1 Suitable for BF application with appropriate system consideration No load power consumption<0.1W Extremely low leakage current Wide operating temp. range -35 ~ +85℃ EMI class B for class Ⅱ configuration Protections: ■ Applications Portable medical device Mobile clinical workstation Medical computer monitor Medical examination instrument Short circuit / Overload / Over voltage / Over temperature No minimum load required 3 years warranty ■ Description MPM-20 is a 20W high density and small size (52 . 4 * 27 . 2 * 24mm) AC/DC module type medical power supply series offered in pin type. It features the operation for 80~264VAC, a low no load power consumption less than 0.1W, a high efficiency up to 87%, Class Ⅱ (no FG) double insulation, outstanding dissipation and high lifespan thanks to the interior potting, 2G anti-vibration, high EMC performance, 4KVAC isolation, etc. The design observes IEC / EN60601 - 1 and ANSI/AAMI ES60601 - 1version three with 2xMOPP level and ultra-low leakage current (<80μA). It is very suitable for BF (patient contact) type medical device or relevant equipment. ■ Model Encoding MPM - 20 - 5 Output voltage Rated wattage Series name File Name:MPM-20-SPEC 2020-10-20 PDF
Документация на серию MPM-20

MPM-20-20201020.cdr

Дата модификации: 19.10.2020

Размер: 105 Кб

4 стр.
