NES-50-48

MEAN WELL
AC/DC преобразователь: в кожухе; 50 Вт; выход 48В @ 1.1А; вход: 85...264VAC / 120...370VDC; -20...60°C
развернуть ▼ свернуть ▲
Фотография серии NES-50

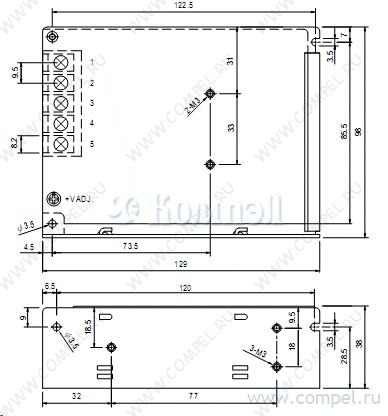

Чертеж серии NES-50



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 129×98×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 26

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P= LRS-50-48 (MW)

— в коробках 60 шт КЗ, перегрузка, перенапряжение
P= RS-35-48 (MW)

— 1 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 38.4Вт,Uвх=88-264В AC(125-373В DC),вы... КЗ, перегрузка, перенапряжение
P= RS-50-48 (MW)

— в коробках 45 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 52.8Вт,Uвх=88-264В AC(125-373В DC),вы... КЗ, перегрузка, перенапряжение
P= LRS-35-48 (MW)

— 1 шт КЗ, перегрузка, перенапряжение
A+ ODLV-65-48 (MW)

—

 — — — — — — — — — — — — —
A+ TXM 050-148 (TRACO)

— 1 шт КЗ, перегрузка, перенапряжение —
A+ LS50-48 (LAMBDA)

— в коробках 20 шт AC-DC сетевой преобразователь - P вых: 50 Вт; Выход: 48 В; U1: 42...54 В; I1: до 1.1 А;... КЗ, перегрузка, перенапряжение —
A+ TXLN 060-148 (TRACO)

—

 — — — — — — — — — — — — —
A+ TMP 60148C (TRACO)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 48 В; I1: до 1.25 А; Ста... компактный дизайн, базовая модель, источник закрытого исполнения на ПП — —
A+ NPF-60D-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 28.8...48 В; I1: 1.25 А;... LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний — — —
A+ CLG-60-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 48 В; I1: 1.3 А; Стабили... КЗ, перегрузка, перенапряжение, перегрев — —
A+ PLN-60-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 62 Вт; Выход: 48 В; U1: 33.6...51.8 В; I1: 1.3 А... КЗ, перегрузка, перенапряжение, перегрев — —
A+ LPV-60-48 (MW)

— в коробках 32 шт AC-DC источник питания: мощность 60 Вт, выходное напряжение 48 В, ток 1.25 А, входное н... КЗ, перегрузка, перенапряжение — —
A+ ODLV-65A-48 (MW)

—

 — — — — — — — — — — — — —
A+ HLG-60H-48AB (MW)

— — — — — — — — — — — — — —
A+ EPS-45-48-C (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 48 Вт; Выход: 48 В; U1: 43.2...52.8 В; I1: до 1 ... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ HLG-60H-48A (MW)

— 1 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ HLG-60H-48B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 29...48 В; I1: 1.3 А; Ст... LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ PWM-60-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В ШИМ; U1: 48 В; I1: до 1.25 А;... ККМ, ШИМ напряжение, димминг, LED драйвер КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний — — —
A+ EPS-65-48-C (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 48 В; U1: 43.2...52.8 В; I1: до 1.... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ HVG-65-48A (MW)

—

 — — — — — — — — — — — — —
A+ HVG-65-48B (MW)

—

 — — — — — — — — — — — — —
A+ HLN-60H-48A (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 26...48 В; I1: 0.78...1.... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев — —
A+ HLN-60H-48B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 29...48 В; I1: 1.3 А; Ст... LED драйвер, ККМ, низкие пульсации, димминг КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний — —
A+ HLG-60H-48 (MW)

— 1 шт LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ PLC-60-48 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 48 В; U1: 48 В; I1: 1.3 А; Стабили... КЗ, перегрузка, перенапряжение, перегрев — —

Файлы 1

показать свернуть
NES-50 50W Single Output Switching Power Supply series Features : Universal AC input/Full range Protections:Short circuit/Over load/Over voltage Cooling by free air convection 100% full load burn-in test 2 years warranty SPECIFICATION MODEL OUTPUT NES-50-5 NES-50-12 NES-50-15 NES-50-24 DC VOLTAGE 5V 12V 15V 24V 48V RATED CURRENT 10A 4.2A 3.4A 2.2A 1.1A CURRENT RANGE 0 ~ 10A 0 ~ 4.2A 0 ~ 3.4A 0 ~ 2.2A 0 ~ 1.1A RATED POWER 50W 50.4W 51W 52.8W 52.8W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 150mVp-p 200mVp-p 240mVp-p VOLTAGE ADJ. RANGE 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V 43.2 ~ 52.8V VOLTAGE TOLERANCE Note.3 INPUT 4.75 ~ 5.5V 2.0% NES-50-48 1.0% 1.0% 1.0% 1.0% LINE REGULATION Note.4 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION Note.5 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME 500ms, 30ms/230VAC HOLD TIME (Typ.) 50ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY(Typ.) 79% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.1A/115VAC 0.65A/230VAC COLD START 45A LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 1200ms, 30ms/115VAC at full load 10ms/115VAC at full load 120 ~ 370VDC 82% 83% 86% 87% <2mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25 27.6 ~ 32.4V 55.2 ~ 64.8V Protection type : Shut down o/p voltage, re-power on to recover -20 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 45 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60950-1, CB(IEC60950-1) Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 6) OTHERS I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY Compliance to EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1 Light industry level, criteria A MTBF 374.2K hrs min. MIL-HDBK-217F (25 129*98*38mm (L*W*H) 0.41Kg; 45pcs/19.5Kg/1.24CUFT DIMENSION PACKING NOTE ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Line regulation is measured from low line to high line at rated load. 5. Load regulation is measured from 0% to 100% rated load. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:NES-50-SPEC 2006-10-31 PDF
Документация на серию NES-50

NES-50.cdr

Дата модификации: 04.12.2006

Размер: 218.7 Кб

2 стр.
