NFM-05-3.3

AC/DC преобразователь: На печатную плату; 5 Вт; Выход 3.3В/1.25А; Вход: 85...264VAC / 120...370VDC; -20...70°C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
  Возможности: компактный дизайн, базовая модель, защита по II классу, источник открытого исполнения на ПП
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

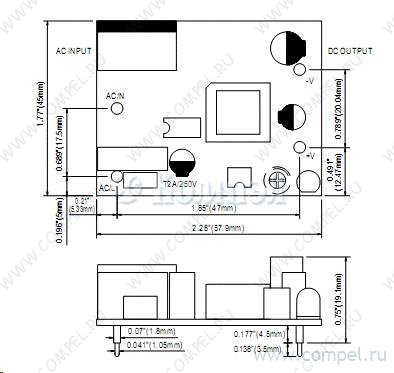

Размер 58×45×19.1 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 9

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P= MFM-05-3.3 (MW)

30 шт КЗ, перегрузка, перегрев, перенапряжение AC-DC Regulated Power Supply Module
A+ IRM-05-3.3 (MW)

45 шт AC-DC сетевой преобразователь - P вых: 5 Вт; Выход: 3.3 В; U1: 3.3 В; I1: до 1.25 А; Ст... компактный дизайн, базовая модель, защита по II классу, источник закрытого исполнения на ПП КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 4.125W, Hybrid
A+ LS05-13B03R3 (MORNSUN)

1 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ LD05-23B03R2 (MORNSUN)

1 шт КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid
A+ MPM-05-3.3 (MW)

30 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Regulated Power Supply Module, 1 Output, 4.1W, Hybrid
A+ LD05-23B03R2A2S (MORNSUN)


КЗ, перегрузка, превышение выходного напряжения AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid
A+ LD05-23B03R2A4S (MORNSUN)


КЗ, перегрузка, превышение выходного напряжения AC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid
A+ LD05-23B03WR2 (MORNSUN)


КЗ, перегрузка, превышение выходного напряжения AC-DC Regulated Power Supply Module
A+ LS05-13B03R3-F (MORNSUN)


AC-DC Regulated Power Supply Module

Файлы 2

показать свернуть
Документация на NFM-05-5

未命名 -1

Дата модификации: 02.07.2019

Размер: 2.31 Мб

2 стр.

NFM-05 5W Output Switching Power Supply series Features : Universal AC input / Full range Protections: Short circuit / Overload / Over voltage / Over temperature Ultra-miniature size, light weight Cooling by free air convection Isolation class UL60601-1/IEC60601-1/EN60601-1 medical safety approved No load power consumption<0.5W 100% full load burn-in test Fixed switching frequency at 67KHz High reliability 3 years warranty EN60601-1 IEC60601-1 SPECIFICATION MODEL DC VOLTAGE NFM-05-3.3 NFM-05-5 NFM-05-12 NFM-05-15 NFM-05-24 3.3V 5V 12V 15V 24V RATED CURRENT 1.25A 1A 0.42A 0.33A 0.23A CURRENT RANGE 0 ~ 1.25A 0 ~ 1A 0 ~ 0.42A 0 ~ 0.33A 0 ~ 0.23A RATED POWER 4.125W RIPPLE & NOISE (max.) Note.2 80mVp-p OUTPUT INPUT VOLTAGE ADJ. RANGE 4.95W 5.52W 150mVp-p 150mVp-p 240mVp-p 4.5 ~ 5.5V 10.8 ~ 13.2V 13.5 ~ 16.5V 21.6 ~ 26.4V 2.0% 2.0% 1.0% 1.0% 1.0% LINE REGULATION 1.0% 1.0% 0.5% 0.5% 0.5% LOAD REGULATION 1.0% 1.0% 0.5% 0.5% 0.5% SETUP, RISE TIME 1000ms, 20ms/230VAC HOLD UP TIME (Typ.) 100ms/230VAC VOLTAGE RANGE 85 ~ 264VAC FREQUENCY RANGE 47 ~ 440Hz EFFICIENCY (Typ.) 67% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.12A/115VAC PROTECTION OVER VOLTAGE OVER TEMPERATURE Note.5 WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION (Note 4) HARMONIC CURRENT EMS IMMUNITY MTBF DIMENSION PACKING NOTE 5.04W VOLTAGE TOLERANCE Note.3 OVERLOAD OTHERS 3 ~ 3.63V 5W 80mVp-p 1000ms, 20ms/115VAC at full load 24ms/115VAC at full load 120 ~ 370VDC 71% 73% 74% 76% 0.08A/230VAC COLD START 25A/115VAC 45A/230VAC Above 105% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 3.8 ~ 4.95V 5.75 ~ 6.75V Protection type : Shut off Tj 145 typically (U1) Detect on main control IC 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, Period for 60min.each along X, Y, Z axes UL60601-1,TUV EN60601-1 Approved I/P-O/P:4KVAC I/P-O/P:100M Ohms/500VDC Compliance to EN55011(CISPR11),EN55022 (CISPR22) Class B Compliance to EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN60601-1-2, EN61204-3 Medical level, criteria A 738.7Khrs min. MIL-HDBK-217F (25 ) 58*45*19.1mm (L*W*H) 0.03Kg; 120pcs/4.6Kg/0.97CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. The over temperature protection (OTP) is the built-in function of the control IC (U1). The activating level described above is based on the specification provided by the IC manufacturer. File Name:NFM-05-SPEC 2006-12-18 PDF
Документация на серию NFM-05

NFM-05.cdr

Дата модификации: 12.01.2007

Размер: 228.7 Кб

2 стр.
