NSD15-48D5

DC/DC конвертор: PCB 2"x1.5"; 15 Вт; Выходов 2: 5В / 1.5А, -5В / 1.5А; Вход: 18...72 [48] В; -25...70 °C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности подстройка выхода, компенсация на проводах
Комплекс защит перегрузки, перенапряжения, перегрева
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские

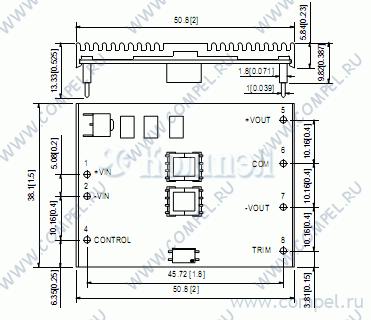

Размер 38.1×50.8×9.82 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- THD 15-2421WIN (TRACO) DIP-24 в линейках 10 шт
A- TEN 20-4821WIN (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-1221 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-4821 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-2421WI (TRACO) в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 15 Вт; #: 2; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-2421WIR (TRACO) дистанционные вкл.,/выкл., регулируемый выход
A- TEN 20-2421WIN (TRACO) 2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-4821WI (TRACO) дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения
A- THD 12-2421WI (TRACO) DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9....
A- THN 15-7221WIR (TRACO) 1 шт дистанционные вкл.,/выкл., регулируемый выход
A- THD 12-4821WI (TRACO) DIP2410
A- THD 15-1221N (TRACO) DIP2410 1 шт
A- DKE15B-05 (MW) 2X2INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- TEN 12-4821 (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева Защита от КЗ: продолжительная с автовосстановлением
A- THD 15-2421N (TRACO) DIP2410 4 шт
A- NSD15-12D5 (MW) 2X15INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.5 inch; P вых: 15 Вт; #: 2; U в... подстройка выхода, компенсация на проводах перегрузки, перенапряжения, перегрева
A- DCW12A-05 (MW) DIP2410 1 шт

короткого замыкания, перегрузки DC-DC, 12Вт, вход 9…18В, выходы ±5В/±1А, изоляция 1500В DC, дистанционное включение, DIP24 32х20.3х12,2мм, -25...+71°С
A- DCW12B-05 (MW) DIP2410

короткого замыкания, перегрузки
A- DCW12C-05 (MW) DIP2410

короткого замыкания, перегрузки DC-DC, 12Вт, вход 36…72В, выходы ±5В/±1А, изоляция 1500В DC, дистанционное включение, DIP24 32х20.3х12,2мм, -25...+71°С
A- DKA15A-05 (MW) 2X1INCH 1 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- DKA15B-05 (MW) 2X1INCH 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- DKA15C-05 (MW) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- DKE15A-05 (MW) 2X2INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки
A- DKE15C-05 (MW) 2X2INCH DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 15 Вт; #: 2; U вх:... короткого замыкания, перегрузки

Файлы 2

показать свернуть
NSD15-D 15W DC-DC Regulated Dual Output series ■ Features : Wide 4:1 DC input range Protections: Short circuit / Overload / Over voltage 1500VDC I/O isolation Built-in EMI filter Cooling by free air convection Output voltage trimming function Built-in remote ON-OFF control 100% full load burn-in test Lost cost High reliability 2 years warranty SPECIFICATION TPTC004 MODEL OUTPUT NSD15-12D5 NSD15-12D12 NSD15-12D15 NSD15-48D5 NSD15-48D12 NSD15-48D15 DC VOLTAGE 5V -5V 12V -12V 15V -15V 5V -5V 12V -12V 15V -15V RATED CURRENT 1.5A 1.5A 0.62A 0.62A 0.5A 0.5A 1.5A 1.5A 0.62A 0.62A 0.5A 0.5A CURRENT RANGE 0.07 ~ 1.5A 0.07 ~ 1.5A 0.03 ~ 0.62A 0.03 ~ 0.62A 0.02 ~ 0.5A 0.02 ~ 0.5A 0.07 ~ 1.5A 0.07 ~ 1.5A 0.03 ~ 0.62A 0.03 ~ 0.62A 0.02 ~ 0.5A 0.02 ~ 0.5A RATED POWER 15W CAPACITIVE LOAD (max.) ±1000uF 14.88W PROTECTION FUNCTION 15W 15W 14.88W 15W ±2.5% ±3.0% ±2.5% ±2.5% RIPPLE & NOISE (max.) Note.2 100mVp-p(25% ~ 100% load) VOLTAGE TOLERANCE Note.3 ±3.0% INPUT ±2.5% LINE REGULATION ±1.0% at 10% ~ 100% load LOAD REGULATION ±2.0% ±1.0% ±1.0% ±2.0% ±1.0% ±1.0% TRIM OUTPUT (Typ.) ±5.0% ±5.0% ±3.0% ±5.0% ±5.0% ±3.0% 80% 48VDC 18 ~ 72VDC 80% 84% 84% 100ms/RATED DC INPUT at full Load 12VDC Note.6 9.4 ~ 36VDC 80% 76% SETUP TIME RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) DC CURRENT SHUTDOWN IDLE CURRENT 1.8A/12VDC 20mA OVERLOAD Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed 0.4A/48VDC OVER VOLTAGE(CLAMP) 7.25 ~ 9V -7.25 ~ -9V 13.8 ~ 18V -13.8 ~ -18V 17.3 ~ 22.5V -17.3 ~ -22.5V 7.25 ~ 9V Note.4 Recovers automatically after fault condition is removed SHORT CIRCUIT Logic "1" or open circuit : ON Logic "0" or short to PIN2 : OFF ON/OFF CONTROL -25 ~ +70℃ WORKING TEMP. WORKING HUMIDITY -40 ~ +85℃, 0 ~ 95% RH TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 5) EMC EMISSION ±0.03%/℃ (0~50℃) UL62368-1, EAC TP TC 004 approved, Design refer to BS EN/EN62368-1 I/P-O/P:1.5KVDC EMC IMMUNITY MTBF I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8; BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 1673.1K hrs min. MIL-HDBK-217F (25℃) 50.8*38.1*9.82mm (2"*1.5"*0.387") (L*W*H) 0.03Kg; 180pcs/6.4Kg/0.94CUFT DIMENSION PACKING NOTE -7.25 ~ -9V 13.8 ~ 18V -13.8 ~ -18V 17.3 ~ 22.5V -17.3 ~ -22.5V 0% ~ 95% RH max. ENVIRONMENT STORAGE TEMP., HUMIDITY OTHERS UL62368-1 1. All parameters NOT specially mentioned are measured at 12, 48VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit no more than 60 seconds. 5. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 230mm*230mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 6. Derating to 80% load is needed for NSD15-48D series at 18Vdc input voltage. Full output wattage can be acquired when the input voltage is higher than 20Vdc. 7. EMC filter suggestion: 80uH + Vin - 680uF + + PSU Vo - 8. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:NSD15-D-SPEC 2021-06-17 PDF
Документация на NSD15-48D5

NSD15-D-20210621.cdr

Дата модификации: 17.08.2021

Размер: 70.4 Кб

2 стр.

NSD15-D 15W DC-DC Regulated Dual Output series Features : Wide 4:1 DC input range Protections: Short circuit / Overload / Over voltage 1500VDC I/O isolation Built-in EMI filter Cooling by free air convection Output voltage trimming function Built-in remote ON-OFF control 100% full load burn-in test Lost cost High reliability 2 years warranty SPECIFICATION MODEL OUTPUT INPUT PROTECTION FUNCTION NSD15-12D5 NSD15-12D12 NSD15-12D15 NSD15-48D5 NSD15-48D12 DC VOLTAGE 5V -5V 12V -12V 15V -15V 5V -5V 12V -12V 15V -15V RATED CURRENT 1.5A 1.5A 0.62A 0.62A 0.5A 0.5A 1.5A 1.5A 0.62A 0.62A 0.5A 0.5A CURRENT RANGE 0.07 ~ 1.5A 0.07 ~ 1.5A 0.03 ~ 0.62A 0.03 ~ 0.62A 0.02 ~ 0.5A 0.02 ~ 0.5A 0.07 ~ 1.5A 0.07 ~ 1.5A 0.03 ~ 0.62A 0.03 ~ 0.62A 0.02 ~ 0.5A 0.02 ~ 0.5A RATED POWER 15W CAPACITIVE LOAD (max.) 1000uF RIPPLE & NOISE (max.) Note.2 100mVp-p(25% ~ 100% load) VOLTAGE TOLERANCE Note.3 3.0% LINE REGULATION 1.0% at 10% ~ 100% load 2.0% LOAD REGULATION 2.0% TRIM OUTPUT (Typ.) 5.0% 12VDC Note.6 9.4 ~ 36VDC 76% RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) 2.0% 3.0% 2.0% 2.0% 1.0% 1.0% 2.0% 1.0% 1.0% 5.0% 3.0% 5.0% 5.0% 3.0% 80% 80% 84% 1.8A/12VDC 20mA OVERLOAD Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed 84% 0.4A/48VDC OVER VOLTAGE(CLAMP) 7.25 ~ 9V -7.25 ~ -9V 13.8 ~ 18V -13.8 ~ -18V 17.3 ~ 22.5V -17.3 ~ -22.5V 7.25 ~ 9V SHORT CIRCUIT Note.4 Recovers automatically after fault condition is removed Logic "1" or open circuit : ON Logic "0" or short to PIN2 : OFF ON/OFF CONTROL -25 ~ +70 WORKING TEMP. -7.25 ~ -9V 13.8 ~ 18V -13.8 ~ -18V 17.3 ~ 22.5V -17.3 ~ -22.5V 0% ~ 95% RH max. WORKING HUMIDITY -40 ~ +85 TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 5) EMI CONDUCTION & RADIATION EMS IMMUNITY 0.03%/ (0~50 UL60950-1 approved, Design refer to TUV EN60950-1 I/P-O/P:1.5KVDC MTBF , 0 ~ 95% RH I/P-O/P:100M Ohms/500VDC 25 70%RH Compliance to EN55022 (CISPR22) Class B Compliance to EN61000-4-2,3,4,6,8; EN55024, light industry level, criteria A 1673.1K hrs min. MIL-HDBK-217F (25 ) 50.8*38.1*9.82mm (2"*1.5"*0.387") (L*W*H) 0.03Kg; 180pcs/6.4Kg/0.97CUFT DIMENSION PACKING NOTE 48VDC 18 ~ 72VDC 80% DC CURRENT SHUTDOWN IDLE CURRENT ENVIRONMENT STORAGE TEMP., HUMIDITY OTHERS NSD15-48D15 1. All parameters NOT specially mentioned are measured at 12, 48VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit no more than 60 seconds. 5. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 6. Derating to 80% load is needed for NSD15-48D series at 18Vdc input voltage. Full output wattage can be acquired when the input voltage is higher than 20Vdc. 7. EMC filter suggestion: 80uH + Vin - + 680uF + PSU Vo - File Name:NSD15-D-SPEC 2007-09-21 PDF
Документация на серию NSD15-D

NSD15-D.cdr

Дата модификации: 04.10.2007

Размер: 228.1 Кб

2 стр.
