PS-35-5

MEAN WELL
AC/DC преобразователь: Открытый; 35 Вт; Выход 5В/6А; Вход: 90...264VAC / 127...370VDC; -20...65°C
развернуть ▼ свернуть ▲
Фотография серии PS-35

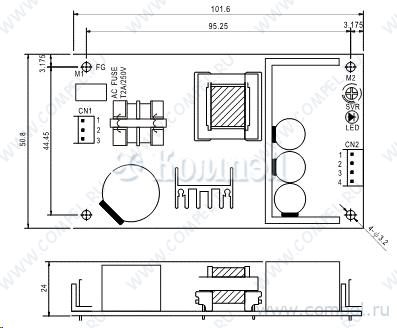

Чертеж серии PS-35



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 101.6×50.8×24 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
P+ EPS-35-5 (MW)

— на поддоне 120 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение —
A+ MFM-30-5 (MW)

— на поддоне 3 шт КЗ, перегрузка, перенапряжение, перегрев — — — — —
A+ RPS-30-5 (MW)

— на поддоне 20 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение — — —

Файлы 2

показать свернуть
PS-35 35W Single Output Switching Power Supply series ■ Features : Universal AC input/Full range Protections:Short circuit/Over load/Over voltage Cooling by free air convection 100% full load burn-in test Fixed switching frequency at 60KHz 2 years warranty .. SPECIFICATION PS-35-3.3 PS-35-5 PS-35-7.5 PS-35-12 PS-35-13.5 PS-35-15 PS-35-24 PS-35-48 5V 7.5V 12V 13.5V 15V 24V 48V RATED CURRENT 3.3V 6A 6A 4.7A 3A 2.6A 2.4A 1.5A 0.75A CURRENT RANGE 0 ~ 6A 0 ~ 6A 0 ~ 4.7A 0 ~ 3A 0 ~ 2.6A 0 ~ 2.4A 0 ~ 1.5A 0 ~ 0.75A RATED POWER 19.8W 30W 100mVp-p 35.25W 100mVp-p 36W 120mVp-p 35.1W 36W 36W 36W 120mVp-p 150mVp-p 200mVp-p 240mVp-p 3.14 ~ 3.63V VOLTAGE TOLERANCE Note.3 ±2.0% 4.75 ~ 5.5V ±2.0% 7.13 ~ 8.25V ±2.0% 10.8 ~ 13.2V ±1.0% 21.6 ~ 26.4V ±1.0% 43.2 ~ 52.8V ±1.0% LINE REGULATION ±0.5% ±0.5% ±0.5% ±0.5% 12.15 ~ 14.85V 13.5 ~ 16.5V ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% LOAD REGULATION ±1% ±1% ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% SETUP, RISE TIME 1200ms, 30ms/230VAC,1200ms,30ms/115VAC at full load HOLD TIME (Typ.) 50ms/230VAC,10ms/115VAC at full load VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 440Hz 81% 81% 85% 84% 27.6 ~ 32.4V 55.2 ~ 62.4V MODEL DC VOLTAGE OUTPUT INPUT RIPPLE & NOISE (max.) Note.2 80mVp-p VOLTAGE ADJ. RANGE EFFICIENCY(Typ.) 70% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 0.75A/115VAC LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 127 ~370VDC 78% 80% 81% 0.5A/230VAC COLD START 23A/115VAC <2mA / 240VAC 45A/230VAC 105 ~ 150% rated output power (3.3V:105 ~ 160% rated output power) Protection type : Hiccup mode, recovers automatically after fault condition is removed. 3.8 ~ 4.95V 5.75 ~ 6.75V 8.63 ~ 10.5V 13.8 ~ 16.2V Protection type : shut down O/P voltage,re-power on to recover 15.5 ~ 18.2V 17.25 ~ 20.25V -20 ~ +65℃ (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH ±0.05%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, Period for 60min.each along X, Y, Z axes UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE EMC (Note 4) OTHERS I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55032 (CISPR32) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, Light industry level, criteria A 588.8Khrs DIMENSION 101.6*50.8*24mm (L*W*H) 0.124Kg;96PCS/12.9Kg/0.8CUFT PACKING NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:PS-35-SPEC 2017-07-07 PDF
Документация на PS-35-7.5

PS-35-20150717.cdr

Дата модификации: 05.07.2017

Размер: 80.4 Кб

2 стр.

35W Single Output Switching Power Supply PS-35 series PDF
Документация на серию PS-35

PS-35

Дата модификации: 03.01.2007

Размер: 872.5 Кб

2 стр.
