PT-320B

MEAN WELL
AC-DC сетевой преобразователь - P вых: 324 Вт; Выход: 24 В, 48 В, 12 В SB; U1: 12...28 В; I1: до 10 А; Стабилизация: напряжение; Вход: 110/220В авто
развернуть ▼ свернуть ▲
Фотография серии PT-320

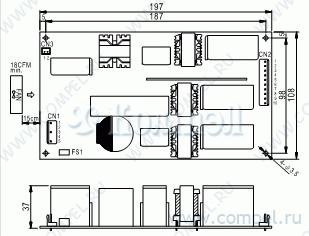

Чертеж серии PT-320



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности ККМ, дистанционное Вкл/Выкл, дополнительный выход 12 В Stand By
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Применение
КПД
Размер 197×108×37 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
320W Triple Output with PFC Function • Universal AC input / Full range • Built-in active PFC function, PF>0.92 • Protections: Short circuit / Overload / Over voltage / Over temperature • Seperate protections for all outputs • Wide range output voltage adjustment for CH1&2 • No load power consumption <0.75W • Built-in PS-ON control function • 130% peak load capability for all outputs • 5V or 12V standby output • 80% load by free air convection, 100% load with 18CFM forced air • 3 years warranty UL / CUL / TUV / CB / CE pending 197x 108x 37 mm AC input voltage range ......... 90~264VAC; 127~370VDC AC inrush current ................ Cold start, 40A at 230VAC Leakage current .................. Less than 2.0mA at 240VAC Overload protection(CH1) ..... 140%~180% shut off, re-power on to recover (CH2) ..... 140%~180% shut off, re-power on to recover (CH3) ..... 130%~150% shut off, re-power on to recover Over voltage protection ........ CH1: 32~38V, CH2: 66~78V, CH3: 115%~135% shut off, re-power on to recover Setup, rise, hold up time .......500ms, 50ms, 16ms at full load and 230VAC Withstand voltage ................ I/P-O/P:3.0KVAC, I/P-FG:1.5KVAC, 1minute Working temperature ............ -20 O C~+70 O C (refer to output derating curve) Safety standards ................. Design refer to UL60950-1, TUV EN60950-1 EMC standards ................... EN55022 class B, EN61000-3-2,-3 EN61000-4-2,3,4,5,6,8,11, ENV50204 Connection ......................... 5+10+2P/3.96mm pitch JST B5P/B10P-VH, B2B-XH Stock No. Model No. 12491 PT-320A 12492 PT-320B Output 12V, 0~10A 24V, 0~6.0A 5VSB, 0~5.0A 24V, 0~10A 48V, 0~6.0A 12VSB, 0~5.0A Vadj. 12~28V 24~58V fixed 12~28V 24~58V fixed Tol. ±4% ±4% ±4% ±4% ±4% ±4% Effi. 84% Max 289W 85% 324W PDF
Документация на серию PT-320

pt-320.pdf

Дата модификации: 05.08.2008

Размер: 94.2 Кб

1 стр.
