RPD-60B

MEAN WELL
AC/DC преобразователи
развернуть ▼ свернуть ▲
Фотография серии RPD-60

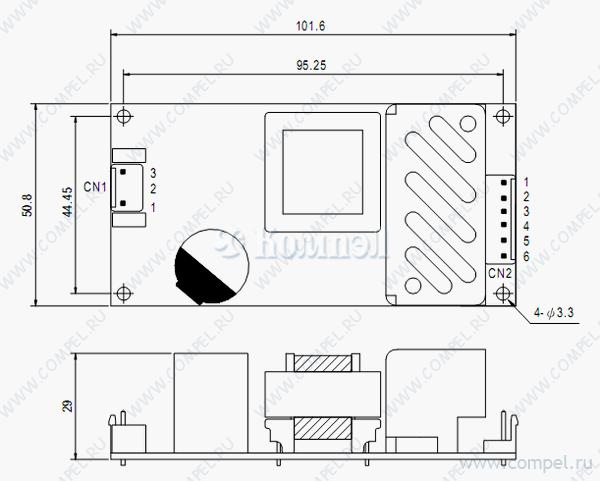

Чертеж серии RPD-60



Технические характеристики

показать свернуть
Серия
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности компактный дизайн, базовая модель
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 101.6×50.8×28 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Серия P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ PD-65B (MW)

— 6 шт Преобразователь напряжения AC-DC ( DC-DC)на шасси. 65.5Вт, Uвх=90-264В AC 47...440Гц (1... КЗ, перегрузка, перенапряжение — —
A+ RPD-65D (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 24 В, 5 В; U1: 24 В; I1: до 2.9 А;... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение —
A+ RPD-75B (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 73 Вт; Выход: 5 В, 24 В; U1: 4.75...5.5 В; I1: 1... КЗ, перегрузка, перенапряжение —

Файлы 2

показать свернуть
60W Reliable Dual Output Medical Grade RPD-60 series User’s Manual EN 60601-1 IEC 60601-1 8 + Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv. com ID 2000000000 ANSI/AAMI ES60601-1 BS EN/EN60601-1 BS EN/EN62368-1 IEC60601-1 IEC62368-1 UL62368-1 + TPTC004 ■ Features 4"×2" compact size Medical safety approved (2 x MOPP) accroding to ANSI/AAMI ES60601-1 and IEC/BS EN/EN60601-1 Suitable for BF application with appropriate system consideration Cooling by free air convection EMI class B for class Ⅰ configuration Extremely low leakage current Protections: Short circuit / Overload / Over voltage 3 years warranty ■ Applications Oral irrigator Hemodialysis machine Medical computer monitors Sleep apnea devices Description RPD-60 is a 60W highly reliable green PCB type medical power supply with a high power density on the 4” by 2” footprint. It accepts 90~264VAC input and offers dual output voltages . RPD-60 is able to be used for ClassⅠ (with FG) system design. The extremely low leakage current is less than 150μA. In addition, it conforms to international medical regulations (2*MOPP) and EMC BS EN/EN55011. Model Encoding RPD - 60 A Output voltage Rated wattage Series name File Name:RPD-60-SPEC 2021-09-15 PDF
Документация на RPD-60B

RPD-60-20210915.cdr

Дата модификации: 02.12.2021

Размер: 132.3 Кб

4 стр.

RPD-60 60W Dual Output Medical Type series Features : 4"x2" miniature size Universal AC input/Full range Low leakage current<200uA Protections: Short circuit / Over load / Over voltage Cooling by free air convection UL60601-1/IEC60601-1/EN60601-1 medical safety approved Fixed switch frequency at 100KHz 3 years warranty EN60601-1 IEC60601-1 SPECIFICATION MODEL OUTPUT INPUT RPD-60A CH1 CH2 CH1 CH2 DC VOLTAGE 5V 12V 5V 24V RATED CURRENT 5A 2A 3.5A 1.5A CURRENT RANGE 0.5 ~ 5.5A 0.1 ~ 2.2A 0.5 ~ 3.85A 0.1 ~ 1.65A RATED POWER 49W PEAK LOAD(10sec.) 80mVp-p 100mVp-p VOLTAGE TOLERANCE Note.3 +3,-2% 6.0% +3,-2% +8,-4% LINE REGULATION 0.5% 1.0% 0.5% 1.0% LOAD REGULATION 1.5% 2.0% 1.5% 2.0% 200ms, 15ms/230VAC HOLD UP TIME (Typ.) 70ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 78% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.1A/115VAC 0.7 A/230VAC COLD START 60A/230VAC 30A/115VAC 200ms, 15ms/115VAC at full load 14ms/115VAC at full load 127 ~ 370VDC 82% LEAKAGE CURRENT For earth <200uA/264VAC, For patient <100uA/264VAC OVERLOAD 115 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed CH1: 5.75 ~ 6.75V ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE Protection type : Shut down o/p voltage, re-power on to recover -20 ~ +65 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 45 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60601-1, TUV EN60601-1 Approved I/P-O/P:4KVAC I/P-FG:1.5KVAC O/P-FG:1.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55011(CISPR11),EN55022 (CISPR22) Class B HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF DIMENSION PACKING NOTE 80mVp-p SETUP, RISE TIME WORKING TEMP. WORKING HUMIDITY OTHERS 58.85W Note.4 53.9W OVER VOLTAGE (Note 5) 53.5W RIPPLE & NOISE (max.) Note.2 80mVp-p PROTECTION EMC RPD-60B OUTPUT NUMBER Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN60601-1-2, EN61204-3 Medical level, criteria A 677.8Khrs min. MIL-HDBK-217F (25 101.6*50.8*29mm (L*W*H) 0.15Kg; 96pcs/15.4Kg/0.89CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. 33% Duty cycle maximum within every 30 seconds. Average output power should not exceed the rated power. 5. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 6. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. File Name:RPD-60-SPEC 2006-12-18 PDF
