RPD-75A

MEAN WELL
AC/DC преобразователи открытого типа
развернуть ▼ свернуть ▲

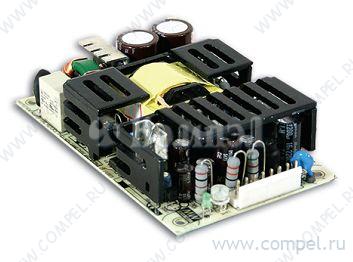

Фотография серии RPD-75

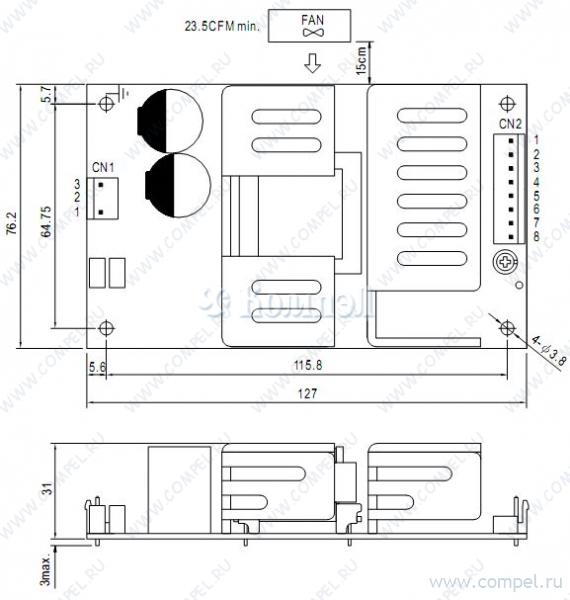

Чертеж серии RPD-75



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 127×76×31 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module, 71W
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RPD-65C (MW)

— 7 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 12 В, 5 В; U1: 12 В; I1: до 5.8 А;... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение AC-DC Regulated Power Supply Module
A+ PD-65A (MW)

— в коробках 18 шт Преобразователь напряжения AC-DC ( DC-DC)на шасси. 61.1Вт, Uвх=90-264В AC 47...440Гц (1... КЗ, перегрузка, перенапряжение — —

Файлы 2

показать свернуть
75W Reliable Dual Output Medical Grade RPD-75 series User’s Manual + EN 60601-1 IEC 60601-1 8 ANSI/AAMI ES60601-1 BS EN/EN60601-1 IEC60601-1 + TPTC004 ■ Features 5"×3" compact size Medical safety approved (2 x MOPP) accroding to ANSI/AAMI ES60601-1 and IEC/BS EN/EN60601-1 Suitable for BF application with appropriate system consideration Free air convection for rated power and 23.5CFM forced air convection for peak load EMI class B for class Ⅰ configuration Extremely low leakage current Protections: Short circuit / Overload / Over voltage Lifetime > 140K hours 3 years warranty ■ Applications Oral irrigator Hemodialysis machine Medical computer monitors Sleep apnea devices Description RPD-75 is a 75W highly reliable green PCB type medical power supply with a high power density on the 5” by 3” footprint. It accepts 90~264VAC input and offers dual output voltages . RPD-75 is able to be used for ClassⅠ (with FG) system design. The extremely low leakage current is less than 150 μ A. In addition, it conforms to international medical regulations (2*MOPP) and EMC BS EN/EN55011. Model Encoding RPD - 75 A Output voltage Rated wattage Series name File Name:RPD-75-SPEC 2021-09-15 PDF
Документация на RPD-75B

RPD-75-20210915.cdr

Дата модификации: 02.12.2021

Размер: 125.7 Кб

4 стр.

RPD-75 75W Dual Output Medical Type series Features : Universal AC input/Full range Low leakage current<200uA Protections: Short circuit / Overload / Over voltage Free air convection for rated power and 23.5CFM forced air convection for peak load UL60601-1/IEC60601-1/EN60601-1 medical safety approved Fixed switching frequency at 65KHz 3 years warranty EN60601-1 IEC60601-1 SPECIFICATION OUTPUT RPD-75B RPD-75A MODEL OUTPUT NUMBER CH1 CH2 CH1 CH2 DC VOLTAGE 5V 12V 5V 24V RATED CURRENT 7A 3A 5A 2A CURRENT RANGE 1 ~ 9.5A 0.3 ~ 4A 1 ~ 6.8A 0.2 ~ 2.7A RATED POWER 71W PEAK LOAD (23.5CFM) 95.5W 73W 98.8W 120mVp-p RIPPLE & NOISE (max.) Note.2 80mVp-p VOLTAGE ADJ. RANGE CH1: 4.75 ~ 5.5V VOLTAGE TOLERANCE Note.3 2.0% INPUT 0.5% 1.0% LOAD REGULATION 1.5% 3.0% 1.5% 3.0% SETUP, RISE TIME 500ms, 30ms/230VAC HOLD UP TIME (Typ.) 80ms/230VAC VOLTAGE RANGE 90 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz 77% EFFICIENCY (Typ.) 20ms/115VAC at full load 127 ~ 370VDC 79% 1.5A/115VAC 1A/230VAC COLD START 25A/115VAC 50A/230VAC Earth leakage current <200uA / 264VAC, Patient leakage current <100uA/264VAC 140 ~ 180% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE CH1: 5.75 ~ 6.75V Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. -20 ~ +70 TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 45 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL60601-1, TUV EN60601-1, IEC60601-1 approved I/P-O/P:4KVAC I/P-FG:1.5KVAC O/P-FG:1.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55011 (CISPR11), EN55022 (CISPR22) Class B Compliance to EN61000-3-2,-3 HARMONIC CURRENT EMS IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, EN60601-1-2, EN61000-6-2, EN61204-3, heavy industry level, EN61204-3 medical level, criteria A ISOLATION RESISTANCE MTBF NOTE 500ms, 30ms/115VAC at full load OVERLOAD WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY OTHERS 6.0% 1.0% PROTECTION (Note 4) 6.0% 200mVp-p 0.5% LEAKAGE CURRENT EMC CH1: 4.75 ~ 5.5V 2.0% LINE REGULATION AC CURRENT (Typ.) INRUSH CURRENT (Typ.) SAFETY & 80mVp-p DIMENSION 569.9K hrs min. MIL-HDBK-217F (25 127*76.2*31mm (L*W*H) PACKING 0.25Kg; 63pcs/16.7Kg/1.35CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. File Name:RPD-75-SPEC 2008-03-25 PDF
Документация на серию RPD-75

RPD-75.cdr

Дата модификации: 17.04.2008

Размер: 283.4 Кб

2 стр.
