RSP-750-15

MEAN WELL
AC/DC преобразователь корпусированный
развернуть ▼ свернуть ▲

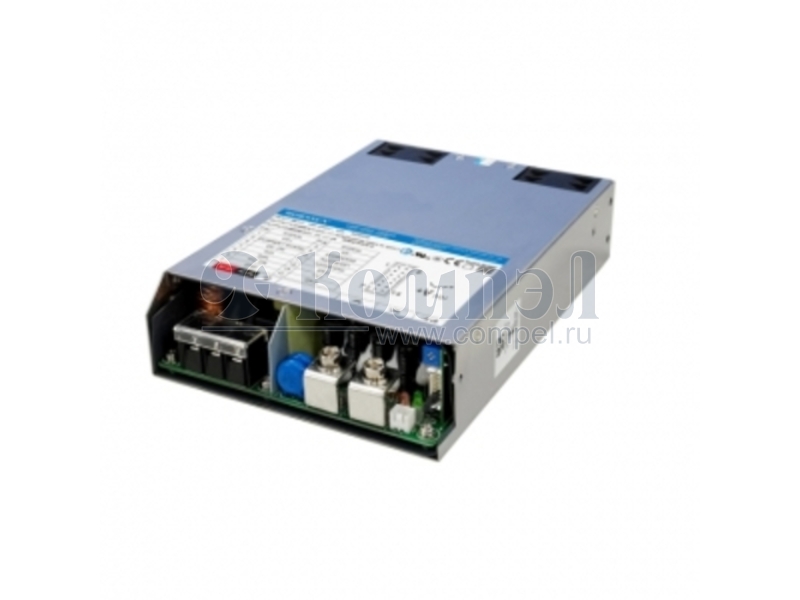

Фотография серии RSP-750

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
  Возможности: ККМ, регулируемый, 1U профиль, компенсация на проводах, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 12 В
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом потенциометр внутренний, напряжение внешнее
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 250×127×41 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ HRPG-1000-15 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — —
A+ MSP-1000-15 (MW)

—

 КЗ, перегрузка, перенапряжение, перегрев — —
A+ RSP-1000-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 750 Вт; Выход: 15 В, 5 В AUX; U1: 13.5...16.5 В;... ККМ, регулируемый, 1U профиль, компенсация на проводах, параллельное включение, дистанционное Вкл/Выкл, сигнал DC OK, дополнительный выход 5 В КЗ, перегрузка, перенапряжение, перегрев потенциометр внутренний, напряжение внешнее —
A+ PSPA-1000-15 (MW)

— 1 шт — КЗ, перегрузка, перенапряжение, перегрев — — — — — — — — —
A+ LMF1000-20B15 (MORNSUN)

— стандарт, I²C Interface, Load Sharing, ККМ, функция Remote On/Off, Remote Sense, выход Standby КЗ, перегрузка, перенапряжение, перегрев — AC-DC Power Factor Correction Module

Файлы 2

показать свернуть
RSP-750 750W Power Supply with Single Output series User’s Manual Dimension L * W * H 250 * 127 * 41 (1U) 9.84 * * 1.61 (1U) 5 mm inch Bauar t gepruft Sicherheit egel ma ge od o s be wac g R33100 RoHS CNS14336-1 www. tuv.com ID 2000000000 BS EN/EN62368-1 GB4943.1 TPTC004 UL62368-1 IEC62368-1 ■ Features Universal AC input / Full range Built-in active PFC function High efficiency up to 92% Forced air cooling by built-in DC fan Output voltage and constant current level programmable Built-in remote ON-OFF control / remote sense / auxiliary power / DC OK signal Protections: Short circuit / Overload / Over voltage ■ Applications  Factory control or automation apparatus Test and measurement instrument Laser related machine  Burn-in facility  RF application / Over temperature Optional conformal coating 5 years warranty ■ Description RSP-750 is a 750W single output enclosed type AC/DC power supply. This series operates for 90~264VAC input voltage and offers the models with the DC output mostly demanded from the industry. Each model is cooled by the built-in fan with fan speed control, working for the temperature up to 70℃. Moreover, RSP-750 provides vast design flexibility by equipping various built-in functions such as the output programming, remote ON-OFF control, auxiliary power, etc. ■ Model Encoding / Order Information RSP - 750 - 48 Output voltage (5V/12V/15V/24V/27V/48V) Output wattage Series name File Name:RSP-750-SPEC 2021-09-15 PDF
Документация на RSP-750-5

RSP-750-20210915.cdr

Дата модификации: 28.09.2021

Размер: 205.5 Кб

8 стр.

RSP-750 750W Single Output Power Supply ¡¡E¡½ E ¡E ¡E ¡E ¡ E ¡ E ¡ E ¡E ¡E ¡E ¡E ¡E ¡E ¡ E series Features : Universal AC input / Full range AC input active surge current limiting High efficiency up to 92% Built-in 12V/0.1A auxiliary power Built-in active PFC function, PF>0.97 Protections: Short circuit / Overload / Over voltage / Over temperature / Fan alarm Output voltage can be trimmed between 40 ~ 110% by 2 ~ 5.5VDC external control signal Output current can be trimmed between 40 ~ 110% by 2 ~ 5.5VDC external control signal Forced air cooling by built-in DC with fan speed control function 3 High power density 9.44w/inch 1U low profile 41mm DC OK Signal Built-in remote ON-OFF control Built-in remote sense function 3 years warranty SPECIFICATION MODEL RSP-750-5 RSP-750-12 RSP-750-15 RSP-750-24 RSP-750-27 RSP-750-48 DC VOLTAGE 5V 12V 15V 24V 27V 48V RATED CURRENT 100A 62.5A 50A 31.3A 27.8A 15.7A CURRENT RANGE 0 ~ 100A 0 ~ 62.5A 0 ~ 50A 0 ~ 31.3A 0 ~ 27.8A 0 ~ 15.7A RATED POWER 500W 750W 750W 751.2W 750.6W 753.6W 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 10 ~ 13.5V 13.5 ~ 16.5V 20 ~ 26.4V 24 ~ 30V ¡Ó1.0% ¡Ó0.5% ¡Ó0.5% 43 ~ 55V 90.5% 90.5% 92% RIPPLE & NOISE (max.) Note.2 150mVp-p OUTPUT 4.75 ~ 5.5V VOLTAGE ADJ. RANGE LOAD REGULATION ¡Ó2.0% ¡Ó0.5% ¡Ó2.0% SETUP, RISE TIME 1000ms, 50ms at full load VOLTAGE TOLERANCE Note.3 LINE REGULATION 16ms/230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT Note.5 90 ~ 264VAC ¡Ó1.0% ¡Ó0.5% ¡Ó0.5% ¡Ó1.0% ¡Ó0.5% ¡Ó0.5% ¡Ó1.0% ¡Ó0.5% ¡Ó0.5% ¡Ó1.0% ¡Ó0.5% ¡Ó0.5% 16ms/115VAC at full load 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) 0.97/230VAC EFFICIENCY (Typ.) AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 82% 5V : 5.6A/115VAC 2.8A/230VAC 25A/115VAC 40A/230VAC LEAKAGE CURRENT <2.0mA / 240VAC 0.98/115VAC at full load 87% 89% 12V~48V : 8.2A/115VAC 3.9A/230VAC 105 ~ 125% rated output power OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE AUXILIARY POWER(AUX) Protection type : Constant current limiting, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.8V 17 ~ 20.5V 27.6 ~ 32.4V 31 ~ 36.5V 56.6 ~ 66.2V Protection type : Shut down o/p voltage, re-power on to recover 85 5 (TSW2 ) detect on heatsink of O/P diode; 80 5 (TSW1 ) detect on heatsink of power transistor ¢J¡Ó ¢J ¢J¡Ó ¢J Protection type : Shut down o/p voltage, recovers automatically after temperature goes down 12V @ 0.1A ; tolerance : 10% ¡Ó REMOTE ON/OFF CONTROL Note.6 Power on : short between on/off(pin13) & 12V-AUX(pin14) on CN50 Power off : open between on/off(pin13) & 12-AUX(pin14) on CN50 FUNCTION DC OK SIGNAL The TTL signal out, PSU turn on = 0 ~ 1V ; PSU turn off = 3.3 ~ 5.6V OUTPUT VOLTAGE TRIM Note.6 Adjustment of output voltage is possible between 40 ~ 110% by 2 ~ 5.5VDC external control signal OUTPUT CURRENT TRIM WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Adjustment of output current is between 40 ~ 110% by 2 ~ 5.5VDC external control signal ¢J (Refer to "Derating Curve") -30 ~ +70 20 ~ 90% RH non-condensing ¢J ¡Ó0.03%/¢J (0 ~ 50¢J) -40 ~ +85 , 10 ~ 95% RH 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC ¢J I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22), EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A ¢J 120.8K hrs min. MIL-HDBK-217F (25 ) 250*127*41mm (L*W*H) 1.64Kg; 6pcs/10.8Kg/1.1CUFT ¢J 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. Derating may be needed under low input voltages. Please check the derating curve for more details. 6. The power supply unit will have no output if the shorting connector is not assembled. It contains three shorting wires: one is from on/off(pin13) to 12V-AUX(pin14), two is from PC(pin7) to PO(pin8) and the other is from PV(pin5) to PS(pin6). Please refter to function manual for details. 7. Please consult MEAN WELL for applications of more units connecting in parallel. File Name:RSP-750-SPEC 2012-11-27 PDF
Документация на серию RSP-750

RSP-750.cdr Keywords:

Дата модификации: 29.11.2012

Размер: 144.8 Кб

5 стр.

    Публикации 2

    показать свернуть
    20 сентября 2022
    новость

    Источники питания MEAN WELL с креплением на шасси доступны со склада

    Центральный склад КОМПЭЛ пополнился популярными источниками питания MEAN WELL семейств LRS, RSP, RSи SE с креплением на шасси (в перфорированном кожухе). Данный тип источников питания имеет самый широкий спектр применений и присутствует в линейках... ...читать

    10 января 2013
    новость

    RSP-750 – новые AC/DC источники питания с ККМ от MEAN WELL

    Компания MEAN WELL представила новую серию источников питания RSP–750 в низкопрофильном корпусе высотой 41 мм с выходной мощностью 750 Вт. Достоинствами серии RSP–750 являются высокая плотность мощности 575 Вт/дм³ и значительно... ...читать
