S600-148E3

MEAN WELL
DC-AC, 300Вт, Uвх=42-60В, один выход 220В, 50Гц, коэф. гармоник <3%, 295х180х72 мм, 0...+50°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии S600

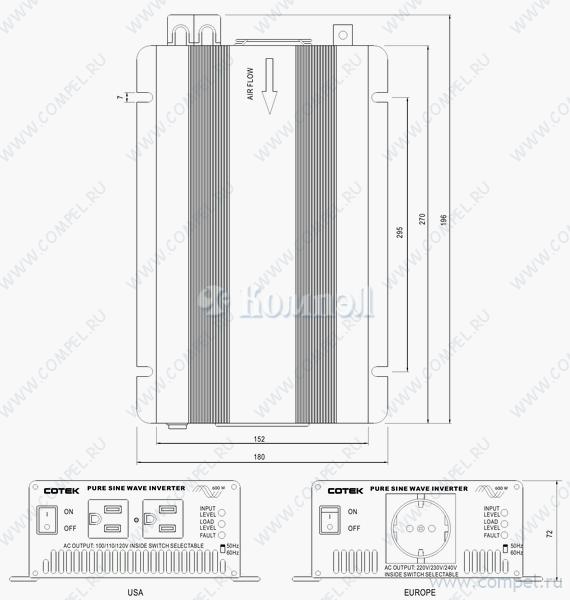

Чертеж серии S600


  • Группа: DC-AC инверторы
  • Серия: S600
  • Корпус: —
  • Норма упаковки: 1  шт. (в коробках)
  • снято с производства

Технические характеристики

показать свернуть
Выходная мощность
Входное напряжение DC
Выходное напряжение AC
Форма выходного напряжения
Размер 295×180×72 мм
Рабочая температура
  Примечания: Сигнализация о снижении напряжения аккумуляторной батареи, Автоотключение при снижении Uвх, защита от переполюсовки, Защита от короткого замыкания, перегрузки, перенапряжения, перегрева
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Преобразователи постоянного напряжения аккумуляторной батареи в переменное напряжение 230 В/50Гц (инверторы) Серии S600 (600 Вт) Инструкция по эксплуатации Пожалуйста, прочтите руководство пользователя перед использованием. © Авторы перевода приложили все возможные усилия для того, чтобы сделать его качественным и достоверным. Все технические данные и параметры сверены с фирменным описанием изделий с сайта www.meanwell.com. Однако при возникновении разночтений между переводом и оригиналом на английском языке, а также во всех затруднительных случаях следует полагаться на информацию, изложенную в оригинале. —1— PDF
Инструкция на серию S600

Дата модификации: 24.04.2008

Размер: 911.5 Кб

18 стр.

S600 600W True Sine Wave DC-AC Power Inverter series Features : True sine wave output (THD<3%) Power ON-OFF switch Input voltage range: -15% ~ +25% Output voltage regulation:-10 ~ +4% Load control cooling fan Tri-color indicators display input voltage & output load level Protections: Bat. Low alarm/Bat. Low shutdown/Over voltage/ Over temp./Output shout/Input polarity reverse/Over load. Topology: Microprocessor Approvals: UL/ e13/ CE/ FCC 2 years warranty SPECIFICATION ORDER NO. S600-112B2 S600-124B2 S600-148B2 S600-212E3 S600-224E3 S600-248E3 S600-112 S600-124 S600-148 S600-212 S600-224 S600-248 AC RATED VOLTAGE 110V 110V 110V 220V 220V 220V AC VOLTAGE 100 / 110 / 120 selectable by DIP switch RATED POWER 600W SURGE POWER 800W WAVEFORM True sine wave (THD<3%) SAFETY MODEL NO. OUTPUT INPUT FREQUENCY 60Hz 0.1% 50Hz 0.1% AC REGULATION -10~+4% -10~+4% STANDARD RECEPTACLES TYPE-2* 2ea TYPE-3* 1ea LED INDICATOR DC CURRENT 60A 30A 15A NO LOAD CURRENT DRAW Input voltage level, output load level and fault status 15A 30A 60A 0.23A 0.43A 0.87A 0.83A 0.43A 0.22A DC VOLTAGE 12V 24V 48V 12V 24V 48V VOLTAGE RANGE 10.5 ~ 15VDC 21 ~ 30VDC 42 ~ 60VDC 10.5 ~ 15VDC 21 ~ 30VDC 42 ~ 60VDC EFFICIENCY (Typ.) 87% 90% 92% 90% 93% 94% DC CONNECTOR FUSE None 20A*2 21 1V 10A*2 42 2V 35A*2 10.5 0.5V 20A*2 21 1V 10A*2 42 2V 10 0.5V 20 1V 40 2V 15~16V 30~32V 60~62V BAT. LOW ALARM BAT. LOW SHUTDOWN OVER LOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE ENVIRONMENT 220 / 230 / 240 selectable by DIP switch 35A* 2 10.5 0.5V 10 0.5V 20 1V 40 2V >700W Shut down o/p voltage, re-power on to recover 30~32V 15~16V 85 5 OUTPUT SHORT Shut-off , Reset: re-power on BAT. POLARITY WORKING TEMP. By fuse open 0 ~ 33 WORKING HUMIDITY 20% ~ 90% RH non-condensing STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT -30~+70 0.05% / 60~62V / 185 40oF, Reset: re-power on o / -22~+158 F, 10~95% RH ( 0~50 ) ----- SAFETY STANDARDS UL458 I/P-O/P:100M Ohms / 500VDC ISOLATION RESISTANCE SAFETY & EMI CONDUCTION&RADIATION Compliance to FCC class B EMC ----EMS IMMUNITY OTHERS LVD MTBF DIMENSION ----- PACKING COOLING APPLICATIONS 2.7kg ; 6pcs / 20kg / CARTON Compliance to EN55022 class B, 72/ 245/ CEE, 95/ 54/ CE Compliance to EN61000-4-2,3, ENV50204 Compliance to EN60950 70Khrs min. MIL-HDBK-217F(25 295*180*72mm (L*W*H) ) by fan, 200W fan ON; 150W fan OFF Home appliance, Power tools, Office and Portable equipment, Vehicle and Yacht ...etc. AC Output Receptacles (optional) TYPE-1 TYPE-2 TYPE-3 TYPE-4 TYPE-5 TYPE-6 USA USA EUROPE UNIVERSAL AUSTRALIA U.K File Name: S600-SPEC 2005-08-24 PDF
Документация на серию S600

S600.cdr

Дата модификации: 30.08.2005

Размер: 350.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
