SD-100B-24

DC/DC конвертор: CASE; 100 Вт; Выход 24В / 4.2А; Вход: 19...36 [24] В; -10...60 °C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Сертификаты медицинские

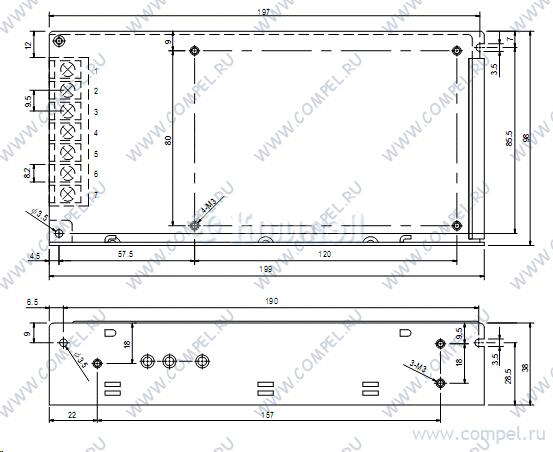

Размер 199×98×38 мм
Рабочая температура
