SD-50C-5 PBF

MEAN WELL
SD-50 50W Single Output DC-DC Converter series User’s Manual ■ Features : 2:1 wide input range Protections: Short circuit / Overload / Over voltage 1500VAC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test Fixed switching frequency at 83KHz Low cost High reliability 2 years warranty AS/NZS62368-1 TPTC004 SPECIFICATION MODEL OUTPUT SD-50A-5 SD-50B-5...
развернуть ▼ свернуть ▲
Фотография серии SD-50

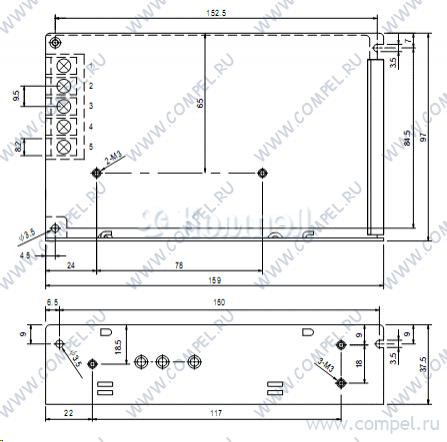

Чертеж серии SD-50



Технические характеристики

показать свернуть
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности DC-DC Regulated Power Supply Module, 1 Output, 50W, Hybrid
Комплекс защит SHORT CIRCUIT; OUTPUT OVER VOLTAGE; OVER LOAD
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Схема параллельного включения
Сертификаты медицинские
Размер 159×97 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 9

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- CHB50W-24S05 (CINCON)

—

 — DC-DC Regulated Power Supply Module, 1 Output, 50W, Hybrid SHORT CIRCUIT; OUTPUT OVER VOLTAGE — — — — — — — — — — —
A- CHB50W-48S05 (CINCON)

— 6 шт

 — DC-DC Regulated Power Supply Module, 1 Output, 50W, Hybrid — — — — — — — — — — — — —
A- CHB75-24S05 (CINCON)

—

 — DC-DC Regulated Power Supply Module, 1 Output, 75W, Hybrid — — — — — — — — — — — — —
A- CHB75-24S05N (CINCON)

—

 — DC-DC Regulated Power Supply Module, 1 Output, 75W, Hybrid — — — — — — — — — — — — —
A- CHB75-48S05 (CINCON)

—

 — DC-DC Regulated Power Supply Module, 1 Output, 75W, Hybrid — — — — — — — — — — — — —
A- ECLB60W-24S05 (CINCON)

—

 — DC-DC Regulated Power Supply Module, 1 Output, 60W, Hybrid OVER CURRENT, OVER VOLTAGE, SHORT CIRCUIT PROTECTION — — — — — — — — — — —
A- ECLB60W-48S05 (CINCON)

—

 — DC-DC Regulated Power Supply Module, 1 Output, 60W, Hybrid OVER CURRENT, OVER VOLTAGE, SHORT CIRCUIT PROTECTION — — — — — — — — — — —
A- CQE50W-24S05 (CINCON)

CASE SCW/DCW08

 — DC-DC Regulated Power Supply Module, 1 Output, 50W, Hybrid OUTPUT OVER CURRENT; OUTPUT OVER VOLTAGE; THERMAL — — — — — — — — — — —
A- CQE50W-48S05 (CINCON)

CASE SCW/DCW08

 — DC-DC Regulated Power Supply Module, 1 Output, 50W, Hybrid OUTPUT OVER CURRENT; OUTPUT OVER VOLTAGE; THERMAL — — — — — — — — — — —

Файлы 2

показать свернуть
SD-50 50W Single Output DC-DC Converter series User’s Manual ■ Features : 2:1 wide input range Protections: Short circuit / Overload / Over voltage 1500VAC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test Fixed switching frequency at 83KHz Low cost High reliability 2 years warranty AS/NZS62368-1 TPTC004 SPECIFICATION MODEL OUTPUT SD-50A-5 SD-50B-5 SD-50C-5 SD-50A-12 SD-50B-12 SD-50C-12 SD-50A-24 DC VOLTAGE 5V 12V 24V RATED CURRENT 10A 4.2A 2.1A CURRENT RANGE 0 ~ 10A 0 ~ 4.2A 0 ~ 2.1A RATED POWER 50W 50.4W 50.4W RIPPLE & NOISE (max.) Note.2 100mVp-p 120mVp-p 150mVp-p VOLTAGE ADJ. RANGE 11 ~ 16VDC 23 ~ 30VDC 4.5 ~ 5.5VDC VOLTAGE TOLERANCE Note.3 ±2.0% ±1.0% ±1.0% LINE REGULATION ±0.5% ±0.3% ±0.2% LOAD REGULATION ±0.5% ±0.3% ±0.2% SD-50B-24 SD-50C-24 SETUP, RISE, HOLD UP TIME 2.5s, 50ms, ------ at full load INPUT VOLTAGE RANGE A:9.2 ~ 18VDC EFFICIENCY (Typ.) 70% 73% 76% 72% 75% 78% 74% 80% 83% DC CURRENT 7A/12V 3A/24V 1.5A/48V 7A/12V 3A/24V 1.5A/48V 7A/12V 3A/24V 1.5A/48V OVERLOAD 105 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed PROTECTION OVER VOLTAGE WORKING TEMP. B:19 ~ 36VDC 5.75 ~ 6.75V/10% load C:36 ~ 72VDC 16.8 ~ 20V/10% load 31.5 ~ 37.5V/10% load Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -20 ~ +85℃, 10 ~ 95% RH TEMP. COEFFICIENT ±0.03%/℃ (0 ~ 50℃) VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes EAC TP TC 004 approved, Design refer to LVD, AS/NZS 62368.1 SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE I/P-O/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, heavy industry level, criteria A , EAC TP TC 020 365.6K hrs min.(SD-50A) 357.5K hrs min.(SD-50B) 368.5K Hrs min.(SD-50C) MIL-HDBK-217F (25℃) 159*97*38mm (L*W*H) 0.43Kg; 24pcs/11.35Kg/0.83CUFT 1. All parameters NOT specially mentioned are measured at 12,24,48VDC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 5. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:SD-50-SPEC 2021-09-15 PDF
Документация на SD-50C-5

SD-50-20210915.cdr

Дата модификации: 15.09.2021

Размер: 120.7 Кб

2 стр.

SD-50 50W Single Output DC-DC Converter series Features : 2:1 wide input range Protections:Short circuit/Over load/Over voltage 1500VDC I/O isolation Built-in EMI filter, low ripple noise 100% full load burn-in test Fixed switching frequency at 83KHz Low cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT INPUT SD-50A-5 SD-50C-12 SD-50A-24 RATED CURRENT 10A 4.2A 2.1A CURRENT RANGE 0 ~ 10A 0 ~ 4.2A 0 ~ 2.1A RATED POWER 50W 50.4W 50.4W 120mVp-p 150mVp-p 11 ~ 16VDC 23 ~ 30VDC RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE ADJ. RANGE 4.5 ~ 5.5VDC VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% LINE REGULATION 0.5% 0.3% 0.2% LOAD REGULATION 0.5% 0.3% 0.2% SETUP, RISE, HOLD TIME 2.5s, 50ms, ------ at full load VOLTAGE RANGE A:9.2 ~ 18VDC EFFICIENCY (Typ.) 70% DC CURRENT 7A/12V OVER LOAD 105 ~ 150% rated output power Protection type : Fold back current limiting, recovers automatically after fault condition is removed WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE B:19 ~ 36VDC 73% 76% SD-50C-24 80% 83% C:36 ~ 72VDC 72% 75% 78% 3A/24V 5.75 ~ 6.75V/10% load SD-50B-24 74% 1.5A/48V 16.8 ~ 20V/10% load 31.5 ~ 37.5V/10% load Protection type : Hiccup mode, recovers automatically after fault condition is removed -10 ~ +60 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes Design refer to LVD I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B EMS IMMUNITY Compliance to EN61000-4-2,3,4,6,8; ENV50204, EN55024,heavy industry level, criteria A MTBF 365.6K hrs min.(SD-50A) 357.5K hrs min.(SD-50B) 159*97*38mm (L*W*H) 0.53Kg; 24pcs/12.7Kg/0.75CUFT DIMENSION PACKING NOTE SD-50B-12 24V WORKING TEMP. OTHERS SD-50A-12 12V OVER VOLTAGE (Note 4) SD-50C-5 5V PROTECTION EMC SD-50B-5 DC VOLTAGE 368.5K Hrs min.(SD-50C) MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 12,24,48VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SD-50-SPEC 2003-12-26 PDF
Документация на серию SD-50

(H:\\document\\CoreDRAW\\Specification\\\274\320\267\307\253\254\\SD-50.cdr)

Дата модификации: 16.01.2004

Размер: 378.3 Кб

2 стр.
