SDM30-48S3

MEAN WELL
DC/DC преобразователи на печатную плату
развернуть ▼ свернуть ▲
Фотография серии SDM30

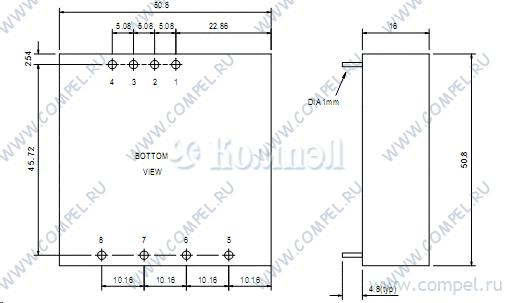

Чертеж серии SDM30



Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит короткого замыкания, перегрузки, перенапряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
Уровень пульсаций
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 50.8×50.8×16 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- SKMW30G-03 (MW)

— — — — — — — — — —
A- RSDW40G-03 (MW)

— КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- URB2403LD-30WR3 (MORNSUN)

2X1INCH в линейках 16 шт

 стандарт, подстройка выхода, функция Remote On/Off, изолированный — — — — — — — — — — —
A- SDM30-24S3 (MW)

2X2INCH 20 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x2 inch; P вых: 30 Вт; #: 1; U вх:... короткого замыкания, перегрузки, перенапряжения — — — — — — — —
A- RSD-30G-3.3 (MW)

— 1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки — — — — — — —
A- RSD-30H-3.3 (MW)

— короткого замыкания, перегрузки, перенапряжения, переполюсовки — — — — — — —
A- RSD-30L-3.3 (MW)

— 1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки — — — — — — —
A- RSDW40F-03 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, от пониженного входного напряжения — — — — — — — — —
A- SKMW30F-03 (MW)

— 1 шт — — — — — — — — —
A- VRB4803LD-50WHR3 (MORNSUN)

— 9 шт

 стандарт, подстройка выхода, теплоотвод, изолированный от пониженного входного напряжения, КЗ, перегрузки, перенапряжения — — — — — — — —
A- VRB4803LD-50WR3 (MORNSUN)

— 22 шт

 стандарт, подстройка выхода, изолированный от пониженного входного напряжения, КЗ, перегрузки, перенапряжения — — — — — — — —
A- VRB2403LD-30WR3 (MORNSUN)

2X1INCH стандарт, подстройка выхода, функция Remote On/Off, изолированный — — — — — — — — — — —
A- VRB2403LD-50WR3 (MORNSUN)

DIP-6

 стандарт, подстройка выхода, изолированный от пониженного входного напряжения, КЗ, перегрузки, перенапряжения — — — — — — — —

Файлы 2

показать свернуть
SDM30 30W DC-DC Single Output series ■ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧ ‧  SPECIFICATION MODEL OUTPUT INPUT PROTECTION SDM30-12S3 SDM30-24S3 SDM30-48S3 3.3V 5V RATED CURRENT 5A 5A CURRENT RANGE 0 ~ 5A 0 ~ 5A RATED POWER 16.5W 25W SDM30-48S5 79% 80% 75mVp-p VOLTAGE TOLERANCE Note.3 ±3.0% ±2.0% max. LINE REGULATION ±1.0% ±1.0% LOAD REGULATION ±1.0% ±1.0% TRIM OUTPUT ±13%(Typ.) output voltage RATED DC INPUT VOLTAGE RANGE EFFICIENCY (Typ.) 12S: 12VDC 24S: 24VDC 48S: 48VDC 12S: 9.2 ~ 18VDC 24S: 18~ 36VDC 48S: 36~ 72VDC 77% 79% 80% DC CURRENT IDLE CURRENT 12S:3.6A 12S:35mA OVERLOAD Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed OVER VOLTAGE SHORT CIRCUIT 3.8 ~ 4.95V Protection type : Constant current limiting, recovers automatically after fault condition is removed Logic "1" or open: power on Logic "0" short to Vin-: power off TEMP. COEFFICIENT SAFETY STANDARDS SAFETY & ISOLATION VOLTAGE ISOLATION RESISTANCE EMC (Note 6) EMC EMISSION ±0.03%/℃ (0~50℃) Design refer to LVD, EAC TP TC 004 approved DIMENSION PACKING 5.75 ~ 7.5V Protection type : Shut off o/p voltage, clamping by zener diode -25 ~ +85℃ (Refer to "Derating Curve") EMC IMMUNITY MTBF 77% 24S:2A 48S:1A 24S/48S:30mA WORKING TEMP. ENVIRONMENT STORAGE TEMP., HUMIDITY NOTE SDM30-24S5 RIPPLE & NOISE (max.) Note.2 75mVp-p FUNCTION ON/OFF CONTROL OTHERS SDM30-12S5 DC VOLTAGE -25 ~ +85℃, 0 ~ 95% RH I/P-O/P:1KVDC I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 Compliance to BS EN/EN61000-2,3,4,6,8, BS EN/EN55024, light industry level, criteria A , EAC TP TC 020 322.4K hrs min. MIL-HDBK-217F (25℃) 50.8*50.8*16mm (2"*2"*0.63") (L*W*H) 0.1Kg; 150pcs/15.8Kg/0.94CUFT ℃    ≧    ℃℃ File Name:SDM30-SPEC 2021-07-12 PDF
Документация на SDM30-12S3 PBF

未命名 -1

Дата модификации: 12.07.2021

Размер: 559.8 Кб

3 стр.

SDM30 30W DC-DC Single Output series Features : Wide 2:1 DC input range In/out capacitance1000pF Protections:Short circuit/Over load/Over voltage 1000VDC I/O isolation for D/D Cooling by free air convection Built-in remote ON-OFF control 100% full load burn-in test Fixed switching frequency at 225KHz Lost cost High reliability 1 year warranty SPECIFICATION MODEL OUTPUT SDM30-12S3 PROTECTION RATED CURRENT 5A 5A CURRENT RANGE 0 ~ 5A 0 ~ 5A RATED POWER 16.5W 25W RIPPLE & NOISE (max.) Note.2 75mVp-p 2.0% max. LINE REGULATION 1.0% 1.0% LOAD REGULATION 1.0% 1.0% TRIM OUTPUT 13%(Typ.) output voltage 10%(Typ.) output voltage VOLTAGE RANGE EFFICIENCY (Typ.) 12S: 12VDC 24S: 24VDC 48S: 48VDC 12S: 9.2 ~ 18VDC 24S: 18~ 36VDC 48S: 36~ 72VDC 77% 79% 80% DC CURRENT IDLE CURRENT 12S:3.6A 12S:35mA OVER LOAD Above 105% rated output power Protection type : Over power limiting, recovers automatically after fault condition is removed OVER VOLTAGE SDM30-48S5 75mVp-p 3.0% 77% 79% 80% 24S:2A 48S:1A 24S/48S:30mA 3.8 ~ 4.95V 5.75 ~ 7.5V Protection type : Shut down o/p voltage, re-power on to recover Protection type : Constant current limiting, recovers automatically after fault condition is removed Logic "1" or open: power on Logic "0" short to Vin-: power off WORKING TEMP. ENVIRONMENT STORAGE TEMP., HUMIDITY -25 ~ +85 TEMP. COEFFICIENT SAFETY STANDARDS ISOLATION VOLTAGE SAFETY & ISOLATION RESISTANCE EMC 0.03%/ (0~50 Design refer to LVD NOTE SDM30-24S5 VOLTAGE TOLERANCE Note.3 SHORT CIRCUIT OTHERS SDM30-12S5 5V FUNCTION ON/OFF CONTROL (Note 6) SDM30-48S3 3.3V RATED DC INPUT INPUT SDM30-24S3 DC VOLTAGE -25 ~ +85 (Refer to output load derating curve) , 0 ~ 95% RH I/P-O/P:1KVDC I/P-O/P:100M Ohms/500VDC EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B Compliance to EN61000-2,3,4,6,8; ENV50204, EN55024, Light industry level, criteria A EMS IMMUNITY MTBF 322.4K hrs min. MIL-HDBK-217F (25 ) DIMENSION 50.8*50.8*16mm (2"*2"*0.63") (L*W*H) 0.1Kg; 150pcs/15.8Kg/0.97CUFT PACKING 1. All parameters NOT specially mentioned are measured at 12,24,48VDC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Short circuit not more than 60 second. 5. DC source wires 5cm, an input external al capacitor 47 ~ 100uF is required. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:SDM30-SPEC 2006-09-08 PDF
Документация на серию SDM30

\\Fileserver-s\doc-control\do

Дата модификации: 21.09.2006

Размер: 355.6 Кб

3 стр.
