USP-150-15

MEAN WELL
AC/DC преобразователи открытого типа
развернуть ▼ свернуть ▲

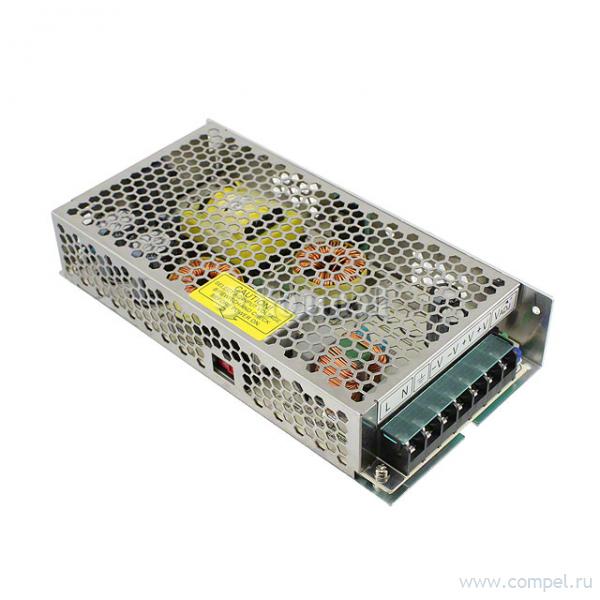

Фотография серии USP-150

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 215×67.4×33 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 11

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
A+ RS-150-15 (MW)

— в коробках 20 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 150Вт,Uвх=88-132/176-264В AC(248-373В... КЗ, перегрузка, перенапряжение —
A+ LRS-150-15 (MW)

— в коробках 30 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ LM150-22B15 (MORNSUN)

— в коробках 28 шт КЗ, перегрузка, перенапряжение, перегрев — — — AC-DC Regulated Power Supply Module, 1 Output, 150W, Hybrid
A+ HRPG-150-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 15 В, 5 В SB; U1: 13.5...18 В; I1... ККМ, компенсация на проводах, 1U профиль, ограничение тока, дистанционное Вкл/Выкл, дополнительный выход 5 В Stand By КЗ, перегрузка, перенапряжение, перегрев —
A+ RSP-150-15 (MW)

— 1 шт AC-DC сетевой преобразователь - P вых: 150 Вт; Выход: 15 В; U1: 14.3...16.5 В; I1: до 1... ККМ, 1U профиль, ограничение тока, дистанционное Вкл/Выкл КЗ, перегрузка, перенапряжение, перегрев —
A+ HEP-150-15A (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ HEP-185-15A (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ HRP-150-15 (MW)

— 1 шт ККМ, компенсация на проводах, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение, перегрев —
A+ LRS-150F-15 (MW)

— 1 шт КЗ, перегрузка, перенапряжение, перегрев —
A+ LM150-23B15 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — — AC-DC Regulated Power Supply Module, 1 Output, 150W, Hybrid
A+ LMF150-23B15 (MORNSUN)

— КЗ, перегрузка, перенапряжение, перегрев — — — — — — AC-DC Power Factor Correction Module

Файлы 2

показать свернуть
150W U-Bracket Single Output with PFC Function USP-150 series ■ Features : Universal AC input / Full range(up to 295VAC) Built in active PFC function Constant Voltage design High efficiency up to 93% Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection U-bracket low profile:33mm ZVS technology to reduce power dissipation 3 years warranty SPECIFICATION MODEL DC VOLTAGE OUTPUT USP-150-12 USP-150-15 USP-150-24 USP-150-36 USP-150-48 12V 15V 24V 36V 48V 10A 6.3A 4.2A 3.2A 0 ~ 10A 150W 150mVp-p 13.5~16.5V 0 ~ 6.3A 151.2W 150mVp-p 21.6~26.4V 0 ~ 4.2A 151.2W 250mVp-p 32.4~39.6V 153.6W 250mVp-p ±2.0% ±2.0% ±2.0% 43.2~52.8V ±2.0% ±0.5% ±0.5% ±0.5% ±0.5% ±1.0% ±1.0% ±1.0% ±1.0% 93% 93% RATED CURRENT 12.5A CURRENT RANGE 0 ~ 12.5A RATED POWER 150W RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE ADJ. RANGE 11.0~13.2V VOLTAGE TOLERANCE Note.3 ±2.0% LINE REGULATION ±0.5% LOAD REGULATION ±1.0% SETUP, RISE TIME HOLD UP TIME (Typ.) 2000ms, 100ms/230VAC VOLTAGE RANGE INPUT 16ms/230VAC 47 ~ 63Hz POWER FACTOR (Typ.) EFFICIENCY (Typ.) PF≧0.98/115VAC 91.5% AC CURRENT (Typ.) 2A/115VAC INRUSH CURRENT (Typ.) LEAKAGE CURRENT Cold start 65A/230VAC <2mA / 240VAC 110~160% rated output power SHORT CIRCUIT 3000ms, 100ms/115VAC at full load 16ms/115VAC at full load 127 ~ 417VDC Note.4 90 ~ 295VAC FREQUENCY RANGE OVERLOAD PF≧0.96/230VAC 91.5% 1A/230VAC PF≧0.94/277VAC at full load 93% 0.7A/277VAC Protection type : Hiccup mode, recovers automatically after fault condition is removed Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER TEMPERATURE 41.4 ~ 48.6V 26.7 ~ 32.4V 13.6 ~ 16.3V 17 ~ 21V Protection type : Shut down o/p voltage with auto-recovery or re-power on to recovery Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP WORKING HUMIDITY -30 ~ +65℃ (Refer to output load derating curve) 20 ~ 90% RH non-condensing PROTECTION OVER VOLTAGE 0 ~ 3.2A 53 ~ 64.8V ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85℃, 10 ~ 95% RH SAFETY & EMC (Note 5) TEMP. COEFFICIENT ±0.03%/℃ (0 ~ 60℃) VIBRATION SAFETY STANDARDS 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes UL60950-1, EAC TP TC 004 approved; design refer to IEC60950-1,EN60950-1 WITHSTAND VOLTAGE Note.6 I/P-O/P:3.0KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/ 70%RH EMC EMISSION Compliance to EN55032 (CISPR32) Class B,EN61000-3-2,EN61000-3-3, EAC TP TC 020 EMC IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11; EN55024, light industry level (surge 4KV), criteria A, EAC TP TC 020 MTBF 216.3K hrs min. OTHERS DIMENSION PACKING 215*67.4*33mm (L*W*H) 0.48kg; 24PCS/12.5kg/0.61CUFT NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltages. Please check the static characteristics for more details. 5. The power supply is considered a component which will be installed into a final equipment. All the EMC tests are been executed by mounting the unit on a 360mm*360mm metal plate with 1mm of thickness. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) 6. Please remove the component D1 before conducted Hipot test. MIL-HDBK-217F (25℃) File Name:USP-150-SPEC 2018-01-05 PDF
Документация на USP-150-48

USP-150.cdr

Дата модификации: 05.01.2018

Размер: 84.8 Кб

2 стр.

PDF
Документация на серию USP-150

USP-150 (2).cdr Keywords:

Дата модификации: 26.07.2012

Размер: 826.3 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
