NRP02-A12D

NCR Industrial
Реле - Конфиг: 1A; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 280 мВт; Iкомм: 3 А; UDC: 30 В
развернуть ▼ свернуть ▲
Фотография серии NRP02
Чертеж серии NRP02



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 15.5×10.5×11.5 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 7

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- HF33F/012-HS3 (HONGFA)

— 100 шт — — —
A- HF46F/12-H1 (HONGFA)

— на поддоне 160 шт — — —
A- HF46F/12-HS1 (HONGFA)

— на поддоне 160 шт — — —
A- HF49FD/012-1H11 (HONGFA)

— в линейках 100 шт — — —
A- HF49FD/012-1H11F (HONGFA)

— в линейках 100 шт — — —

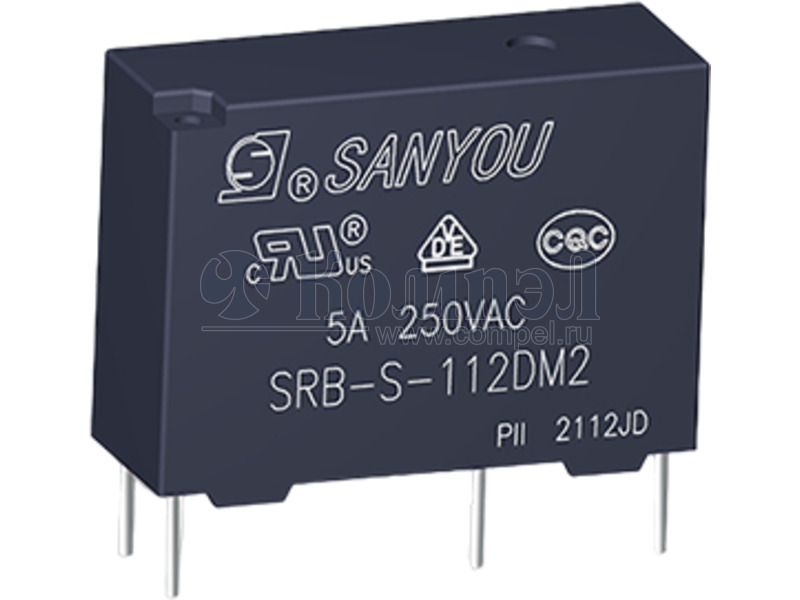

A- SRB-S-112DM2-F (SANYOU)

— на поддоне 150 шт — — — —
A- G6B1114PUS12DC (OMRON)

— 100 шт Реле - Конфиг: 1A; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 200 мВт; Iкомм: 5 А; UDC: 30 В — — — —

Файлы 1

показать свернуть
NRP SERIES ISSU: 2002.05.18 Part No. Miniature P.C.B Relay NRP-02 Industrial & Electrical Components Ultra-small type with dimensions. High sensitivity:200mW coil power UL/C-UL recognized Sealed type available CONTACT CHARACTERISTICS Arrangement 1A/1B/1C Operate Time 8ms. Max. AuAg Release Time 4ms. Max. Contact Material Contact Resistive 100 mΩ Initial breakdown voltage Between Coil & Contact 1500VAC (50/60Hz)for 1 min. 1000VAC (50/60Hz)for 1 min. Rating 3A 120VAC/24VDC Between Open Contacts Resistive load (cosφ=1) 3A 220VAC/30VDC Insulation Resistance Inductive load (cosφ=0.75) Max. Switching Voltage 0.3A 120VAC/24VDC Shock: 120VAC / 60VDC Max. Switching Current 3A~5A Max. Switching Power 360VA / 90W Vibration Min.100MΩ (500 VDC) Endurance 10G Damage 50G Endurance 10 to 55 Hz ,1.5mm D.A. Damage 10 to 55 Hz ,1.5mm D.A. Humidity Expected life 7 1×10 Min Mechanical 5 1×10 Min. Electrical 85%RH Ambient temperature Unit weight -25 to +70 4g ORDERING INFORMATION e.g Series:Miniature p.c.b Relay Part No. NRP - 02 - C - 12D - H Contact Form: C=1C/O; A = N/O; B= N/C Coil Voltage: 12D= 12Vdc Nil= 0.36W coil power H= 0.20W coil power Page 1/2 www.nicerelay.com PDF
Документация на серию NRP02

Дата модификации: 14.05.2005

Размер: 232.5 Кб

2 стр.
