NRP14-C24DH

NCR Industrial
NRP SERIES ISSU: 2002.05.18 Part No. Miniature P.C.B Relay NRP-14 Industrial & Electrical Components 16A 240Vac 1 pole Slim relay Compact dimension ● UL/C-UL recognized ● Sealed type available ● ● CONTACT CHARACTERISTICS Arrangement 1A / 1B / 1C Operate Time 15 ms. Max. Contact Material Silver Alloy Release Time 5 ms. Max. Contact Resistive Initial breakdown voltage ≤ 100 ...
развернуть ▼ свернуть ▲
Фотография серии NRP14

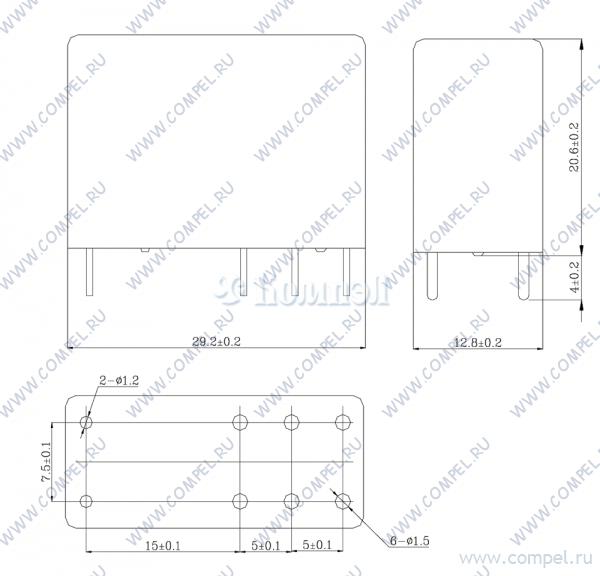

Чертеж серии NRP14



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 29×12.7×20.4 мм
Способ подключения выводов
Применение
Примечания
Магнитная система катушки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 19

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- HF115F/024-1Z3B (HONGFA)

— на поддоне 500 шт — —
A- HF115F/024-1ZS3A (HONGFA)

— на поддоне 20 шт — —
A- HF115FK/24-Z3T (HONGFA)

— 1 шт — — —
A- HF152FD/24-1Z (HONGFA)

— 50 шт — — —
A- HF165FD/24-ZY1STF (HONGFA)

— на поддоне 40 шт — — —
A- NRP-18-C-24D-H (NCR)

— 1 шт — — — —
A- NRP15-C24D (NCR)

— на поддоне 500 шт — — —
A- SM-S-124D4-F (SANYOU)

— в линейках 500 шт

 — — — —
A- SZ-S-124L-F (SANYOU)

— в линейках 1000 шт — — — — — — — — — —
A- G2RL1E24DC (OMRON)

— в линейках 100 шт — — — —
A- TR91-24VDC-SC-C (TS)

— в линейках 15 шт — — — —
A- TR91F-24VDC-SC-C (TS)

— 1 шт — — — —
A- TR91F-24VDC-SC-C-R (TS)

— на поддоне 20 шт

 — — — —
A- TRD-24VDC-SB-CL (TS)

— Реле - Конфиг: 1C; Uкатушки: 24 В; AC-DC: DC; Pупр(max): 450 мВт; Iкомм: 15 А; UDC: 28 В — — — —
A- TRD-24VDC-SC-CL-R (TS)

— в линейках 20 шт Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.015A (Coil), 28.8VDC (Coil), 360mW (Coil), 15A (Contact), 110VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount — —
A- TRIH-24VDC-SD-1CE-R (TS)

— на поддоне 50 шт Реле - Конфиг: 1C; Uкатушки: 5 В; AC-DC: DC; Pупр(max): 530 мВт; Iкомм: 16 А; UDC: 30 В Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.022A (Coil), 24VDC (Coil), 530mW (Coil), 16A (Contact), 30VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount — —
A- TRU-24VDC-SB-CL-R (TS)

— в линейках 25 шт Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.015A (Coil), 31.2VDC (Coil), 360mW (Coil), 15A (Contact), 110VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount — —
A- 4117-C-O-20-24VDC-1.0 (FORWARD)

— — — —
A- NRP-17-C-24D (NCR)

—

 — — —

Файлы 2

показать свернуть
NRP SERIES ISSU: 2002.05.18 Part No. Miniature P.C.B Relay NRP-14 Industrial & Electrical Components 16A 240Vac 1 pole Slim relay Compact dimension ● UL/C-UL recognized ● Sealed type available ● ● CONTACT CHARACTERISTICS Arrangement 1A / 1B / 1C Operate Time 15 ms. Max. Contact Material Silver Alloy Release Time 5 ms. Max. Contact Resistive Initial breakdown voltage ≤ 100 mΩ Rating 16A 250VAC Resistive load (cosφ=1) 16A 30VDC Between Coil & Contact 5000VAC (50/60Hz)for 1 min. Between Open Contacts 1000VAC (50/60Hz)for 1 min. Insulation Resistance Shock: Max. Switching Voltage 250VAC 30VDC Vibration Max. Switching Current 20A Max. Switching Power 4800VA / 480W Expected life 7 Mechanical 1×10 Min Electrical 1×105Min. Min.100MΩ (500 VDC) Endurance 10G Damage 100G Endurance 10 to 55 Hz ,1.5mm D.A. Damage 10 to 55 Hz ,1.5mm D.A. Humidity 40%~85%RH Ambient temperature Unit weight -40 to +70℃ ≤14g ORDERING INFORMATION ① Series:Miniature p.c.b Relay e.g ② Part No. NRP ① 14 - C ② ③ - 12D - H ④ ⑤ ③ Contact Form: C=1C/O; A = N/O; B= N/C ④ Coil Voltage: 12D= 12Vdc 24D= 24Vdc ⑤ Nil= 0.72W coil power H= 0.54W coil power Page 1/2 www.nicerelay.com PDF
Документация на серию NRP14

NRP14b Keywords:

Дата модификации: 01.08.2023

Размер: 118.8 Кб

2 стр.

NRP SERIES ISSU: 2002.05.18 Part No. Miniature P.C.B Relay NRP-14 Industrial & Electrical Components 16A 240Vac 1 pole Slim relay Compact dimension UL/C-UL recognized Sealed type available CONTACT CHARACTERISTICS Arrangement 1A / 1B / 1C Operate Time 20ms. Max. Contact Material Silver Alloy Release Time 10ms. Max. Contact Resistive 100 mΩ Rating 16A 240VAC Resistive load (cosφ=1) 16A 30VDC Initial breakdown voltage Between Coil & Contact 5000VAC (50/60Hz)for 1 min. Between Open Contacts 1000VAC (50/60Hz)for 1 min. Insulation Resistance Shock: Max. Switching Voltage 250VAC 30VDC Vibration Max. Switching Current 20A Max. Switching Power 4800VA / 480W Expected life 7 Mechanical 1×10 Min Electrical 1×105Min. Min.100MΩ (500 VDC) Endurance 10G Damage 100G Endurance 10 to 55 Hz ,1.5mm D.A. Damage 10 to 55 Hz ,1.5mm D.A. Humidity 40%~85%RH Ambient temperature Unit weight -40 to +70 14g ORDERING INFORMATION e.g Series:Miniature p.c.b Relay Part No. NRP - 14 - C - 12D - H Contact Form: C=1C/O; A = N/O; B= N/C Coil Voltage: 12D= 12Vdc 24D= 24Vdc Nil= 0.72W coil power H= 0.54W coil power Page 1/2 www.nicerelay.com PDF
