NSIP93086C-DSWR

Novosense
Драйвер интерфейса RS-485
развернуть ▼ свернуть ▲

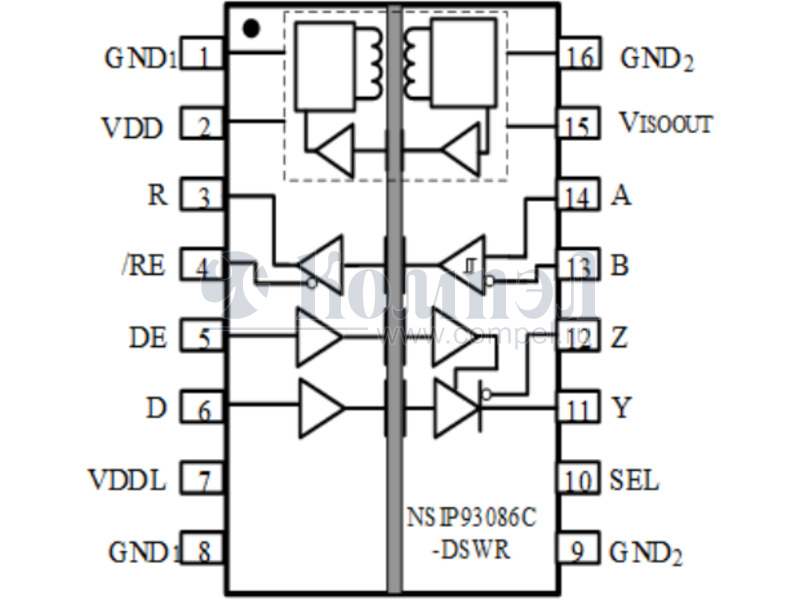

Чертёж NSIP93086C-DSWR

Технические характеристики

показать свернуть
Корпус SO-16 SOIC16
Поддерживаемый протокол
Особенности Signal Isolated RS-485 Transceiver With Integrated DC to DC Converter
Поддерживаемые режимы работы
Количество передатчиков
Количество приёмников
Максимальная скорость передачи данных
Нагрузочная способность (узлов)
Напряжение питания
ESD защита
Напряжение изоляции вход-выход
Максимальное рабочее напряжение между шиной и общим проводом
Ограничение напряжения между шиной и общим проводом ±
Отказобезопасность
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
NSIP93086 Signal Isolated RS-485 Transceiver With Integrated DC to DC Converter Datasheet (EN) 1.0 Product Overview NSIP93086 series are high reliability isolated RS-485 transceiver with integrated DC to DC converter. The NSIP93086 isolated DC to DC converter uses on-chip transformer. The feedback PWM signal is sent to primary side (Isolator Side1) by a digital isolator based on Novosense capacity isolation technology. The NSIP93086 series are safety certified by UL1577 supporting 5kVrms insulation withstand voltage, while the high integrated solution can help to simplify system design and improve reliability. The device features a fail-safe circuitry, which guarantees a logichigh receiver output when the receiver inputs are open or shorted. The device have 96kΩ input impedance that allows up to 256 transceivers on the bus. Safety Regulatory Approvals  UL recognition: up to 5000VRMS for 1 minute per UL1577  CQC certification per GB4943.1  CSA component notice 5A  DIN VDE V 0884-17 Applications     Industrial automation system Isolated RS-485 communication Smart electric meter and water meter Security and protection monitoring Device Information Part Number NSIP93086(C)-DSWTR Package SOW20 Body Size 12.80mm × 7.50mm Key Features NSIP93086(C)-DSWR SOW16 10.30mm x 7.50mm  Emission optimized to meet CISPR 32 and EN 55032 Class B with >5 dB margin on 2 layers board  Up to 5000Vrms Insulation voltage  ISO-Power integrated isolated DC-to-DC converter  I/O voltage range supports 1.8~5.25V MCU  Power supply voltage: VDD: 3V to 5.25V VDDL:1.8V to 5.5V  Voltage conversion: 5V to 5V, 5V to 3.3V, 3.3V to 3.3V.  Over current and over temperature protection  High CMTI: ±150kV/μs  Data rate: 16Mbps  Up to 256 transceivers on the bus NSIP93086H-DSWR SOW16 10.30mm x 7.50mm NSIP93086HV-DSWR SOW16 10.30mm x 7.50mm Functional Block Diagrams NSIP93086-DSWTR NSIP93086C-DSWTR NSIP93086-DSWR NSIP93086C-DSWR NSIP93086H-DSWR NSIP93086HV-DSWR  Operation temperature: -40℃~125℃  RoHS-compliant packages: SOW16 SOW20 Figure 1. NSIP93086 Block Diagrams Copyright © 2025, NOVOSENSE Page 1 PDF
Документация на серию NSIP93086

NSIP93086_Datasheet_1.0_EN

Дата модификации: 29.12.2025

Размер: 1.43 Мб

33 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
