D2D-2000

Omron
Переключатель - Тип компонента: Переключатель; Тип переключателя: Micro; Конфигурация: SPDT; Нагрузка: 10 A; Монтаж: На шасси; Актуатор: Round (Pin Plunger)
развернуть ▼ свернуть ▲

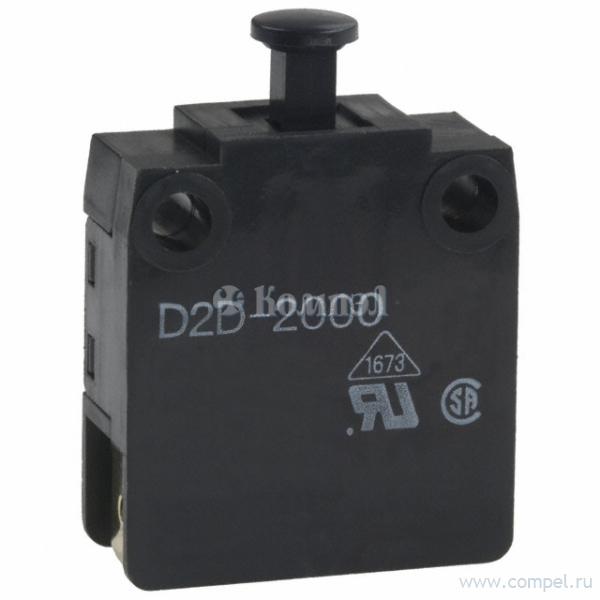

Изображение D2D-2000

Технические характеристики

показать свернуть
Тип компонента
Тип переключателя
Цепь переключателя
Тип монтажа
Стиль актуатора
Нагрузочная способность контактов
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип компонента Тип переключателя Конфигурация Контакты Шаг Монтаж Актуатор Примечание Нагрузка Карточка
товара
PA D2D2000 (OMRON)

— в коробках 50 шт — — —

Файлы 1

показать свернуть
D2D Power/Door Switch Door Interlock Power Switch with Minimum Contact gap of 3 mm ● Offers the minimum contact gap of 3 mm required for power switches as standard equipment. D 2 D ● Safety considerations include a double return spring and direct drive positive contact opening feature. ● Pull-on lock model for easy maintenance is also available. RoHS Compliant Model Number Legend Contact Form ●SPST-NO+SPST-NC ●SPST-NO 1 @ 2 0@ 3 D2D- @ D2D-1000 D2D-2000 D2D-1100 D2D-2100 ●SPST-NC D2D-1001 D2D-1101 D2D-1002 D2D-1102 1. Construction 1: Single pole, contact gap 3 mm 2: Pull-on lock, contact gap 1 mm 3: Double pole, contact gap 3 mm 2. Mounting 0: Screw mounting 1: Panel mounting NC NO NO NC NO NO NC NC ●DPST-NO+SPST-NC ●DPST-NO 3. Contact 0: SPST-NO+SPST-NC 1: SPST-NO 2: SPST-NC 3: DPST-NO+SPST-NC 4: DPST-NO D2D-3103 D2D-3104 List of Models NO Mounting Screw mounting Panel mounting * Type Contact gap Contact form Standard Pull-on lock * 3 mm min. 1 mm SPST-NO+SPST-NC D2D-1000 D2D-2000 SPST-NO D2D-1001 - SPST-NC D2D-1002 - SPST-NO+SPST-NC D2D-1100 D2D-2100 SPST-NO D2D-1101 - SPST-NC D2D-1102 - DPST-NO+SPST-NC D2D-3103 - DPST-NO D2D-3104 - Refer to next page for the pull-on lock function. NC NO NO NC NO NO NO NO NO Contact Specifications Item Type Standard Specification Contact Inrush current Material Silver Gap (standard value) 3 mm min. 1 mm NC 30 A max. 24 A max. NO 30 A max. 24 A max. Minimum applicable load (reference value) * * Pull-on lock Rivet 5 VDC 160mA Please refer to "●Using Micro Loads" in "■Precautions" for more information on the minimum applicable load. Ratings Type Item Rated voltage Resistive load Standard 250 VAC 16 A Pull-on lock model 250 VAC 10 A Note. The above rating values apply under the following test conditions. (1) Ambient temperature: 20±2°C (2) Ambient humidity: 65±5% (3) Operating frequency: 30 operations/min Terminal Connection Parts (Sold Separately) Refer to "Basic Switch Common Accessories" 1 PDF
Документация на серию D2D

D2D

Дата модификации: 23.07.2012

Размер: 839.4 Кб

5 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
