D2F01F

Omron
Переключатель - Тип компонента: Переключатель; Тип переключателя: Micro; Конфигурация: SPDT; Нагрузка: 0.1 A; Монтаж: Сквозные отверстия; Актуатор: Round (Pin Plunger)
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Тип компонента
Тип переключателя
Цепь переключателя
Тип монтажа
Стиль актуатора
Нагрузочная способность контактов
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип компонента Тип переключателя Конфигурация Контакты Шаг Монтаж Актуатор Примечание Нагрузка Карточка
товара
P= L-KLS7-KW10-3Z0P075 (KLS)

2000 шт

P= DM1-01P-3-1 (RUICHI)

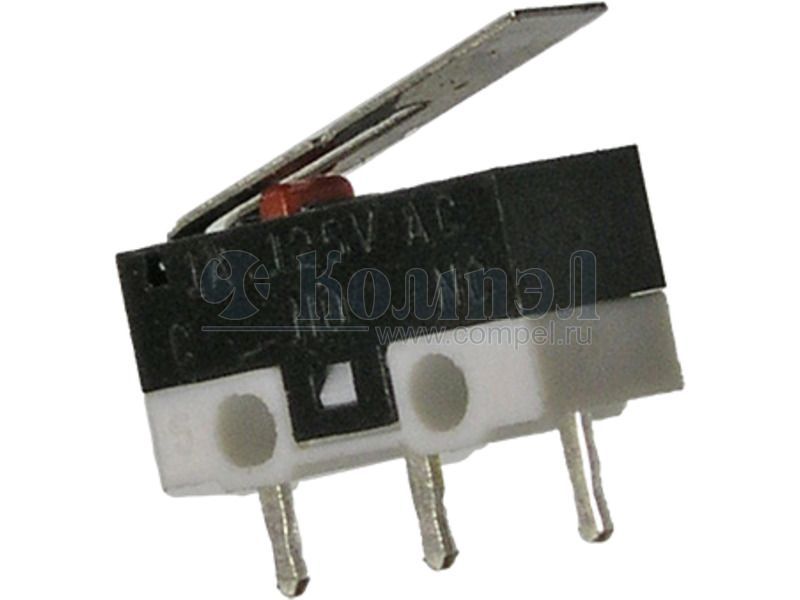

1 шт Микропереключатель RUICHI DM3-00P-110, ON-(ON) SPDT, 1 A, 125 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Файлы 1

показать свернуть
D2F Ultra Subminiature Basic Switch Ultra Subminiature Basic Switch with plenty of terminal variations ● Incorporating a snapping mechanism made with two highly precise split springs that ensures long D 2 F durability. ● Using insertion molded terminals that prevents flux penetration. ● In addition to self-clinching PCB, left-angled, right-angled terminals, 2 types of soldering terminals are available. RoHS Compliant Model Number Legend 1 @ 2 @ 3 @ 4 D2F - @ 1. Ratings None : 125 VAC 3A 125 VAC 1A (Low operating force) 01 : 30 VDC 0.1A 4. Terminals None : PCB terminals (Straight) -T : Self-clinching PCB terminals -A : PCB terminals (Right-angled) -A1 : PCB terminals (Left-angled) -D3 : Solder terminals -D : Compact solder terminals 2. Maximum Operating Force (OF) None : 1.47 N {150 gf} F : 0.74 N {75 gf} Note. The given values are for pin plunger models only. 3. Actuator None : Pin plunger L : Hinge lever L2 : Hinge Roller Lever L3 : Simulated roller lever (R1.3) L30 : Simulated roller lever (R2.5) List of Models Ratings Maximum Operating Force (OF) Actuator Pin plunger Hinge lever Terminals 3A 1A General Purpose 1.47 N {150 gf} Low Operating Force 0.74 N {75 gf} 0.1 A General Purpose 1.47 N {150 gf} Low Operating Force 0.74 N {75 gf} PCB terminals (Standard) D2F D2F-F D2F-01 D2F-01F Self-clinching PCB terminals D2F-T D2F-F-T D2F-01-T D2F-01F-T PCB terminals (Right-angled) D2F-A D2F-F-A D2F-01-A D2F-01F-A PCB terminals (Left-angled) D2F-A1 D2F-F-A1 D2F-01-A1 D2F-01F-A1 Solder terminals D2F-D3 D2F-F-D3 D2F-01-D3 D2F-01F-D3 Compact solder terminals D2F-D D2F-F-D D2F-01-D D2F-01F-D PCB terminals (Standard) D2F-L D2F-FL D2F-01L D2F-01FL Self-clinching PCB terminals D2F-L-T D2F-FL-T D2F-01L-T D2F-01FL-T PCB terminals (Right-angled) D2F-L-A D2F-FL-A D2F-01L-A D2F-01FL-A PCB terminals (Left-angled) D2F-L-A1 D2F-FL-A1 D2F-01L-A1 D2F-01FL-A1 Solder terminals D2F-L-D3 D2F-FL-D3 D2F-01L-D3 D2F-01FL-D3 Compact solder terminals D2F-L-D D2F-FL-D D2F-01L-D D2F-01FL-D 1 PDF
Документация на серию D2F

D2F

Дата модификации: 23.07.2012

Размер: 739.3 Кб

6 стр.
