G4A1APE24DC

Omron Co. - Electronic Components
Реле - Конфиг: 1A; Uкатушки: 24 В; AC-DC: DC; Pупр(max): 900 мВт; Iкомм: 20 А; UAC: 250 В
развернуть ▼ свернуть ▲
Внешний вид G4A1APE24DC
Фотография серии G4A

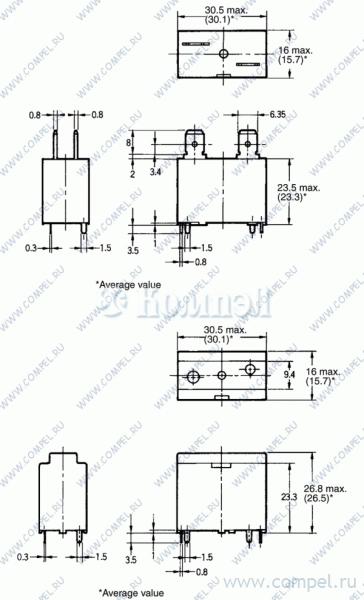

Чертеж серии G4A


Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 30.5×16×26.8 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
PA G4A-1A-PEDC24 (OMRON)

— 1 шт

 — — — — — — — — — — — — — — — —
A- HF116F-1/024DF-1HTFW (HONGFA)

— — — —
A- HF116F-3/024DF-1HTFW (HONGFA)

— — — —
A- HF105F-1-024D-1HS (HONGFA)

— 1 шт

 — —
A- HF37F/024-1H (HONGFA)

—

 — — — —
A- HF37F/24-1HS (HONGFA)

—

 — — — —
A- HF105F-1/024D-1HST (HONGFA)

— — —
A- HF105F-1/024DT-1HSTF (HONGFA)

— — —
A- HF105F-4/024D-1HST (HONGFA)

—

 — — —
A- NT90-RHAS-DC24V-S-B-0.9 (FORWARD)

—

 — — —
A- HF105F-4/024D-1HSTF (HONGFA)

— — —
A- SFK-124DMP-E (SANYOU)

—

 — Класс изоляции катушки стандартный — — —
A- SFK-124DMP-F-H (SANYOU)

—

 — — — —

Файлы 1

показать свернуть
Special-purpose PCB Relay G4A Miniature Single-pole Relay with 80-A Surge Current and 20-A Switching Current ■ ■ ■ ■ ■ Ideal for motor switching. Miniature, relay with high switching power and long endurance. Creepage distance conforms to UL and CSA standards. Highly noise-resistive insulation materials employed. Standard model available with flux protection construction. RoHS Compliant RCX VDE Refer to pages 16 to 17 for details. Ordering Information Classification Contact form #250 tab terminals/PCB coil terminals Model SPST-NO G4A-1A-E PCB terminals/PCB coil terminals G4A-1A-PE Note: When ordering, add the rated coil voltage to the model number. Example: G4A-1A-E 12 VDC Rated coil voltage Model Number Legend G4A-@@-@@ @ VDC 1 2 3 4 5 1. Number of Poles 4. Special Function 1: 1 pole 2. Contact Form E: For long endurance 5. Rated Coil Voltage A: SPST-NO 3. Terminals 5, 12, 24 VDC None: #250 tab/PCB coil terminals P: Straight PCB/PCB coil terminals Specifications ■ Coil Ratings Rated voltage 5 VDC 12 VDC 24 VDC Rated current 180 mA 75 mA 37.5 mA 27.8 Ω 160 Ω 640 Ω Armature OFF --- 0.8 H 3.5 H Armature ON --- 1.1 H 4.8 H Coil resistance Coil inductance (ref. value) Must operate voltage 70% of rated voltage max. Must release voltage 10% of rated voltage min. Max. permissible voltage 160% of rated voltage at (23°C) Power consumption Approx. 0.9 W Note: 238 1. The rated current and coil resistance are measured at a coil temperature of 23°C with a tolerance of ±10%. 2. Operating characteristics are measured at a coil temperature of 23°C. 3. Max. permissible voltage refers to the maximum value in a varying range of operating power voltage, not a continuous voltage. PDF
