G8P1C4P12DC

Omron
PCB Relay G8P Compact, Low-cost 30-A Power Relay for PC Board or Panel-mounted Applications ■ ■ ■ ■ ■ ■ ■ ■ Compact, yet capable of switching up to 30-A loads. Complies with UL873 and UL508 column A spacings (1/8” through air, 1/4” over surface). UL Class F insulation standard. Withstands of up to 6,000 V under 1.2 × 50 µs impulse wave or ring wave. A selection of contact forms: SPDT and SPS...
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура

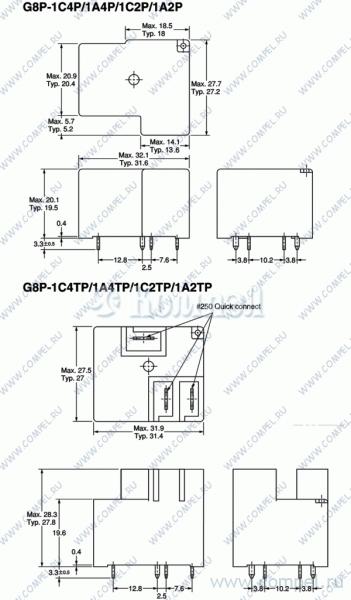

Размер 32.2×28.2×20.1 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 22

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
P= TR90-12VDC-SC-C-R (TS)

в линейках 15 шт
A- HF105F-4/012D-1ZST (HONGFA)

A- TR93F-12VDC-SC-C (TS)

на поддоне 20 шт Реле - Конфиг: 1C; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 1.6 Вт; Iкомм: 30 А; UDC: 14 В Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.134A (Coil), 18VDC (Coil), 1600mW (Coil), 40A (Contact), 14VDC (Contact), DC Input, Random, DC Output, Panel Mount
A- NRP16-C12D (NCR)

на поддоне 25 шт Реле - Конфиг: 1C; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 930 мВт; Iкомм: 20 А; UDC: 28 В
A- NT90TNCSDC12VSB0.9 (FORWARD)

в линейках 15 шт

A- TR90-12VDC-SC-C5-R (TS)

1 шт Класс изоляции катушки стандартный
A- TR91F-12VDC-SC-C-R (TS)

на поддоне 20 шт
A- TRP-12VDC-SA-C8-R (TS)

1 шт
A- HF105F-1/012DT-1ZSTF (HONGFA)

1 шт
A- HFKA-T/012-1ZT (HONGFA)

A- NRA04-C12D (NCR)

1 шт Реле - Конфиг: 1C; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 1.9 Вт; Iкомм: 30 А; UDC: 14 В
A- NRP17-C12D (NCR)


A- NRP-16-C-12D-0.93W 30A (NCR)

50 шт
A- HFKC/012-ZSPT (HONGFA)

A- HFKA/012-1ZST (HONGFA)

в линейках 5 шт
A- HFKA-T/012-1ZST (HONGFA)

A- HFKA-T/012-1ZTC (HONGFA)

A- HFKA-T/012-1ZPT (HONGFA)

A- NRP18-C12DH (NCR)


NRP-18-C-12D-H (NCR)
в линейках 25 шт
A- NRP18-C-12D-S-H[0.2W] (NCR)

A- NRP18-C12DSH (NCR)

200 шт

A- HFKC/012-ZST (HONGFA)

в линейках 200 шт

Файлы 1

показать свернуть
PCB Relay G8P Compact, Low-cost 30-A Power Relay for PC Board or Panel-mounted Applications ■ ■ ■ ■ ■ ■ ■ ■ Compact, yet capable of switching up to 30-A loads. Complies with UL873 and UL508 column A spacings (1/8” through air, 1/4” over surface). UL Class F insulation standard. Withstands of up to 6,000 V under 1.2 × 50 µs impulse wave or ring wave. A selection of contact forms: SPDT and SPSTNO. Quick-connect terminals versions ideal for PC board and panel mounting. Flanged mounting available. Ideal for home and industrial appliances, HVAC (heating, ventilating, and air conditioning), and many other applications. RoHS Compliant RC Refer to pages 16 to 17 for details. Ordering Information Classification Mounting style PCB mounting Enclosure ratings Open PCB Flanged mounting Note: Contact form Terminals Unsealed SPST-NO G8P-1AP G8P-1A2P Fully sealed G8P-1A4P SPDT G8P-1CP G8P-1C2P G8P-1C4P Quick-connect and PCB SPST-NO G8P-1ATP G8P-1A2TP G8P-1A4TP SPDT G8P-1CTP G8P-1C2TP G8P-1C4TP Quick-connect SPST-NO --- G8P-1A2T-F --- SPDT --- G8P-1C2T-F --- When ordering, add the rated coil voltage to the model number Example: G8P-1AP 12 VDC Rated coil voltage Model Number Legend G8P - 1 2 3 4 1. Number of Poles 1: 1 pole 2. Contact Form A: SPST-NO C: SPDT VDC 5 6 3. Enclosure Ratings None: Open 2: Unsealed 4: Fully-Sealed 5. Mounting 4. Terminals 6. Rated Coil Voltage P: T: TP: 242 Straight PCB for contacts and coil Quick-connect (#250 terminals for contacts and #187 terminals for coil) Quick-connect (#250 terminals) and straight PCB for contacts, and straight PCB for coil None: PCB mounting F: Flanged mounting 5, 9, 12, 24, 48, 110 Other rated coil voltages available. PDF
Документация на серию G8P

PCB Relays

Дата модификации: 26.07.2005

Размер: 647.1 Кб

6 стр.
